Balancim com ventosas para chapas metálicas X series

para placas de vidropara peças planaspara placas

Visão geral do produto

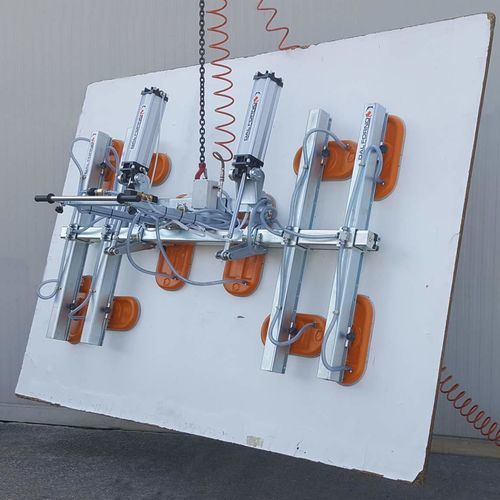

Elevador a vácuo de dez ventosas X Series C para manuseio de materiais sólidos não porosos com superfície plana, com basculamento pneumático de 0° a 90°.

Série e capacidade
Série X C — capacidade: 500–1500 kg.

Aplicações
Adequado para elevação de materiais sólidos não porosos com superfície plana: painéis cortados à medida, ladrilhos, ripas, degraus, pequenas lajes, chapas metálicas, vidros de janela e vitrines.

Descrição geral
Unidade de manuseio compacta e robusta, projetada para uso contínuo e pesado. Equipada com reservatório de vácuo, vacuômetro e dispositivos de segurança com alarmes acústicos e luminosos. Junta de borracha flexível e duradoura que assegura aderência confiável em vários acabamentos superficiais (bruto, polido, apicoado, flameado, com martelado, jateado, etc.).

Características

• manufactured with light alloy materials and galvanized steel, aluminum casting pad — resistente à corrosão;
• substituição rápida e fácil do anel de vedação em borracha;
• basculamento 0° a 90° para manuseio horizontal e vertical (posição vertical);
• eixo de pivô próximo à ventosa para facilitar o posicionamento vertical;
• inclinação ajustável da alça de manobra;
• alarme de fuga de vácuo destacável e recarregável com sinal sonoro e luzes de aviso, ativado por um interruptor de vácuo; carregador de bateria separado;
• válvulas unidirecionais para manter o vácuo em caso de corte de tubo ou perda de vácuo;
• válvula deslizante ON/OFF com dispositivo de bloqueio para evitar liberação acidental;
• projetado em conformidade com a Diretiva de Máquinas CE.

Opções de alimentação
O vácuo pode ser gerado por uma bomba de vácuo elétrica ou por um gerador de vácuo a ar comprimido (Venturi). Fornecimento típico: bomba de vácuo elétrica + mangueira de ligação + ventosa de sucção. As bombas elétricas podem ser fornecidas monofásicas, com motores DC (para montagem em empilhadores e guindastes hidráulicos) ou motor a combustão para aplicações especiais.

Downloads
Folhas de dados técnicos e instruções de operação disponíveis para download em formato PDF.

Especificações técnicas

• Capacidade: 500–1500 kg
• Configuração das ventosas: dez ventosas (ventosas múltiplas)
• Materiais: liga leve, aço galvanizado, ventosas em alumínio fundido
• Vedação: junta de borracha flexível e duradoura adequada para vários acabamentos
• Basculamento: 0°–90° (manuseio horizontal e vertical)
• Eixo de pivô: próximo à ventosa para posicionamento vertical
• Controles: alça de manobra ajustável; válvula deslizante ON/OFF com dispositivo de bloqueio
• Segurança: reservatório de vácuo; alarme de fuga de vácuo destacável e recarregável com buzzer e luzes; vacuômetro; válvulas unidirecionais
• Normas: conforme à Diretiva de Máquinas CE
• Fornecimento típico: bomba de vácuo elétrica (monofásica, DC ou a combustão), mangueira de ligação
