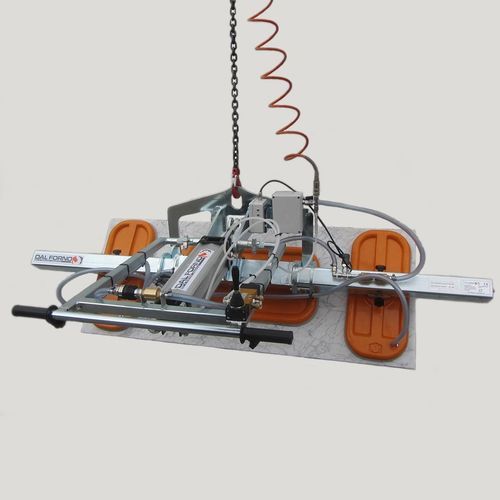

Balancim com ventosas para chapas metálicas VL series

para placas de vidropara peças planaspara ladrilhos em pedra

Visão geral
Elevador a vácuo para manuseio de materiais sólidos, não porosos e de superfícies planas, como painéis de mármore e granito, azulejos, ripas, escadas, pequenas lajes, chapas metálicas e vidros. Projeto compacto adequado para uso industrial contínuo.

Série e capacidade
Série VL
Capacidade: 400 a 1200 kg

Vantagens principais
Solução de manuseio por vácuo com basculamento pneumático compacto e configuração de ventosas modular para elevação precisa e segura.

Segurança e vedação
Equipado com reservatório de vácuo embarcado e dispositivos de segurança incluindo alarmes acústicos e visuais ativados por interruptor de vácuo. Vedação em borracha projetada para agarrar diversos acabamentos de superfície (polido, apicoado, flameado, jateado, bruto, etc.).

Configurações das ventosas

• Diferentes configurações de ventosas disponíveis para atender às necessidades de manuseio; esta unidade é fornecida com arranjo de três ventosas.

Operação e opções de alimentação
A geração do vácuo pode ser feita por bomba de vácuo elétrica ou por gerador Venturi a ar comprimido. Fornecimento típico: bomba de vácuo elétrica + mangueira de ligação + ventosa de vácuo. Bombas disponíveis em monofásica, corrente contínua (para montagem em empilhadeira ou grua hidráulica) ou com motor de combustão interna para aplicações especiais.

Características

• Construção em componentes de liga leve e aço galvanizado; base da ventosa em alumínio fundido para resistência à corrosão.
• Substituição rápida do anel de vedação em borracha.
• Inclinação de 0° a 90° para manuseio horizontal e vertical.
• Eixo de pivotamento colocado próximo à ventosa para facilitar o posicionamento vertical.
• Inclinação ajustável da alça de manobra.
• Alarme de fuga de vácuo destacável e recarregável com buzzer e luzes de aviso, ativado por interruptor de vácuo; carregador de bateria separado.
• Válvulas unidirecionais para manter o vácuo em caso de corte/ruptura das mangueiras.
• Válvula deslizante ON/OFF com dispositivo de travamento para evitar liberação acidental.
• Projetado e fabricado em conformidade com a Diretiva de Máquinas CE.

Uso e aplicações
Indicada para elevação segura e posicionamento preciso de painéis de pedra (mármore, granito), azulejos, pequenas lajes, chapas metálicas e vidro em ambientes industriais e de construção.

Especificações técnicas

• Série: VL
• Faixa de capacidade: 400 - 1200 kg
• Faixa de inclinação: 0° a 90°
• Segurança de vácuo: reservatório de vácuo embarcado mais alarmes acústicos e visuais
• Vedação: anel de borracha flexível e durável para múltiplos tipos de acabamento
• Materiais: componentes em liga leve, aço galvanizado, bases em alumínio fundido
• Alarme: alarme de fuga de vácuo destacável e recarregável com buzzer e luzes de aviso; ativado por interruptor de vácuo; carregador de bateria separado
• Válvulas: válvulas unidirecionais para retenção do vácuo em caso de corte/ruptura das mangueiras
• Válvula de controlo: válvula deslizante ON/OFF com dispositivo de travamento
• Opções de alimentação: bomba de vácuo elétrica ou gerador Venturi a ar comprimido; bombas disponíveis em monofásica, corrente contínua ou variantes com motor de combustão interna
• Conformidade: Diretiva de Máquinas CE
