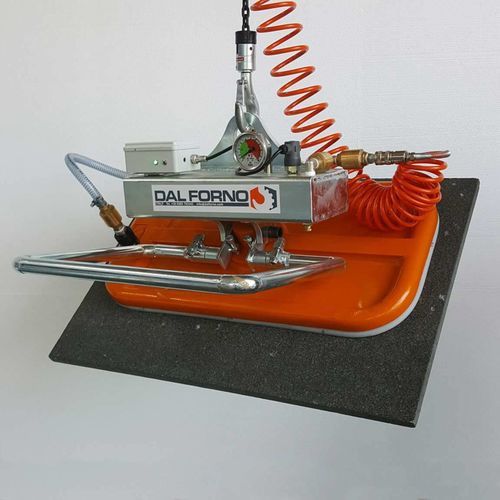

Balancim com ventosas para chapa M series

para placas de concretopara ladrilhos em pedrapara mármore

Visão geral
Este elevador a vácuo de placa única foi projetado para o içamento de materiais densos como mármore, granito, betão, refratários e painéis compostos, sendo também adequado para chapas metálicas e outros materiais em placa. Compacto e preparado para uso industrial contínuo, possui dispositivo de vedação em borracha substituível e flexível, compatível com vários acabamentos superficiais. Dispositivos de segurança e comandos ergonômicos asseguram a retenção da carga e a proteção do operador.

Aplicações

• Pedra natural: mármore, granito
• Betão e elementos refratários
• Painéis compósitos e revestimentos
• Chapas metálicas e outros materiais em placa

Principais características

• Faixa de capacidade: 100 a 3000 kg
• Conceito com ventosa monoplaca
• Inclinação manual 0°–90° (opção pneumática disponível)
• Componentes em ligas leves, estrutura em aço galvanizado, placa em alumínio fundido
• Substituição rápida do anel de vedação em borracha
• Eixo de pivô próximo à placa para facilitar o posicionamento vertical
• Inclinação da alça ajustável para ergonomia do operador
• Alarme de fuga de vácuo destacável e recarregável com buzzer e luzes de aviso; carregador incluído
• Válvulas unidirecionais para manutenção do vácuo em caso de corte de condutas
• Válvula deslizante ON/OFF com dispositivo de bloqueio para evitar libertações acidentais
• Em conformidade com a Diretiva de Máquinas CE

Geração de vácuo e opções de alimentação
O vácuo pode ser gerado por uma bomba de vácuo elétrica ou por um gerador Venturi a ar comprimido. Configuração típica: bomba elétrica + tubo de ligação + ventosa. As bombas estão disponíveis em monofásico, motor DC (para instalação em empilhadores ou gruas hidráulicas) ou motores de combustão interna para aplicações especiais. Várias configurações estão disponíveis para responder às necessidades operacionais.

Notas
Configurações personalizadas e unidades especiais podem ser fornecidas mediante solicitação. Destinado a aplicações industriais pesadas que requerem apreensão segura de materiais densos.

Especificações técnicas

• Capacidade: 100 ÷ 3000 kg
• Inclinação: manual 0°–90° (opção pneumática disponível)
• Materiais: ligas leves, aço galvanizado, placa em alumínio fundido
• Vedação: anel elástico de borracha substituível adequado para todos os acabamentos
• Segurança: reservatório de vácuo, dispositivos de segurança integrados, alarmes acústicos e visuais, vacuómetro
• Retenção de vácuo: válvulas unidirecionais
• Controlo: válvula deslizante ON/OFF com bloqueio
• Alarme: alarme de fuga de vácuo destacável e recarregável com buzzer e luzes; carregador incluído
• Fontes de vácuo: bomba elétrica, gerador Venturi a ar comprimido; variantes de bombas: monofásicas, motor DC, combustão interna
• Normas: conformidade com a Diretiva de Máquinas CE
