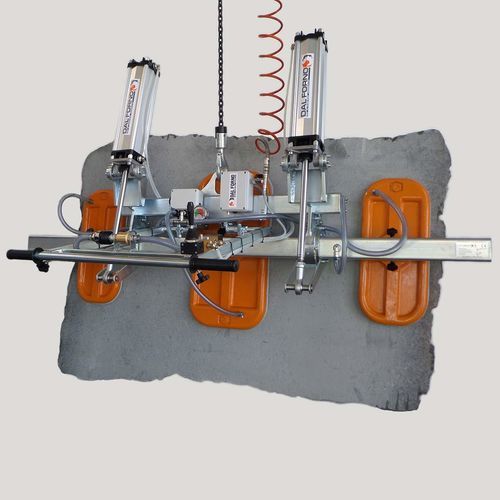

Balancim com ventosas para placas de vidro L series

para peças planaspara chapapara placas

Visão geral do produto
Capacidade: 500–1500 kg.
Adequado para elevação de sólidos não porosos com superfície plana, como painéis cortados à medida, azulejos, tiras, pequenas lajes, chapas metálicas e vidros de janela.

Descrição geral
Unidade de elevação compacta e robusta, projetada para uso contínuo e intensivo. Inclui reservatório de vácuo, vacuômetro e alarmes de segurança integrados (acústicos e luminosos). A vedação de borracha flexível garante aderência eficaz em vários acabamentos de superfície (bruto, polido, lixado, flamejado, martelado, jateado, etc.). O basculamento pneumático permite manuseio em posições horizontal e vertical.

Características

• Construção: liga leve e aço galvanizado; prato em alumínio fundido para resistência à corrosão
• Substituição rápida do anel de vedação em borracha
• Faixa de inclinação 0°–90° para elevar e assentar materiais horizontal e verticalmente
• Eixo de pivô próximo à ventosa para facilitar a posição vertical
• Inclinação ajustável da alça de manobra
• Alarme de perda de vácuo destacável e recarregável com buzzer e luzes de aviso ativadas por interruptor de vácuo; carregador de bateria separado
• Válvulas unidirecionais para manter o vácuo em caso de dano à tubulação ou perda
• Válvula deslizante ON/OFF com dispositivo de travamento para evitar liberação acidental
• Em conformidade com a Diretiva CE de Máquinas

Opções de alimentação
O vácuo pode ser gerado por bomba elétrica ou por gerador de vácuo a ar comprimido (Venturi). Fornecimento típico: bomba de vácuo elétrica + tubo de ligação + ventosa a vácuo. Opções disponíveis: motores monofásicos, motores CC (para empilhadores/guindastes hidráulicos) ou motores de combustão interna para aplicações especiais.

Notas
Estão disponíveis várias configurações e versões personalizadas para atender a requisitos específicos. Versões especiais incluem elevadores de três ventosas com basculamento manual e modelos sob medida mediante pedido.

Especificações técnicas

• Série: série L
• Faixa de capacidade: 500–1500 kg
• Materiais adequados: sólidos não porosos com superfície plana (painéis, azulejos, tiras, pequenas lajes, chapas metálicas, vidros)
• Materiais de construção: liga leve, aço galvanizado, prato em alumínio fundido
• Basculamento: pneumático, 0°–90°
• Sistema de vácuo: reservatório e vacuômetro
• Sistemas de segurança: alarmes acústicos e visuais; unidade de alarme destacável e recarregável
• Válvulas: válvulas unidirecionais de retenção de vácuo; válvula ON/OFF com travamento
• Vedação: anel de vedação em borracha flexível e substituível
• Manutenção: substituição rápida do anel de vedação
• Normas: conformidade com a Diretiva CE de Máquinas
