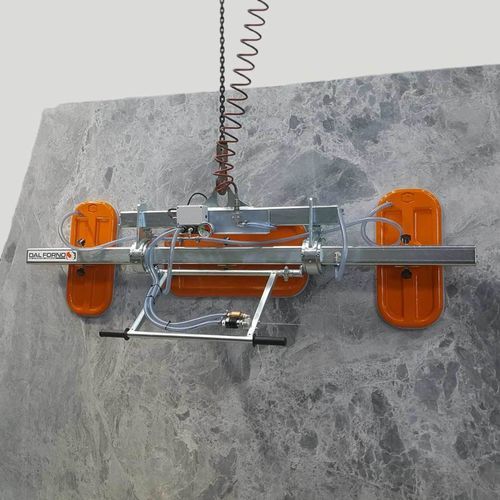

Balancim com ventosas para placas de vidro L series

para peças planaspara chapapara placas

Visão geral
Elevador a vácuo com três ventosas. Capacidade: 500 a 1500 kg. Adequado para elevação de materiais sólidos, não porosos e com superfície plana, como painéis cortados à medida, azulejos, tiras, degraus, pequenas lajes, chapas metálicas e vidros de janela.

Descrição
Unidade de manuseio rápida e simples, construção compacta e robusta, adequada para uso contínuo e pesado. Ideal como dispositivo de elevação sob gancho e complemento a equipamentos de elevação. Equipado com reservatório de vácuo, dispositivos de segurança com alarmes acústicos e visuais e manómetro. Uma vedação de borracha flexível e distintiva proporciona aderência duradoura em múltiplos acabamentos de superfície (cru, polido, esmaltado, flameado, martelado, jateado).

Características

• Fabricado com componentes em liga leve e aço galvanizado; placa fundida de alumínio — longa vida útil e resistente à corrosão.
• Substituição rápida e fácil do anel de vedação em borracha.
• Inclinação manual de 0° a 90° para levantar e colocar materiais horizontal e verticalmente.
• Eixo de pivô próximo à ventosa para facilitar o posicionamento vertical.
• Inclinação ajustável da alça de manobra.
• Alarme de fuga de vácuo recarregável com buzzer e luzes de aviso ativadas por um interruptor de vácuo; inclui carregador de bateria separado.
• Válvulas unidirecionais para preservar o vácuo em caso de corte de tubulação ou perda de vácuo.
• Válvula deslizante ON/OFF com dispositivo de bloqueio para evitar libertação acidental.
• Em conformidade com a Diretiva de Máquinas da UE (marcação CE).

Alimentação / Geração de vácuo
O vácuo pode ser gerado por uma bomba de vácuo elétrica ou por um gerador de vácuo Venturi acionado por ar comprimido. Configuração típica: bomba de vácuo elétrica + tubo de ligação + ventosa de sucção. Para aplicações especiais, podem ser fornecidas bombas com motores monofásicos, motores DC (para instalação em empilhadores e gruas hidráulicas) ou motores de combustão interna.

Configurações e acessórios disponíveis
Estão disponíveis várias configurações de ventosa para adaptar o elevador a formas e materiais específicos. Unidades especiais sob medida e versões com inclinação pneumática podem ser fornecidas mediante pedido.

Especificações técnicas

• Série / família de modelos: L series.
• Intervalo de capacidade: 500–1500 kg.
• Materiais adequados: sólidos, não porosos, superfícies planas (painéis, azulejos, lajes, chapas metálicas, vidro, degraus, tiras).
• Materiais de construção: componentes em liga leve e aço galvanizado; placa fundida de alumínio.
• Vedação de borracha: flexível, durável; adequada para múltiplos acabamentos de superfície (cru, polido, esmaltado, flameado, martelado, jateado).
• Inclinação: 0°–90° para manuseio horizontal e vertical.
• Pivô: eixo posicionado próximo à ventosa para facilitar a colocação vertical.
• Alça: inclinação ajustável para manobra.
• Segurança: reservatório de vácuo; alarmes acústicos e visuais; manómetro; alarme recarregável por fuga de vácuo com buzzer e luzes de aviso; válvulas unidirecionais; válvula deslizante ON/OFF com bloqueio.
• Fontes de vácuo: bomba de vácuo elétrica; gerador Venturi a ar comprimido; bombas opcionais monofásicas, DC ou de combustão interna.
