Medidor de vazão ultrassônico por tempo de trânsito BBUFM-S

volumétricopara águapara produtos químicos

Visão geral do produto

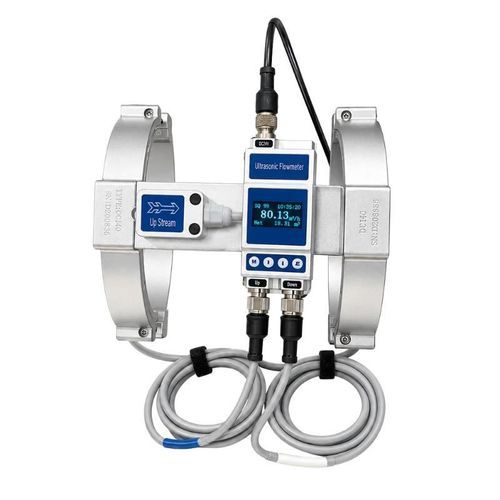

O BBUFM-S é um medidor de vazão ultrassônico de fixação baseado no princípio do tempo de trânsito, projetado para pequenos diâmetros de tubulação e fácil integração em equipamentos. Os transdutores são montados externamente com um suporte compatível ao tamanho: não é necessário cortar ou perfurar a tubulação nem haver contato com o fluido. Configurações disponíveis: compacta, remota e remota de alta temperatura, adequadas para monitoramento online de água, água purificada/ultrapura, bebidas e outros líquidos de processo limpos em sistemas de limpeza, linhas de produção e HVAC.

Principais características

• Instalação não invasiva por fixação sem modificação da tubulação
• Suporte de montagem compatível ao tamanho para posicionamento preciso
• Opções compacta, remota e remota de alta temperatura
• Adequado para tubos metálicos e plásticos comuns
• Display OLED para vazão instantânea e acumulada
• 4–20 mA, RS485/Modbus e saída de alarme OCT opcional
• Sem partes móveis, queda de pressão desprezível e baixa manutenção

Aplicações típicas

• Sistemas de limpeza industriais e limpeza de vidro plano
• Linhas de produção de bebidas, alimentício e farmacêutico
• Sistemas de água purificada e ultrapura
• Unidades HVAC, água de resfriamento e circuitos de refrigeração
• Transferência e monitoramento de líquidos de processo
• Medição de vazão em tubos pequenos e integração OEM

Líquidos adequados
Projetado para líquidos limpos com propriedades acústicas estáveis e baixa presença de bolhas ou cavitação. Exemplos típicos:

• Água da rede, água purificada e ultrapura
• Bebidas e líquidos à base de álcool
• Soluções ácidas, alcalinas e salinas
• Fluidos de limpeza e solventes químicos selecionados
• Outros líquidos de processo compatíveis com transmissão ultrassônica

Especificações técnicas
Princípio de medição: Tempo de trânsito ultrassônico
Faixa de velocidade: 0,1 a 5,0 m/s
Precisão: ±2,0%
Repetibilidade: 0,8%
Faixa de diâmetro externo do tubo: ~9,53 a 220 mm
Saída analógica: 4–20 mA, carga máx. 600 Ω
Saída de alarme: Alarme OCT opcional (limite superior/inferior)
Comunicação: RS485, protocolo Modbus
Alimentação: 24 VDC
Comprimento de cabo padrão: 2,0 m
Display: OLED 128 × 64
Totalizador: Seis dígitos
Armazenamento de dados: Registros diários, mensais, anuais e acumulados
Temperatura ambiente (compacta): 0 a 50 °C
Umidade: 0–95% UR, sem condensação
Grau de proteção: IP54
Material da caixa: Liga de alumínio

Opções de configuração
Compacta: Transmissor e transdutor integrados em uma única unidade; para ODs de tubo ~9,53 a 110 mm
Remota: Transmissor/visor e transdutor separados; cobre ODs de tubo ~9,53 a 220 mm
Remota alta temperatura: Transmissor e transdutor separados com faixa de temperatura do meio estendida até 0 a 110 °C

Faixas de temperatura
Compacta: 0 a 50 °C
Remota padrão: 0 a 80 °C
Remota alta temperatura: 0 a 110 °C

Configurações de tubulação
9,53 mm — DN6
12,7 mm — DN8
15 mm — DN10
20 mm — DN15
25 mm — DN20
32 mm — DN25
40 mm — DN32
50 mm — DN40
63 mm — DN50
75 mm — DN65
90 mm — DN80
110 mm — DN100
140 mm — DN125
160 mm — DN150
220 mm — DN200

Faixas de vazão de referência
9,53 mm: 0,02 m³/h — 0,66 m³/h
12,7 mm: 0,04 m³/h — 1,18 m³/h
15 mm: 0,06 m³/h — 1,84 m³/h
20 mm: 0,06 m³/h — 3,18 m³/h
25 mm: 0,11 m³/h — 5,65 m³/h
32 mm: 0,18 m³/h — 8,83 m³/h
40 mm: 0,29 m³/h — 14,47 m³/h
50 mm: 0,45 m³/h — 22,61 m³/h
63 mm: 0,71 m³/h — 35,33 m³/h
75 mm: 1,19 m³/h — 59,70 m³/h
90 mm: 1,81 m³/h — 90,43 m³/h
110 mm: 2,83 m³/h — 141,30 m³/h
140 mm: 4,42 m³/h — 220,78 m³/h
160 mm: 6,36 m³/h — 317,93 m³/h
220 mm: 11,30 m³/h — 565,20 m³/h

Materiais de tubulação compatíveis

• Aço inoxidável
• Aço carbono
• Cobre
• PVC / CPVC
• PVDF
• PPR / PPH
• PFA / PU
• HDPE

Medições e visor

• Vazão instantânea
• Vazão acumulada líquida
• Registros acumulados diários, mensais e anuais
• Unidades métricas e imperiais
• Alarmes de limite superior e inferior

Informações para seleção

• Diâmetro externo real, diâmetro interno e espessura da parede
• Material da tubulação
• Tipo de líquido
• Temperatura do meio
• Faixa de vazão esperada
• Configuração desejada: compacta, remote ou remote alta temperatura
• Saídas e interfaces de comunicação necessárias

Características / Especificações técnicas

• Princípio de medição: Tempo de trânsito ultrassônico
• Faixa de velocidade: 0,1 a 5,0 m/s
• Precisão: ±2,0%
• Repetibilidade: 0,8%
• Faixa de OD: ~9,53 a 220 mm
• Saída analógica: 4–20 mA (600 Ω max)
• Alarme: OCT opcional limite alto/baixo
• Comunicação: RS485, Modbus
• Alimentação: 24 VDC
• Comprimento de cabo: 2,0 m (padrão)
• Display: OLED 128 × 64
• Totalizador: Seis dígitos
• Armazenamento de dados: Diário, mensal, anual, acumulado
• Temperatura ambiente (compacta): 0 a 50 °C
• Proteção: IP54
• Caixa: Liga de alumínio
