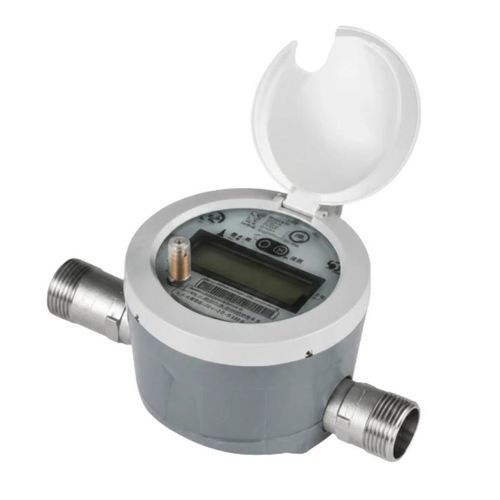

Hidrômetro digital BBUWM-D

ultrassônicoresidencialinteligente

Visão geral do produto
O BBUWM-D é um hidrômetro ultrassônico transit-time DN15, projetado para medição precisa do consumo de água, exibição local e gestão remota em tubulações de água potável. Suporta comunicação NB-IoT/CAT.1, medição bidirecional, operação de baixo consumo e proteção IP68.

Principais características

• Medição de água potável DN15
• Medição ultrassônica transit-time
• Comunicação remota NB-IoT/CAT.1
• Medição de fluxos direto e reverso
• Classe de precisão 1
• Proteção IP68
• Instalação horizontal ou vertical
• Alarmes opcionais: vazamento, ruptura de tubo, incrustação

Especificações técnicas

• Modelo — BBUWM-D
• Tamanho nominal — DN15
• Método de medição — Transit-time ultrassônico
• Comunicação — NB-IoT/CAT.1
• Medição bidirecional — Sim (direto e reverso)
• Classe de precisão — Classe 1
• Grau de proteção — IP68
• Resolução volume acumulado — 0,001 m³
• Resolução fluxo instantâneo — 0,001 m³/h
• Corrente de operação estática — ≤20 µA
• Vida útil da bateria — >6 anos
• Visor — LCD de 8 dígitos
• Classe de temperatura — T30
• Classe de pressão — MAP16
• Classe de perda de carga — Δp40
• Ambiente eletromagnético — E2
• Classe de severidade ambiental — Classe B, Classe C
• Instalação — Horizontal ou vertical
• Sensibilidade do perfil de fluxo — U5/D3 ou U0/D0
• Fluxo reverso — Suportado

Configuração de vazão

• DN15 — Vazão permanente Q3: 2,5 m³/h; Vazão de sobrecarga Q4: 1,25 × Q3; Vazão transitória Q2: 1,6 × Q1; Vazão mínima Q1: Q3/R; Valores R disponíveis: 125, 160, 200, 250, 315, 400, 500

Erro máximo admissível

• De Q1 até abaixo de Q2: ±5%
• De Q2 a Q4: ±2%

Dimensões e ligações

• Comprimento (L) — 165 mm
• Largura (W) — 98 mm
• Altura (H) — 84 mm
• Peso — 1 kg
• Rosca corpo do medidor — G3/4B (comprimento 12 mm)
• União — comprimento 43 mm; rosca R1/2 (comprimento 15 mm)

Normas aplicáveis

• GB/T 778-2018
• JG/T 162-2009
• EN 13757 Wireless M-Bus

Características / Especificações técnicas

• Modelo: BBUWM-D
• Tamanho nominal: DN15
• Medição: Transit-time ultrassônico
• Comunicação: NB-IoT/CAT.1
• Bidirecional: Sim
• Classe de precisão: Classe 1
• Proteção: IP68
• Vida útil da bateria: >6 anos
• Visor: LCD 8 dígitos
• Dimensões (L×W×H): 165 mm × 98 mm × 84 mm
• Peso: 1 kg
