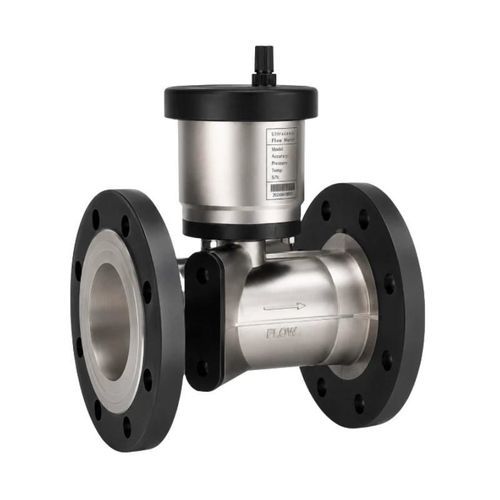

Hidrômetro digital BBUWM-I

ultrassônicoindustrial

Visão geral do produto O BBUWM-I é um contador de água ultrassónico de múltiplos percursos com flanges, destinado a grandes condutas e ambientes exigentes. O seu sistema de medição por tempo de trânsito não possui qualquer elemento de medição mecânico. O contador apresenta o caudal acumulado, o caudal instantâneo, a pressão, a direção do caudal e o estado de funcionamento, e suporta a leitura remota do contador e a gestão de dados. Estão disponíveis tamanhos desde DN50 até DN500. O material padrão do corpo é o aço inoxidável 304 (SS304), com opções em aço inoxidável 316 (SS316) e 316L (SS316L). As interfaces de comunicação incluem RS485/Modbus, M-Bus, NB-IoT/CAT.1, pulso, 4–20 mA, GPRS e BACnet. Características principais

• Medição ultrassónica multipath
• Construção com flanges de DN50 a DN500
• Intervalo de medição R500
• Medição bidirecional
• Proteção IP68
• Baixa perda de pressão
• Classe de precisão 2 com opção de Classe 1
• Vida útil da bateria até 10 anos
• Registos de dados de 750 dias e 72 meses
• Várias opções de comunicação com e sem fios

Especificações técnicas Parâmetro | Especificação Diâmetro nominal: DN50 a DN500 Pressão máxima de funcionamento: 1,6 MPa Classe de temperatura: T30, T50; versões para altas temperaturas T70 e T90 Classe de precisão: Classe 2; Classe 1 opcional Material: SS304; opcionalmente SS316 ou SS316L Duração da bateria: 10 anos Índice de proteção: IP68 Temperatura ambiente: -40 a +70 °C Humidade ambiente: ≤100% HR Classe de perda de pressão: Δp0, Δp16, Δp25 Classe climática e mecânica: Classe C Ambiente eletromagnético: E2 Sensibilidade do perfil de fluxo: U5/D3 ou U0/D0 Frequência de medição: Adaptativa, 1–4 medições/s Ligação: Flangeada, GB/T 9119-2010 Visor: LCD de duas linhas com 9 dígitos e indicadores de estado Saídas e Comunicação

• RS485 / Modbus-RTU
• M-Bus
• NB-IoT/CAT.1
• Saída de impulsos
• 4–20 mA
• GPRS
• BACnet
• Interface ótica EN 13757 a 2400 bps

Estão disponíveis velocidades de transmissão RS485 de 2400, 4800 e 9600 bps; o valor predefinido é 2400 bps.

Especificações de caudal DN | Caudal inicial Qstart | Caudal mínimo Q1 | Caudal de transição Q2 | Caudal permanente Q3 | Caudal de sobrecarga Q4 | R 50: 13 L/h | 0,08 m³/h | 0,13 m³/h | 40 m³/h | 50 m³/h | 500 65: 23 L/h | 0,126 m³/h | 0,20 m³/h | 63 m³/h | 78,75 m³/h | 500 80: 34 L/h | 0,126 m³/h | 0,20 m³/h | 63 m³/h | 78,75 m³/h | 500 100: 54 L/h | 0,20 m³/h | 0,32 m³/h | 100 m³/h | 125 m³/h | 500 125: 84 L/h | 0,32 m³/h | 0,51 m³/h | 160 m³/h | 200 m³/h | 500 150: 121 L/h | 0,50 m³/h | 0,80 m³/h | 250 m³/h | 312,5 m³/h | 500 200: 215 L/h | 0,80 m³/h | 1,28 m³/h | 400 m³/h | 500 m³/h | 500 250: 336 L/h | 2,00 m³/h | 3,20 m³/h | 1000 m³/h | 1250 m³/h | 500 300: 483 L/h | 2,00 m³/h | 3,20 m³/h | 1000 m³/h | 1250 m³/h | 500 400: 859 L/h | 3,20 m³/h | 5,12 m³/h | 1600 m³/h | 2000 m³/h | 500 500: 1343 L/h | 5,00 m³/h | 8,00 m³/h | 2500 m³/h | 3125 m³/h | 500 Dimensões e Peso DN | C | L | A | Orifícios de fixação | K | Pressão | Peso em aço inoxidável 50: 200 mm | 165 mm | 257 mm | 18 × 4 | 125 mm | 1,6 MPa | 9,52 kg 65: 200 mm | 177 mm | 277 mm | 18 × 4 | 145 mm | 1,6 MPa | 11,6 kg 80: 225 mm | 200 mm | 297 mm | 18 × 8 | 160 mm | 1,6 MPa | 14,1 kg 100: 250 mm | 220 mm | 314 mm | 18 × 8 | 180 mm | 1,6 MPa | 17,1 kg 150: 300 mm | 285 mm | 373 mm | 22 × 8 | 240 mm | 1,6 MPa | 26,98 kg 200: 350 mm | 340 mm | 431 mm | 22 × 8 | 295 mm | 1,6 MPa | 37,9 kg 250: 450 mm | 395 mm | 500 mm | 22 × 12 | 350 mm | 1,6 MPa | 41,7 kg 300: 500 mm | 445 mm | 552 mm | 22 × 12 | 400 mm | 1,6 MPa | 49,7 kg Armazenamento de dados

• Últimas 7 × 24 horas
• 750 registos diários
• 72 registos mensais
• Retenção permanente após falha de energia

Normas aplicáveis

• GB/T 778-2018
• ISO 4064
• OIML R49
• AWWA C750-10

Características / especificações técnicas

• Modelo: BBUWM-I
• Diâmetro nominal: DN50–DN500
• Princípio de medição: Ultrassónico de tempo de trânsito multipath
• Precisão: Classe 2 (Classe 1 opcional)
• Intervalo de medição: R500
• Pressão máxima de funcionamento: 1,6 MPa
• Material do corpo: SS304 de série; opcionalmente SS316, SS316L
• Proteção: IP68
• Duração da bateria: Até 10 anos
• Classes de temperatura: T30, T50; versões de alta temperatura T70, T90
• Visor: LCD de duas linhas com 9 dígitos e indicadores de estado
• Comunicações: RS485/Modbus-RTU, M-Bus, NB-IoT/CAT.1, pulso, 4–20 mA, GPRS, BACnet, interface ótica EN 13757
• Registo de dados: 7×24h mais recentes, 750 diários, 72 mensais, retenção permanente após falha de energia
• Ligação: com flange conforme GB/T 9119-2010
