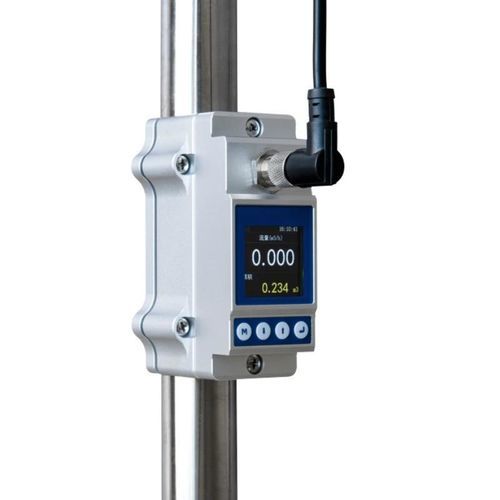

Medidor de energia térmica digital BBUEM-S

ultrassônico4–20 mAMODBUS

Visão geral do produto O BBUEM-S é um medidor de energia de aquecimento e arrefecimento por ultrassons do tipo «clamp-on» para tubagens de água de pequeno diâmetro. O transdutor de caudal e os sensores de temperatura correspondentes são fixados no exterior das tubagens com suportes específicos, eliminando a necessidade de cortar ou modificar a tubagem existente. O medidor mede a velocidade da água, as temperaturas de alimentação e de retorno, bem como a diferença de temperatura, e calcula a energia acumulada de aquecimento ou arrefecimento. Foi concebido para sistemas centrais de AVAC, aquecimento, troca de calor e gestão energética de edifícios. Características principais

• Configurações específicas para tubos de DN15 a DN80
• Transdutor de caudal e sensores de temperatura montados externamente
• Sem corte de tubos, interrupção do processo ou contacto com o líquido
• Suportes de montagem
• Suportes de montagem específicos para cada diâmetro de tubagem
• Ecrã OLED para fluxo e energia acumulada
• Saída de 4–20 mA e comunicação RS485

Aplicações típicas

• Sistemas centrais de água refrigerada e água de arrefecimento de AVAC
• Pequenos sistemas de aquecimento e troca de calor
• Monitorização energética por zonas em edifícios
• Água de arrefecimento de equipamentos industriais
• Totalização da energia de aquecimento e arrefecimento

Especificações técnicas (tabela) Princípio de medição: Tempo de trânsito ultrassónico Meio: Água Intervalo de velocidade: 0,1 a 5,0 m/s Precisão do caudal: ±2,0% Repetibilidade: 0,8% Diâmetro da tubagem: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80 Sensores de temperatura: PT1000 Intervalo de medição de temperatura: 2 a 105 °C Temperatura do fluido: 0 a 50 °C Saída analógica: 4–20 mA, carga máxima de 600 Ω Saída de alarme: Alarme opcional de limite superior e inferior OCT Comunicação: RS485 / Modbus; MeterBUS opcional Alimentação: 24 VCC Comprimento do cabo: 1,8 m Ecrã: OLED de 128 × 64 Armazenamento de dados: Registos diários, mensais, anuais e do totalizador de caudal Temperatura ambiente: 0 a 50 °C Humidade: 0–95 % HR, sem condensação Índice de proteção: IP54 Material da caixa: Liga de alumínio Materiais da tubagem: Aço inoxidável, aço ao carbono e PVC Configurações da tubagem (referência) Diâmetro nominal / Diâmetro exterior de referência da tubagem / Diâmetro interior de referência da tubagem / Espessura de parede de referência DN15: 20 mm / 15 mm / 2,5 mm DN20: 25 mm / 19 mm / 3 mm DN25: 32 mm / 26 mm / 3 mm DN32: 40 mm / 33 mm / 3,5 mm DN40: 50 mm / 43 mm / 3,5 mm DN50: 63 mm / 55 mm / 4 mm DN65: 75 mm / 67 mm / 4 mm DN80: 90 mm / 82 mm / 4 mm Medidas e visualização

• Caudal instantâneo
• Totais de caudal de ida e líquido
• Temperaturas de alimentação e retorno
• Diferença de temperatura
• Energia acumulada de aquecimento ou arrefecimento
• Registos acumulados diários, mensais e anuais

Componentes do conjunto

• Transmissor ultrassónico do contador de energia
• Transdutor de caudal do tipo «clamp-on»
• Dois sensores de temperatura PT1000
• Suportes de montagem dos sensores de temperatura
• Suporte de montagem do transdutor de caudal
• Cabos de ligação

Informações de seleção

• Diâmetro nominal da tubagem e diâmetro exterior real
• Material da tubagem, diâmetro interior e espessura da parede
• Aplicação de aquecimento ou arrefecimento
• Temperaturas do fluido e do ambiente
• Saída necessária e interface de comunicação

Características / Especificações técnicas

• Princípio de medição: Tempo de trânsito ultrassónico
• Fluido: Água
• Intervalo de velocidade: 0,1 a 5,0 m/s
• Precisão de caudal: ±2,0%
• Repetibilidade: 0,8%
• Diâmetros de tubagem suportados: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80
• Sensores de temperatura: PT1000
• Intervalo de medição de temperatura: 2 a 105 °C
• Intervalo de temperatura do meio: 0 a 50 °C
• Saída analógica: 4–20 mA (carga máxima de 600 Ω)
• Comunicação: RS485 / Modbus (MeterBUS opcional)
• Alimentação: 24 VCC
• Comprimento do cabo: 1,8 m
• Ecrã: OLED 128 × 64
• Armazenamento de dados: Registos diários, mensais, anuais e do totalizador de caudal
• Temperatura ambiente: 0 a 50 °C
• Humidade: 0–95% HR, sem condensação
• Índice de proteção: IP54
• Material da caixa: Liga de alumínio
• Materiais de tubagem compatíveis: Aço inoxidável, aço carbono, PVC
