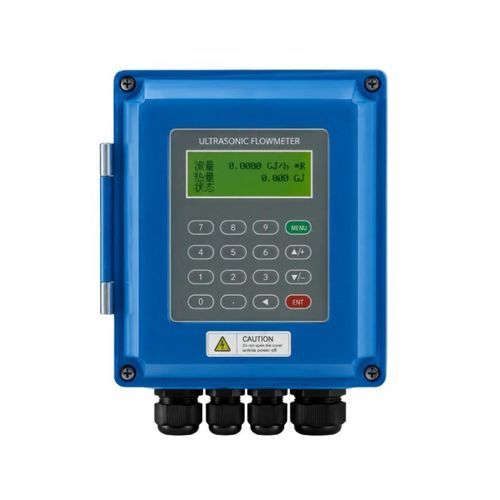

Medidor de vazão ultrassônico BBUFM-W

volumétricopara águapara águas residuais

Visão geral do produto
O BBUFM-W é um medidor de vazão ultrassônico montado na parede, projetado para monitoramento online de longa duração. Utiliza o princípio do tempo de trânsito e é compatível com transdutores clamp-on, de inserção ou por seção de tubo para água, esgoto, água de refrigeração, óleos, produtos químicos, bebidas e outros líquidos condutores acusticamente. O conversor fornece interfaces analógicas, de pulso, relés e RS485 isolado/Modbus; com sensores de temperatura Pt100 o sistema também pode calcular a energia de aquecimento e refrigeração.

Principais características

• Montagem em parede para medição contínua online
• Precisão de medição ±1%
• Compatível com tubos DN25 a DN6000
• Transdutores clamp-on, de inserção e por seção de tubo
• Medida de vazão e energia de aquecimento/refrigeração com Pt100
• Interfaces 4–20 mA, pulso, relé e sinais
• RS485 isolado com Modbus
• Conversor IP67 e transdutores IP68
• Opções de alimentação AC ou DC

Especificações técnicas
Princípio de medição — Tempo de trânsito ultrassônico
Precisão — ±1%
Display — LCD retroiluminado 2 × 20 caracteres
Tamanho do tubo — DN25 a DN6000
Materiais do tubo — Aço, aço inoxidável, ferro fundido, cobre, cimento, PVC, alumínio, fibra de vidro, tubos revestidos
Líquidos medidos — Água, esgoto, água de refrigeração, óleos, produtos químicos, bebidas e outros líquidos condutores acusticamente
Temperatura do meio — -30 a +160 °C (dependendo do transdutor)
Faixa de velocidade de fluxo — 0 a ±7 m/s
Turbidez — ≤10000 ppm (com bolhas limitadas)
Saída analógica — Uma saída 4-20 mA
Saída de pulso — Uma saída OCT
Saídas de relé — Quatro
Entradas de sinal — Três entradas 4-20 mA
Entrada de temperatura — Pt100
Comunicação — RS485 isolado com Modbus
Alimentação — 8 a 36 VDC ou 85 a 264 VAC
Consumo de energia — 1,5 W
Temperatura do conversor — -20 a +60 °C
Proteção — Conversor IP67; transdutores IP68
Dimensões do conversor — 132 × 150 × 85 mm

Transdutores e montagem

• Transdutores clamp-on para instalação sem cortar o tubo
• Transdutores de inserção para medição fixa permanente
• Transdutores por seção para tubos pequenos ou instalação estável
• Transdutores de alta temperatura para fluidos até 160 °C
• Sensores Pt100 para medição de energia

Aplicações típicas

• Monitoramento de vazão em tubulações fixas
• Abastecimento de água, drenagem e tratamento de águas residuais
• HVAC e medição de energia
• Refrigeração industrial e sistemas de circulação
• Petróleo, química e controlo de processos
