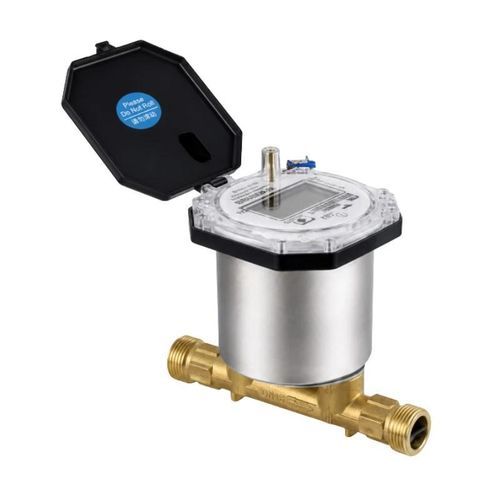

Hidrômetro digital BBUWM-V

ultrassônicocom controle de vazamentos

Visão geral do produto O BBUWM-V é um contador de água ultrassónico controlado por válvula que utiliza o princípio do tempo de trânsito para calcular o caudal a partir da diferença de tempo de propagação entre os sinais ultrassónicos a montante e a jusante. Mede, apresenta e armazena o consumo de água e inclui uma válvula motorizada integrada para o encerramento e reabertura remotos. As opções de comunicação NB-IoT/CAT.1, RS485 e M-BUS permitem a integração com sistemas de leitura remota e de gestão da água. Estão disponíveis versões em DN15, DN20 e DN25. Características principais

• Medição ultrassónica por tempo de trânsito sem impulsor mecânico
• Válvula motorizada integrada para controlo remoto
• Comunicação NB-IoT/CAT.1, RS485 e M-BUS
• Intervalo de medição selecionável de R125 a R500
• Medição de caudal em sentido direto e inverso
• Proteção IP68
• Até 750 dias de registos locais de consumo de água
• Alarmes opcionais de fuga, ruptura de tubagem, incrustação e utilização anómala

Especificações técnicas Parâmetro — Especificação Diâmetro nominal — DN15, DN20, DN25 Resolução do volume acumulado — 0,000001 m³ Resolução do caudal — 0,000001 m³/h Corrente de funcionamento estática — ≤30 µA Vida útil da bateria — >6 anos Visor — LCD de 8 dígitos Classe de temperatura — T30; T30/T50 indicadas nas configurações de caudal Classe de pressão — MAP16 Classe de perda de pressão — Δp25, Δp40 Índice de proteção — IP68 Classe de precisão — Classe 2 Ambiente eletromagnético — E2 Classe de severidade ambiental — Classe 0 Instalação — Horizontal ou vertical Sensibilidade ao perfil de caudal — U5/D3 ou U0/D0 Fluxo inverso — Suportado Comunicação — NB-IoT/CAT.1, RS485, M-BUS Configurações de fluxo Tamanho — Fluxo permanente Q3 — Fluxo de sobrecarga Q4 — Fluxo de transição Q2 — Fluxo mínimo Q1 — Valores R disponíveis DN15 — 2,5 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN20 — 4 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN25 — 6,3 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 Erro máximo admissível

• Q1 até um valor inferior a Q2: ±5%
• Q2 até Q4: ±2% a temperaturas da água até 30 °C e ±3% acima de 30 °C

Dimensões e ligações Tamanho — Comprimento L — Largura W — Altura H — Peso — Rosca do corpo do medidor — Rosca da união DN15 — 165 mm — 103 mm — 148 mm — 1 kg — G3/4B — R1/2 DN20 — 195 mm — 103 mm — 154 mm — 1,2 kg — G1B — R3/4 DN25 — 225 mm — 103 mm — 160 mm — 1,5 kg — G1 1/4B — R1 Normas aplicáveis

• GB/T 778.1-3-2017
• JJG 162-2019
• CJ/T 434-2013
• EN 13757-4 M-Bus sem fios

Características / especificações técnicas

• Modelo: BBUWM-V
• Princípio de medição: Ultrassónico de tempo de trânsito (sem impulsor mecânico)
• Diâmetros nominais: DN15, DN20, DN25
• Intervalo de medição (valores R): 125, 160, 200, 250, 315, 400, 500
• Caudal permanente (Q3): DN15 2,5 m³/h; DN20 4 m³/h; DN25 6,3 m³/h
• Resolução do volume acumulado: 0,000001 m³
• Resolução do caudal instantâneo: 0,000001 m³/h
• Classe de precisão: Classe 2
• Visor: LCD de 8 dígitos
• Duração da bateria: >6 anos
• Proteção: IP68
• Classe de pressão: MAP16
• Classe de perda de pressão: Δp25, Δp40
• Classe de temperatura: T30 (T30/T50 em configurações de caudal)
• Instalação: Horizontal ou vertical
• Sensibilidade ao perfil de caudal: U5/D3 ou U0/D0
• Caudal inverso: Suportado
• Comunicações: NB-IoT/CAT.1, RS485, M-BUS
• Registo local: Até 750 dias de registos de consumo de água
• Alarmes opcionais: fuga, ruptura de tubagem, incrustação, utilização anómala
• Normas aplicáveis: GB/T 778.1-3-2017; JJG 162-2019; CJ/T 434-2013; EN 13757-4 M-Bus sem fios
