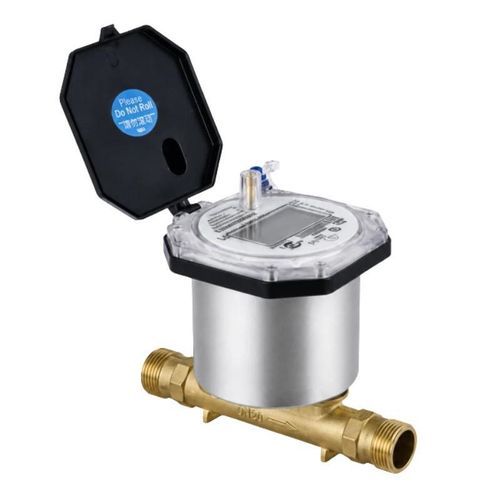

Hidrômetro digital BBUWM-R

ultrassônicoresidencialinteligente

Visão geral do produto O BBUWM-R é um contador de água por ultrassons destinado a medições residenciais, comerciais e de serviços públicos. Utiliza a diferença no tempo de trânsito entre os sinais ultrassónicos a montante e a jusante para medir, apresentar, armazenar e transmitir remotamente dados relativos ao consumo de água. Sem qualquer elemento de medição mecânico, o contador suporta comunicação NB-IoT/CAT.1, RS485 e M-BUS. Características principais

• Cinco tamanhos, de DN15 a DN40
• Medição ultrassónica bidirecional
• Intervalo de medição selecionável de R125 a R500
• Instalação horizontal ou vertical
• Proteção IP68
• Ecrã LCD de 8dígitos no ecrã LCD
• Até 750 dias de registos locais
• Alarmes opcionais de fuga, ruptura de tubagem, incrustação e utilização anómala

Especificações técnicas Parâmetro — Especificação Diâmetro nominal — DN15, DN20, DN25, DN32, DN40 Resolução do volume acumulado — 0,000001 m³ Resolução do caudal — 0,000001 m³/h Corrente de funcionamento estática — ≤30 µA Duração da bateria — >6 anos Visor — LCD de 8 dígitos Classe de temperatura — T30; T30/T50 indicadas nas configurações de caudal Classe de pressão — MAP16 Classe de perda de pressão — Δp25, Δp40 Índice de proteção — IP68 Classe de precisão — Classe 2 Ambiente eletromagnético — E2 Classe de severidade ambiental — Classe 0 Instalação — Horizontal ou vertical Sensibilidade ao perfil de caudal — U5/D3 ou U0/D0 Fluxo inverso — Suportado Comunicação — NB-IoT/CAT.1, RS485, M-BUS Configurações de fluxo Tamanho — Fluxo permanente Q3 — Fluxo de sobrecarga Q4 — Fluxo de transição Q2 — Fluxo mínimo Q1 — Valores R disponíveis DN15 — 2,5 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN20 — 4 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN25 — 6,3 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN32 — 10 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN40 — 16 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 Erro máximo admissível

• De Q1 até um valor inferior a Q2: ±5%
• De Q2 a Q4: ±2% a temperaturas da água até 30 °C e ±3% acima de 30 °C

Dimensões e ligações Tamanho — C — L — A — Peso — Rosca do corpo do medidor — Rosca da união DN15 — 165 mm — 103 mm — 155 mm — 1 kg — G3/4B — R1/2 DN20 — 195 mm — 103 mm — 164 mm — 1,2 kg — G1B — R3/4 DN25 — 225 mm — 103 mm — 171 mm — 1,5 kg — G1 1/4B — R1 DN32 — 230 mm — 103 mm — 180 mm — 1,8 kg — G1 1/2B — R1 1/4 DN40 — 300 mm — 103 mm — 189 mm — 2,1 kg — G2B — R1 1/2 Normas aplicáveis

• GB/T 778.1-3-2017
• JJG 162-2019
• CJ/T 434-2013
• EN 13757-4 M-Bus sem fios

Características / especificações técnicas

• Modelo: BBUWM-R
• Diâmetros nominais: DN15, DN20, DN25, DN32, DN40
• Princípio de medição: Diferença de tempo de trânsito (ultrassónico)
• Medida bidirecional suportada
• Intervalo de medição: selecionável entre R125 e R500
• Caudal permanente (Q3) por tamanho: DN15 2,5 m³/h, DN20 4 m³/h, DN25 6,3 m³/h, DN32 10 m³/h, DN40 16 m³/h
• Resolução do volume acumulado: 0,000001 m³
• Resolução do caudal atual: 0,000001 m³/h
• Corrente de funcionamento estática: ≤30 µA
• Duração da bateria: >6 anos
• Visor: LCD de 8 dígitos
• Classe de temperatura: T30 (T30/T50 em configurações de caudal)
• Classe de pressão: MAP16
• Classe de perda de pressão: Δp25, Δp40
• Índice de proteção: IP68
• Classe de precisão: Classe 2
• Ambiente eletromagnético: E2
• Classe de severidade ambiental: Classe 0
• Instalação: Horizontal ou vertical
• Sensibilidade ao perfil de caudal: U5/D3 ou U0/D0
• Caudal inverso: Suportado
• Interfaces de comunicação: NB-IoT/CAT.1, RS485, M-BUS
• Armazenamento local de registos: até 750 dias
• Alarmes opcionais: fuga, ruptura de tubagem, incrustação, utilização anómala
