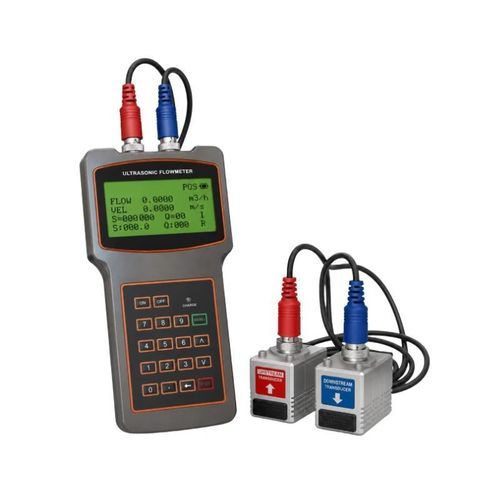

Medidor de vazão ultrassônico por tempo de trânsito BBUFM-H

volumétricopara águapara águas residuais

Visão geral do produto
O BBUFM-H é um medidor de vazão ultrassônico portátil com montagem por braçadeira, projetado para inspeções de campo, comissionamento e medições temporárias. Transdutores clamp-on (magnéticos ou com suporte) prendem-se externamente à tubulação para medir o fluxo sem interromper o processo ou causar perda de pressão.

Principais características

• Design portátil para verificações rápidas em campo e comissionamento
• Instalação não intrusiva por braçadeira; não é necessário parar a tubulação
• Precisão de medição ±1% e alta repetibilidade
• Intervalo de tubos: DN15 a DN6000 conforme o transdutor
• Transdutores standard e para alta temperatura disponíveis; proteção IP67
• Visor retroiluminado 4 × 16 caracteres para leitura no local
• Registro de dados integrado (>2.000 registos) e comunicação RS232 isolada
• Alimentação por três pilhas Ni‑MH 1,2 V AAA; >12 horas de operação contínua

Especificações técnicas
Princípio de medição — Tempo de trânsito ultrassônico
Precisão — ±1%
Linearidade — 0,5%
Repetibilidade — 0,2%
Faixa de velocidade — 0 a ±10 m/s
Tamanho do tubo — DN15 a DN6000 (conforme o transdutor)
Materiais de tubo — Aço, inox, ferro fundido, cobre, cimento, PVC, alumínio, fibra de vidro, tubulações revestidas
Fluidos medidos — Água, esgoto, água do mar, óleos, químicos, bebidas e outros líquidos homogêneos condutores acusticamente
Temperatura do meio — -30 a +160 °C (conforme o transdutor)
Turbidez — ≤10000 ppm com bolhas limitadas
Visor — LCD retroiluminado 4 × 16 caracteres
Armazenamento de dados — >2.000 registos
Comunicação — RS232 isolada
Ambiente da unidade principal — -20 a +60 °C; ≤85% UR
Proteção do transdutor — IP67
Pilhas — 3 × 1,2 V AAA Ni‑MH
Operação contínua — >12 horas
Adaptador — 90 a 260 VAC
Consumo de energia — 1,5 W
Dimensões unidade principal — 200 × 93 × 32 mm

Opções de transdutor
Clamp-on pequeno — Tubo: DN15 a DN100 — Temperatura: -30 a +90 °C
Clamp-on médio — Tubo: DN50 a DN700 — Temperatura: -30 a +90 °C
Clamp-on grande — Tubo: DN300 a DN6000 — Temperatura: -30 a +90 °C
Clamp-on alta temperatura — Tubo: DN15 a DN6000 — Temperatura: até +160 °C
Clamp-on com suporte — Tubo: DN15 a DN700 — Temperatura: -30 a +90 °C
Suporte alta temperatura — Tubo: DN15 a DN700 — Temperatura: até +160 °C

Aplicações típicas

• Inspeção de abastecimento e drenagem de água
• Sistemas HVAC, circuitos de água fria e quente
• Verificação de vazão em tubulações industriais
• Indústrias de petróleo, químicas e de energia
• Comissionamento, medições temporárias e trabalhos de campo

Especificações rápidas

• Princípio: Tempo de trânsito ultrassônico
• Precisão: ±1%
• Faixa de vazão: 0 a ±10 m/s
• Faixa de tubos: DN15–DN6000 (dependendo do modelo)
• Temperatura: -30 a +160 °C (dependendo do modelo)
• Registrador: >2.000 registos
• Comunicação: RS232 isolada
• Autonomia: >12 horas (3 × AAA Ni‑MH)
• Proteção transdutor: IP67
