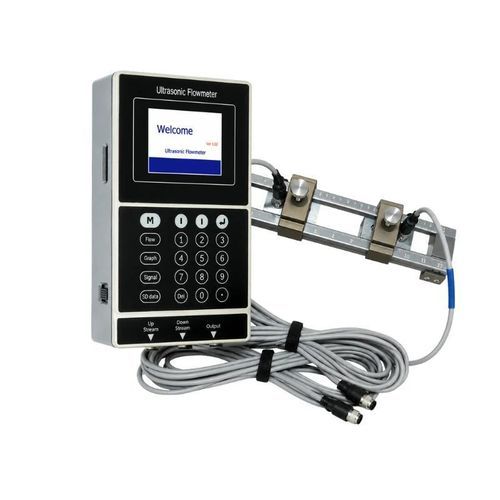

Medidor de vazão ultrassônico por tempo de trânsito BBUFM-P

volumétricopara águapara águas residuais

Visão geral do produto
O BBUFM-P é um medidor de vazão ultrassônico portátil clamp-on projetado para testes de campo, inspeção e verificação temporária de vazão. Usa o princípio do tempo de trânsito; os transdutores clamp-on são montados externamente em um trilho de alinhamento integrado. Não é necessário cortar a tubulação, interromper o processo ou ter contato com o líquido.

Principais características

• Kit portátil para inspeção e medições temporárias
• Instalação não invasiva clamp-on sem perda de pressão ou risco de vazamento
• Bateria recarregável com aproximadamente 16 horas de operação
• Display TFT colorido e teclado numérico para configuração rápida
• Trilho de alinhamento integrado para posicionamento consistente dos transdutores
• Saída analógica 4–20 mA para integração a sistemas de medição

Aplicações típicas

• Inspeção de tubulações e verificação de vazão em campo
• Comparação em campo de medidores de vazão instalados
• Medições temporárias em linhas de processo industriais
• Abastecimento de água, águas residuais e sistemas de irrigação
• Testes de fluxo de água em HVAC e sistemas de energia

Pacote padrão

• Transmissor de medidor de vazão ultrassônico portátil
• Transdutores clamp-on montados em trilho
• Cabo do transdutor
• Cabo de saída 4–20 mA
• Adaptador de energia
• Acessórios e suportes de montagem
• Acoplante acústico
• Fita métrica
• Maleta de transporte

Instalação
Métodos de montagem V, N, Z ou W podem ser usados dependendo do diâmetro da tubulação e das condições do local. Certifique-se de que o trecho de tubulação selecionado esteja cheio e ofereça os comprimentos retos necessários a montante e a jusante para medições precisas.

Opções disponíveis
Montagem do transdutor: trilho de alinhamento integrado
Comprimento padrão do cabo: 5 m
Cabo estendido: até 20 m em incrementos de 5 m
Saída: 4–20 mA

Informações para seleção

• Diâmetro exterior da tubulação, material e espessura da parede
• Material e espessura do revestimento (liner)
• Tipo de líquido e temperatura de operação
• Faixa de vazão ou velocidade esperada
• Local de medição e comprimentos retos disponíveis
• Comprimento de cabo necessário

Especificações técnicas

• Princípio de medição: tempo de trânsito ultrassônico
• Meio: líquido em tubulação cheia
• Faixa de velocidade: -12 a +12 m/s
• Precisão: ±0,5 % da leitura; ±0,01 m/s na faixa de baixa velocidade
• Repetibilidade: 0,15 %
• Linearidade: 0,5 %
• Tamanho da tubulação: DN25 a DN5000
• Saída analógica: 4–20 mA, carga máxima 750 Ω
• Tempo de operação da bateria: aproximadamente 16 horas
• Display: TFT 3,5 in, 480 × 320
• Temperatura de operação do transmissor: -40 a +60 °C
• Temperatura padrão dos transdutores: -40 a +60 °C
• Umidade: até 95 % UR, sem condensação
• Enclosure do transmissor: liga de alumínio usinada CNC
• Peso do transmissor: aproximadamente 0,82 kg
• Peso dos transdutores e do trilho: aproximadamente 1,29 kg
