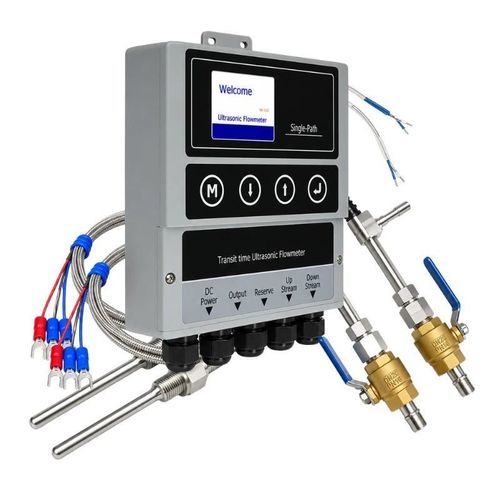

Medidor de energia térmica digital BBUEM-F

ultrassônico4–20 mAMODBUS

Visão geral do produto
O BBUEM-F é um instrumento ultrassónico fixo para monitorização da energia de aquecimento e refrigeração em sistemas de água fechados. Utiliza medição de caudal por tempo de trânsito ultrassónico combinada com entradas de temperatura emparelhadas para calcular a potência instantânea e a energia acumulada a partir do caudal e da diferença de temperatura ida–regresso. Transdutores de caudal externos evitam cortes na tubagem e reduzem tempos de paragem, tornando o medidor adequado para HVAC central, aquecimento/refrigeração distrital, estações de trocas térmicas, caldeiras, gestão de energia e monitorização de água de circulação industrial.

Principais características

• Mede caudal, temperaturas de fornecimento e retorno, ΔT e energia acumulada de aquecimento/refrigeração
• Medição com transdutores externos sem corte da tubagem
• Duas entradas de temperatura emparelhadas (PT1000)
• Saídas analógica (4–20 mA), pulso, relé e comunicação RS485 (Modbus)
• Totalização de caudal direto, inverso e líquido
• Versões padrão e estendida para diferentes requisitos de precisão e dimensões de tubagem

Aplicações típicas

• Sistemas de água gelada e de refrigeração
• Redes de aquecimento e refrigeração distritais
• Estações de troca térmica e sistemas de caldeira
• Gestão energética de edifícios
• Monitorização de água de circulação e energia em processos industriais

Especificações técnicas

• Modelo: BBUEM-F (medidor de energia ultrassónico fixo)
• Princípio de medição do caudal: Tempo de trânsito ultrassónico
• Meio: Líquido em tubagem cheia
• Intervalo de velocidade: -12 a +12 m/s
• Precisão de velocidade: Padrão ±1,0% da leitura; Estendida ±0,5% da leitura
• Precisão em baixas velocidades: ±0,01 m/s
• Classe de precisão do medidor de energia: Classe 2
• Dimensão da tubagem: Padrão DN25 a DN2000; Estendida DN25 a DN5000
• Ecrã: Padrão 2,2" TFT LCD (320×240); Estendido 2,8" TFT LCD (320×240)
• Saída analógica: 4–20 mA, carga máx. 750 Ω
• Saída de pulso: 0–9999 Hz
• Saída de relé: SPST, 1 Hz máx.
• Comunicação: RS485, protocolo Modbus
• Alimentação: 24–36 VDC
• Temperatura de funcionamento do transmissor: -40 a +60 °C
• Intervalo de temperatura do transdutor de caudal: -40 a +80 °C
• Intervalo dos sensores de temperatura: -10 a +105 °C
• Humidade: Até 95% HR, sem condensação
• Envolvente do transmissor: Plástico técnico (padrão); liga de alumínio usinada CNC (estendido)

Configuração dos sensores

• Transdutores de caudal: Montagem externa; inserção opcional
• Sensores de temperatura: PT1000 emparelhados
• Montagem dos sensores de temperatura: Externa ou por inserção
• Comprimento de cabo padrão: 10 m
• Métodos de montagem dos transdutores: V, N, Z ou W

Funções de medição

• Caudal e velocidade instantâneos
• Totalizações direto, inverso e líquido
• Temperaturas de fornecimento e retorno
• Diferença de temperatura (ΔT)
• Potência instantânea de aquecimento ou refrigeração
• Energia acumulada de aquecimento ou refrigeração

Informação para seleção

• Indicar aplicação: aquecimento ou refrigeração
• Fornecer diâmetro exterior da tubagem, material e espessura da parede
• Indicar material e espessura do revestimento, se presente
• Especificar tipo de líquido e intervalo de temperatura de operação
• Fornecer intervalo de caudal previsto e diferença de temperatura
• Escolher método de montagem dos sensores de temperatura (externo ou inserção)
• Especificar saídas necessárias, protocolo de comunicação e comprimento do cabo
