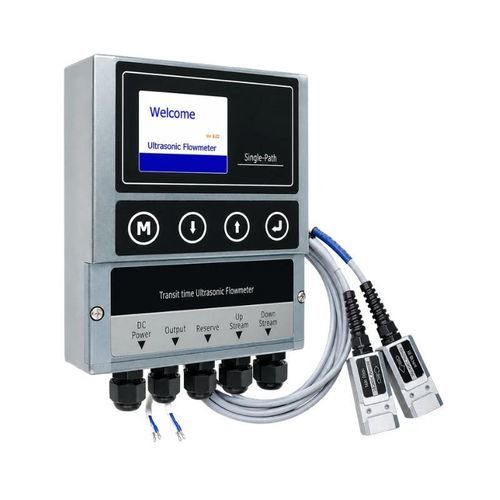

Medidor de vazão ultrassônico por tempo de trânsito BBUFM-F

volumétricopara águapara águas residuais

Visão geral do produto O BBUFM-F é um medidor de caudal de líquidos ultrassónico fixo, baseado no princípio de medição do tempo de trânsito. Os seus transdutores do tipo «clamp-on» são montados no exterior da tubagem, permitindo a instalação sem necessidade de cortar a tubagem nem interromper o processo. Foi concebido para a monitorização contínua do caudal em tubagens cheias. O medidor mede o caudal instantâneo, a velocidade, o total direto, o total inverso e o total líquido. As aplicações típicas incluem abastecimento de água, tratamento de água, processamento químico, irrigação, sistemas de caldeiras e condutas de processos industriais. Características principais

• Medição não invasiva do tipo «clamp-on», sem contacto com o líquido
• Concebido para tubagens cheias e tolerante a pequenas quantidades de bolhas ou sólidos em suspensão
• Totalização do caudal direto, inverso e líquido
• Saídas analógicas, por impulsos, relé e saídas de comunicação digital
• Versões padrão e alargadas para diferentes requisitos de precisão e dimensões de tubagem
• Sem peças móveis, baixa perda de pressão e manutenção mínima

Aplicações típicas

• Água de circulação e de refrigeração industrial
• Abastecimento de água, água bruta e tratamento de águas residuais
• Líquidos de processos químicos e industriais
• Redes de irrigação e distribuição de água
• Monitorização do caudal em caldeiras e sistemas energéticos

Especificações técnicas (tabela) Parâmetro — Versão Padrão / Versão Alargada Princípio de medição — Tempo de trânsito ultrassónico / Tempo de trânsito ultrassónico Meio — Líquido em tubagem cheia / Líquido em tubagem cheia Intervalo de velocidade — -12 a +12 m/s / -12 a +12 m/s Precisão — ±1,0 % da leitura / ±0,5 % da leitura Repetibilidade — 0,2 % / 0,2 % Linearidade — ±1,0 % / ±0,5 % Diâmetro da tubagem — DN25 a DN2000 / DN25 a DN5000 Ecrã — LCD TFT de 2,2 pol., 320 × 240 / LCD TFT de 2,8 pol., 320 × 240 Saída analógica — 4–20 mA, carga máxima de 750 Ω / 4–20 mA, carga máxima de 750 Ω Saída de impulsos — 0–9999 Hz, OCT / 0–9999 Hz, OCT Saída de relé — SPST, 1 Hz no máximo / SPST, 1 Hz no máximo Comunicação — RS485, protocolo Modbus / RS485, protocolo Modbus Alimentação — 24–36 VCC / 24–36 VCC Temperatura do transmissor — -40 a +60 °C / -40 a +60 °C Temperatura padrão do transdutor — -40 a +80 °C / -40 a +80 °C Humidade — Até 95 % HR, sem condensação / Até 95 % HR, sem condensação Caixa do transmissor — Plástico técnico / Alumínio fundido sob pressão Transdutores e instalação A configuração padrão utiliza transdutores de fixação por braçadeira. Podem ser selecionados os esquemas de montagem V, N, Z ou W, de acordo com o diâmetro do tubo, o material do tubo, a espessura da parede, as propriedades acústicas do líquido e o comprimento disponível de tubo reto. Opções disponíveis (tabela) Item — Opções disponíveis Tipo de transdutor — De fixação por braçadeira; tipo de inserção opcional Cabo do transdutor — 10 m de série; comprimentos prolongados disponíveis Método de montagem — Método V, N, Z ou W Comunicação — RS485 / Modbus Transmissão remota — Módulo de comunicação remota opcional Informações de seleção

• Diâmetro exterior do tubo ou diâmetro nominal
• Materiais do tubo e do revestimento
• Espessuras da parede do tubo e do revestimento
• Tipo de líquido e temperatura de funcionamento
• Intervalo de caudal ou velocidade necessário
• Saídas necessárias, comunicação e comprimento do cabo
• Método de instalação e requisitos de proteção ambiental

Características / Especificações técnicas

• Princípio de medição: Tempo de trânsito ultrassónico
• Meio: Líquido num tubo cheio
• Intervalo de velocidade: -12 a +12 m/s
• Precisão: Padrão ±1,0% da leitura; Estendida ±0,5% da leitura
• Repetibilidade: 0,2%
• Linearidade: Padrão ±1,0%; Estendida ±0,5%
• Diâmetro da tubagem: Padrão DN25 a DN2000; Ampliada de DN25 a DN5000
• Ecrã: LCD TFT de 2,2 pol. (320×240) ou LCD TFT de 2,8 pol. (320×240)
• Saída analógica: 4–20 mA, carga máxima de 750 Ω
• Saída de impulsos: 0–9999 Hz, OCT
• Saída de relé: SPST, máximo de 1 Hz
• Comunicação: RS485, protocolo Modbus
• Alimentação: 24–36 VCC
• Temperatura de funcionamento (transmissor): -40 a +60 °C
• Temperatura do transdutor: -40 a +80 °C
• Humidade: Até 95 % de humidade relativa, sem condensação
• Caixa do transmissor: Plástico técnico (padrão) ou alumínio fundido sob pressão (versão alargada)
• Opções de transdutor: Tipo de fixação por pinça (padrão) ou tipo de inserção (opcional); cabo de 10 m de série, comprimentos prolongados disponíveis; métodos de montagem V/N/Z/W
