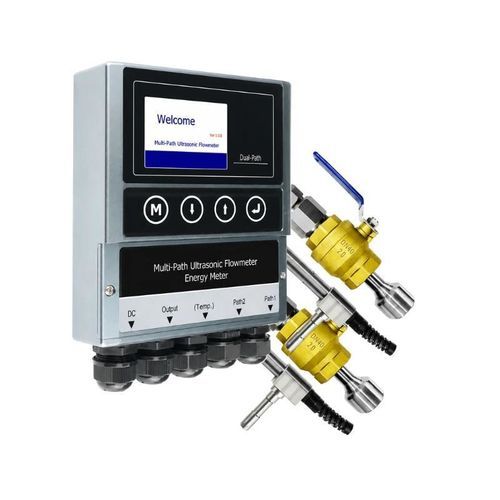

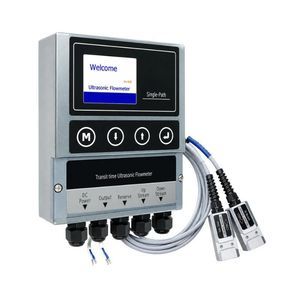

Medidor de vazão ultrassônico por tempo de trânsito BBUFM-DP

volumétricopara líquidosDN 25 mm (1")

Visão geral do produto
O BBUFM-DP é um medidor de vazão líquido ultrassónico fixo por tempo de trânsito com fixação por braçadeira e percurso acústico duplo na mesma tubulação. Cada percurso fornece vazão, velocidade, totais positivo/negativo/líquido e dados de diagnóstico. Os transdutores são montados externamente sem cortar a tubulação, permitindo medição não invasiva em tubulações existentes.

Principais características

• Dois percursos acústicos para melhor estabilidade e diagnóstico cruzado
• Vazão, velocidade, totalizador e diagnóstico de erro independentes por percurso
• Instalação não invasiva por braçadeira — sem contato com o líquido
• Projetado para tubulações cheias e líquidos com pequenas quantidades de bolhas ou sólidos em suspensão
• Saídas: 4–20 mA, pulso, relé e RS485 (Modbus)
• Sem partes móveis, baixa perda de carga e manutenção mínima

Aplicações típicas

• Linhas críticas de abastecimento de água e circulação industrial
• Estações de tratamento de água e águas residuais
• Linhas de processos químicos e industriais
• Irrigação e grandes tubulações de transferência de água
• Pontos de medição que exigem maior estabilidade e diagnóstico

Especificações técnicas
Princípio de medição: Tempo de trânsito ultrassónico
Percursos acústicos: Duplo percurso
Meio: Líquido em tubulação cheia
Faixa de velocidade: -12 a +12 m/s
Precisão: ±0,5% da leitura; ±0,01 m/s em baixa velocidade
Repetibilidade: 0,15%
Linearidade: ±0,5%
Tamanho da tubulação: DN25 a DN5000
Saída analógica: 4–20 mA, 750 Ω máx.
Saída de pulso: 0–9999 Hz, OCT
Saída de relé: SPST, 1 Hz máx.
Comunicação: RS485, protocolo Modbus
Alimentação: 24–36 VDC
Display: 3,5 in TFT LCD, 480 × 320
Temperatura do transmissor: -40 a +60 °C
Temperatura padrão do transdutor: -40 a +80 °C
Humidade: Até 95% HR, não condensante
Turbidez aplicável: 0–12000 NTU
Faixa de pH aplicável: 6–9
Gaveta do transmissor: Alumínio injetado, IP54
Proteção dos transdutores: IP68
Peso do transmissor padrão: aprox. 1,5 kg
Peso do conjunto de transdutores padrão: aprox. 1,5 kg
Comprimento padrão do cabo: 10 m (estendível até 200 m)

Visor e diagnósticos

• Vazão e velocidade exibidas para ambos os percursos
• Totais positivo, negativo e líquido
• Estado e diagnósticos independentes por percurso
• Códigos de erro e informações de diagnóstico para avaliação da instalação

Transdutores e instalação
Standard: transdutores de duplo percurso com fixação por braçadeira montados externamente na tubulação. Opcional: transdutores de inserção quando aplicável. Comprimento de cabo padrão 10 m, estendível até 200 m em incrementos de 5 m. Métodos de montagem: V, N, Z ou W conforme tubulação e aplicação. Transmissor montado em parede.

Informações para seleção

• Diâmetro externo ou diâmetro nominal (DN)
• Material da tubulação, revestimento e espessura de parede
• Tipo de líquido, turbidez e temperatura de operação
• Faixa de vazão ou velocidade requerida
• Disposição de montagem dos transdutores (V/N/Z/W)
• Saídas necessárias, protocolo de comunicação e comprimento do cabo

Modelo / Resumo técnico

• Modelo: BBUFM-DP
• Princípio de medição: Tempo de trânsito ultrassónico
• Percursos acústicos: Duplo percurso
• Faixa de tubulação: DN25 a DN5000
• Faixa de velocidade: -12 a +12 m/s
• Precisão: ±0,5% da leitura; ±0,01 m/s em baixa velocidade
• Saídas: 4–20 mA, pulso, relé, RS485 (Modbus)
• Alimentação: 24–36 VDC
• Display: 3,5 in TFT LCD
• Gaveta: Alumínio injetado, IP54; Transdutores IP68
