Medidor de vazão ultrassônico BBUFM-PR

volumétricopara águapara águas residuais

Visão geral do produto

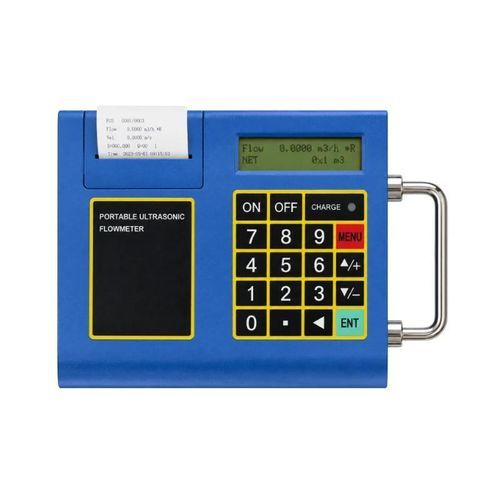

O BBUFM-PR é um medidor de vazão ultrassônico portátil de fixação (clamp-on) para líquidos, indicado para testes de campo, comissionamento, manutenção e medições temporárias. Os transdutores por tempo de trânsito são montados externamente na tubulação fechada sem a necessidade de cortar ou causar perda de pressão. Um display retroiluminado, registrador de dados e uma impressora térmica miniatura possibilitam impressão imediata ou programada dos resultados. A bateria recarregável Ni‑MH integrada oferece cerca de 20 horas de operação contínua.

Principais características

• Medição não intrusiva por fixação para instalação rápida
• Precisão melhor que 1%, linearidade 0,5% e repetibilidade 0,2%
• Diâmetros de tubulação: DN15 a DN6000 (conforme transdutor)
• Impressora térmica miniatura integrada e registrador de dados
• Interface em chinês e inglês
• Comunicação RS485 para integração
• Aproximadamente 20 horas de operação com bateria
• Estojo de transporte protetor incluído

Especificações técnicas

• Princípio de medição: Tempo de trânsito ultrassônico
• Fluidos medidos: Água, água do mar, esgoto industrial, líquidos ácidos e alcalinos, óleos e outros fluidos acusticamente condutivos
• Tamanho de tubulação: DN15 a DN6000 (conforme transdutor)
• Faixa de velocidade de fluxo: 0 a 30 m/s
• Precisão: Melhor que 1%
• Linearidade: 0,5%
• Repetibilidade: 0,2%
• Visor: LCD retroiluminado 2 linhas × 20 caracteres
• Impressora: Impressora térmica miniatura
• Comunicação: RS485
• Temperatura ambiente da unidade: -20 a +60 °C
• Temperatura do líquido (transdutor padrão): ≤ 100 °C
• Faixa transdutor alta temperatura: -40 a +160 °C
• Bateria: Bateria Ni‑MH recarregável integrada
• Operação contínua: Aproximadamente 20 horas
• Alimentação externa: 220 VAC
• Consumo: 1,5 W
• Peso líquido da unidade: 2,5 kg

Opções de transdutor

• Pequeno clamp-on: DN15 a DN100, -40 a +110 °C
• Médio clamp-on: DN50 a DN1000, -40 a +110 °C
• Grande clamp-on: DN300 a DN6000, -40 a +110 °C
• Pequeno alta temperatura: DN15 a DN100, -40 a +160 °C
• Médio alta temperatura: DN50 a DN1000, -40 a +160 °C

Aplicações típicas

• Abastecimento de água, drenagem e tratamento de águas residuais
• HVAC e sistemas de gestão de energia
• Indústria petrolífera, química e medição de líquidos industriais
• Energia, metalurgia e monitoramento de processos
• Verificação de vazão em dutos e manutenção de equipamentos
• Medidas temporárias em campo com registros impressos

Dados técnicos adicionais

• Projeto portátil para comissionamento e manutenção em campo
• Impressões imediatas ou programadas via impressora integrada
• Registro de dados para análise posterior
• RS485 para leitura remota e integração ao sistema
