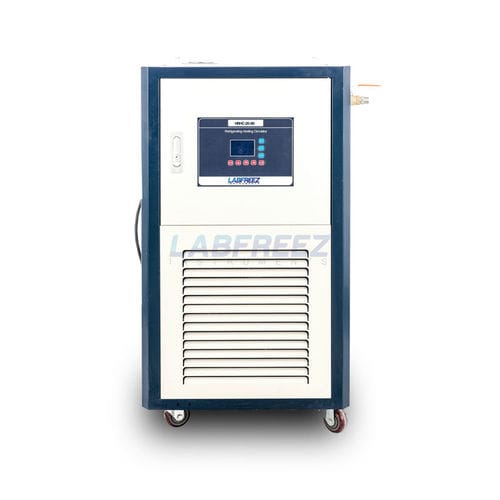

Termostato de circulação refrigerado HRHC series

para altas temperaturas

Aplicação
A série HRHC é um circulador refrigerado aquecedor integrado projetado para controle preciso de subida e descida de temperatura em reatores com jaqueta e equipamentos semelhantes. O sistema utiliza um ciclo líquido totalmente fechado com um vaso de expansão mecanicamente conectado para proteger o fluido de transferência de calor em amplas faixas de temperatura.

Características

• Recipiente integrado de aquecimento/refrigeração com grande área de troca térmica para mudanças rápidas de temperatura e menor demanda de óleo.
• Operação contínua de aquecimento e resfriamento; refrigeração por compressor permite resfriamento rápido a partir de altas temperaturas.
• Projeto de circuito fechado evita absorção de umidade em baixas temperaturas e formação de névoa de óleo em altas temperaturas, aumentando a vida útil do óleo.
• Múltiplas proteções de segurança: autodiagnóstico, proteção contra sobrecarga do congelador, interruptor de alta pressão, relé de sobrecarga, proteção térmica e contra sobretemperatura.
• Controle PID adaptativo que ajusta parâmetros com base em medições multidirecionais (temperatura, variação, taxa de variação).
• Função de correção de sonda PT100 externa e interna para medição precisa.
• Uso de refrigerantes livres de CFC/HCFC.
• Controle preciso da velocidade de reações químicas por meio de regulação estável de temperatura.
• Tubulação de aquecimento em aço inoxidável 304 sem costura, espessura 3,0 mm.
• Compressores confiáveis e bombas de circulação resistentes a altas temperaturas para desempenho estável.
• Relés de estado sólido para operação silenciosa, sem faíscas e longa vida útil.
• Exibição simultânea de temperatura definida e real com valor de alarme de sobretemperatura.
• Enchimento e drenagem eficientes do fluido de circulação.
• Projeto de bomba de alta elevação e mangueiras trançadas em 304 para transporte de fluido em longas distâncias.

Especificações comuns
Refrigeração: compressores herméticos
Bomba de circulação: tipo fechado sem vazamento
Bicos de entrada/saída: configuração entrada baixa & saída alta
Controle de temperatura: microcomputador, LCD com ajuste PID adaptativo
Segurança: atraso, detecção de vazamento, sobrecorrente, proteção contra superaquecimento
Acabamento corpo: pintura plástica anticorrosão

Modelos 80~100L (típicos)

• Modelos: HRHC-100-20 | HRHC-100-30 | HRHC-100-40
• Reator compatível: 80–100 L
• Volume do reservatório (L): 30
• Volume de aquecimento (L): 3
• Tamanho do reservatório de aquecimento (mm): Ø90×300 | Ø90×300 | Ø90×480
• Tamanho do reservatório de óleo (mm): 300×300×120 | 300×300×120 | 450×150×450
• Faixa máx. temp. (°C): -20 ~ +200 | -30 ~ +200 | -40 ~ +200
• Temp. mínima sem carga (°C): -20 | -32 | -42
• Alimentação: 380V±10% 50Hz (opções disponíveis)
• Potência de aquecimento (W): 12000
• Potência de refrigeração (W): 15700–3690 | 15700–3690 | 10280–2565
• Faixa controle temperatura: -100°C – 400°C
• Precisão: ±0.1°C
• Sensor: PT100
• Viscosidade do meio: até 500 C.S.T
• Bomba de circulação (W): 280; altura: 10 m; vazão: 35 L/min; pressão: 4 MPa
• Refrigerante exemplo: R404 (sem CFC/HCFC)
• Resolução de display: 0.1°C
• Dimensões gerais (mm): 1070×800×1430 (exemplo)
• Peso (kg): 158–165

Opcionais

• HRHC0001: Alimentações alternativas (3P-220V, 3P-480V, 110V)
• HRHC0002: Versão à prova de explosão
• HRHC0003: Fornecimento de óleo térmico
• HRHC0004: Configuração dupla entrada/saída

Especificações técnicas

• Série: HRHC
• SKU: HRHC-Series
• Tipo de produto: Circulador refrigerado aquecedor alta & baixa temperatura (integrado aquecimento & refrigeração)
• Aplicação: Controle de temperatura para reatores com jaqueta e equipamentos semelhantes
• Faixa utilizável contínua: dependente do sistema, tipicamente -95°C a +350°C
• Precisão temperatura: ±0.1°C; sensor: PT100
• Controle: microcomputador com LCD e ajuste PID adaptativo
• Conexões de fluido: mangueiras e tubulação 304 inox; tubo de aquecimento 304 SS sem costura, 3.0 mm
• Ssegurança: autodiagnóstico, proteções contra sobrecarga, interruptor de alta pressão, proteção contra sobretemperatura
• Opções: à prova de explosão, tensões alternativas, óleo térmico, portas duplas
