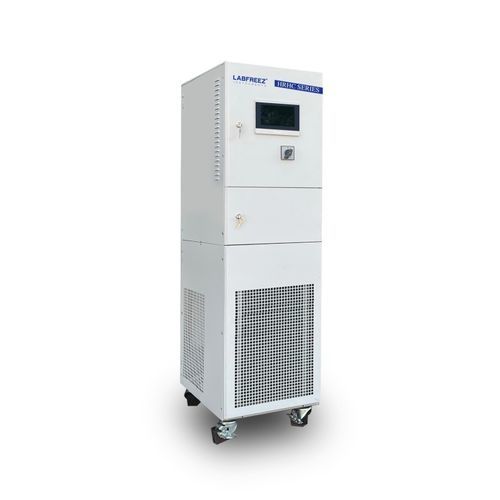

Termorregulador com display gráfico TFT HRHC-AH series

com touch screenPIDprogramável

Product description

• Sistema de controlo de temperatura por refrigeração e aquecimento projetado para reatores e processos com elevada libertação de calor.
• Aplicável a reatores SUS e reatores de parede dupla quando a diferença de temperatura excede 150°C.
• Permite arrefecimento rápido após reações a alta temperatura e ciclos rápidos de aquecimento/arrefecimento para polimerização e processos de fluxo avançado.

Typical application of refrigeration heating temperature control system

• Controlo termostático dinâmico de vasos de reação de alta pressão e reatores de dupla parede/vidro (fontes fria e quente).
• Controlo de temperatura para reatores microcanal, sistemas de controlo de pequena escala, controlo de temperatura de alimentação a vapor e testes de envelhecimento a baixa temperatura de materiais.
• Controlo combinado de fonte fria/ quente em química; arrefecimento/aquecimento de equipamentos para semicondutores; controlo de temperatura de câmaras de vácuo.

Advantages and functions of temperature control system of refrigeration

• Grande capacidade de temperatura (exemplos de intervalos disponíveis: −80~190°C, −70~220°C, −88~170°C, −55~250°C, −30~300°C); intervalo típico do modelo −25°C~200°C.
• Controlo inteligente de alta precisão com feedback PID e algoritmos dinâmicos especializados; controlador PLC.
• Potência de refrigeração de 0,5 a 1200 kW (dependente do modelo) para garantir estabilidade e repetibilidade de produção.
• Sistema de alarmes multifunção e proteções de segurança; permutaor de calor de placas e aquecedores em tubo para aumentar as taxas de aquecimento/arrefecimento.
• Ecrã tátil TFT a cores de 7 ou 10 polegadas com visualização gráfica de curvas de temperatura e exportação de dados para Excel.
• Bomba de acionamento magnético para evitar fugas de vedação; circulação totalmente fechada para prolongar a vida do fluido térmico e evitar névoa de óleo ou vapor.
• Tecnologia de arrefecimento de temperatura ultra‑alta capaz de arrefecer diretamente desde 300°C sem mudança de fluido ou pressurização em muitas configurações.

Design notes
O sistema adota um projeto de tubulação totalmente fechado e permutadores de calor de placas de alta eficiência para reduzir o fluido de transferência de calor necessário e melhorar a utilização térmica para mudanças rápidas de temperatura. Um vaso de expansão isola o meio de circulação próximo à temperatura ambiente para reduzir oxidação e absorção de humidade, diminuindo riscos de volatilidade e degradação ao longo da faixa de operação.

Advantage

• Ampla faixa de trabalho
• Elevada estabilidade e reprodutibilidade do processo
• Controlo de temperatura inteligente e de alta precisão
• Velocidades máximas de aquecimento/arrefecimento usando permutadores de placas e aquecimento em linha
• Alta potência frigorífica
• Grande faixa de temperatura sem troca de fluido
• Circulação fechada prolonga a vida útil do fluido térmico
• Pequena área ocupada
• Ecrã tátil TFT 7" / 10" a cores
• Funções abrangentes de aviso e segurança
• Arrefecimento rápido desde alta temperatura
• Bomba de acionamento magnético para evitar fugas da bomba de circulação

Application

• Sistemas de reatores / autoclaves
• Sistemas piloto e mini‑planta
• Scale up e desenvolvimento de processos
• Reatores de parede dupla
• Reatores Advanced‑Flow / microcanal
• Sistemas de destilação
• Testes de materiais e química combinatória
• Arrefecimento/aquecimento para a indústria de semicondutores
• Controlo de temperatura de câmaras de vácuo

Specifications (table)

• Model: HRHC-AH235W; HRHC-AH235; HRHC-AH255W; HRHC-AH255; HRHC-AH270W; HRHC-AH2A0W; HRHC-AH235 (exemplos)
• Intervalo de temperatura (°C): −25°C~200°C
• Modo de controlo: Feedback PID + cálculo dinâmico especial, controlador PLC
• Controlo de temperatura: Controlo orientado a processo/material
• Editor de programas: 20 programas, até 45 passos por programa
• Protocolo de comunicação: MODBUS RTU, interface RS485
• Feedback de temperatura: Quatro pontos — entrada/saída do meio, aquecedor e material no reator (sensores externos)
• Host de refrigeração: temperatura do host ajustável independentemente
• Precisão de temperatura: ±1°C (típico)
• Potência de aquecimento (exemplos): 3.5 kW; 5.5 kW; 7 kW; 10 kW
• Capacidade de refrigeração (exemplos): a 200°C: 3.5/5.5/7/10 kW; a 100°C: 3.5/5.5/7/10 kW; a 20°C: 3.5/5.5/7/10 kW; a −5°C: 3/4.5/6.6/8 kW; a −20°C: 1.8/2.8/3.8/4.6 kW
• Bomba de circulação (exemplos): Max 35 L/min @2 bar; Max 50 L/min @2 bar; Max 75 L/min @2 bar; Max 110 L/min @2 bar
• Compressor: Copeland (especificado)
• Válvula de expansão: Danfoss (especificado)
• Evaporador: Permutador de placas KAORI
• Painel de operação: ecrã táctil a cores 7", registo de curvas de temperatura, exportação para Excel (opções 7" / 10")
• Proteções de segurança: Autodiagnóstico; proteção de sobrecarga do congelador; interruptor de alta pressão; relé de sobrecarga; proteção térmica; proteção de baixo nível de líquido; proteção de alta temperatura; proteção por falha de temperatura
• Circulação fechada: Circulação totalmente fechada — sem névoa de óleo a alta temperatura, sem vapor de água a baixa temperatura; fornecimento automático de óleo a baixa temperatura
• Refrigerante: R-404A
• Tamanho de conexão: DN20 / DN25 / DN32 (dependente do modelo)
• Especificação arrefecida a água (exemplos): 800 L/H @1.5~4 bar; 1200 L/H @1.5~4 bar; 2000 L/H @1.5~4 bar; 2900 L/H @1.5~4 bar (dependente do modelo)
• Dimensões (mm exemplos): water-cooled 500×680×1250; air-cooled 500×680×1450 ou 650×700×1650 (dependente do modelo)
• Peso (exemplos): water-cooled 160 / 235 / 315 / 390 kg; air-cooled 195 / 265 / 355 / 425 kg (dependente do modelo)
• Alimentação (exemplos): AC380V 50Hz 6 kW (max); AC380V 50Hz 8 kW (max); AC380V 50Hz 11 kW (max); AC380V 50Hz 14 kW (max)
• Material da caixa: SUS 304
