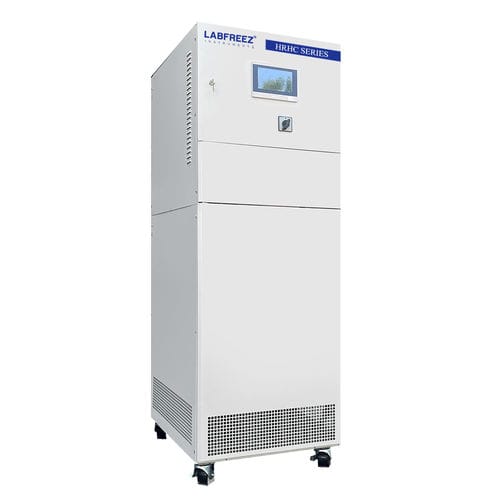

Termostato de circulação refrigerado HRHC-425W-2T N

para altas temperaturas

Product
Circulador frigorífico e aquecedor hermético (série HRHC) com controlo dinâmico de temperatura para gestão precisa da temperatura do material e do fluido de circulação.

Application
Projetado para integração com reatores, autoclaves, sistemas piloto e mini-plantas, reatores de parede dupla e de fluxo, sistemas de destilação, ensaios de materiais, química combinatória, indústria de semicondutores e câmaras de vácuo.

Advantages & Functions

• Sistema de circulação totalmente hermético que minimiza contaminação e prolonga a vida do fluido térmico.
• Amplos intervalos de temperatura de trabalho disponíveis dependendo do modelo/configuração (exemplos: potencialmente -100°C a +350°C).
• Controlo de temperatura feedforward PID inteligente para alta estabilidade e repetibilidade.
• Trocador de placas e circuito de aquecimento otimizado para melhorar as taxas de aquecimento/arrefecimento.
• Gama de potências frigoríficas desde frações de kW até várias centenas de kW conforme o modelo (aprox. 0,5–500 kW).
• Ecrãs táteis TFT opcionais (4", 7", 10") com visualização gráfica e exportação.
• Funções completas de alarmes e segurança; arrefecimento rápido a partir de altas temperaturas.
• Comunicação e monitorização remota opcionais via interface de computador (até ~200 m com configuração adequada).
• Pequena área ocupada face à capacidade disponível.

Structure design
Circulação de líquido em circuito fechado com vaso de expansão; trocador de calor de placas de alta eficiência reduz o volume de fluido térmico necessário e permite transições rápidas de temperatura. O vaso de expansão tem limite de temperatura para que apenas o seu fluido contacte o ar, reduzindo volatilização e risco. Muitos intervalos de controlo contínuo são possíveis sem alterar o fluido de transmissão de calor nem aumentar a pressão do sistema (exemplos: -80°C~190°C, -70°C~220°C, -88°C~170°C, -55°C~250°C, -30°C~300°C dependendo da configuração).

Key structural advantages

• Apenas o fluido do vaso de expansão entra em contacto com o ar (temperatura do vaso limitada, tipicamente ≤ ~60°C), reduzindo o risco de evaporação.
• Sem volatilização do fluido térmico a altas temperaturas.
• Menor necessidade de substituições frequentes de fluido em amplos intervalos de temperatura.

Display function

• Mostra todas as temperaturas de controlo do processo.
• Indica o nível de líquido do vaso de expansão e o estado do sistema frigorífico, do aquecedor e da bomba.
• Modos de controlo de temperatura selecionáveis para material e fluido; limites superior/inferior e diferencial camisa-material ajustáveis.
• Alarme de líquido vazio e opções de operação do compressor manual/automático.
• Exibição de curva de temperatura com zoom e exportação; seleção de receitas/programas e registo de alarmes.

Principle of process control
Arquitetura de duplo laço PID (laço principal + laço secundário) com feedforward. A saída do laço principal combinada com o sinal feedforward define os pontos de consigna do laço secundário para controlar estritamente os gradientes e minimizar overshoot e lag.

Circulation pump
Bombas magnéticas resistentes a altas temperaturas ou bombas sem fugas com eixo protegido para reduzir risco de fugas, baixo ruído e caudais adequados às necessidades de circulação do processo.

Electronic expansion valve
O controlo dinâmico do refrigerante em larga gama é obtido com válvulas de expansão eletrónicas (exemplo de fornecedor: Emerson) com controlo por motor de passo para ajuste fino do fluxo de refrigerante e melhoria da precisão de controlo.

Configuration software (optional)

• Conexão a computador para instalação, visualização em tempo real e registo.
• Alcance de comunicação até ~200 m com interface adequada.
• Facilita a definição de temperatura, registos de curva, seleção de programa e registo de alarmes.

Safety protection
Múltiplas proteções incluindo autodiagnóstico, proteção compresor alta/baixa tensão, proteção contra sobrecarga de bombas/compressores, alarmes de nível líquido alto/baixo, proteções independentes contra sobretemperatura, proteção de fase e corte da linha de circulação.

Connecting pipe
Conexões típicas e faixas de temperatura:

• Mangueira de borracha fluorada: -30°C a 200°C — tamanhos Φ12*16, Φ16*22, Φ20*26.
• Tubo metálico isolado: -60°C a 250°C — tamanhos DN15, DN20, DN25, M24*1.5, M30*1.5, M38*1.5.

Data interface & software (standard)

• Entradas PT100 para sensores de temperatura.
• Exportação de dados via USB.
• Interface RS485 (MODBUS RTU) disponível; saída de contacto de alarme.

Heat conduction medium
A seleção depende da temperatura de trabalho para operação estável. Opções de embalagem típicas do fabricante: 10 L, 25 L, 30 L, 200 L.

Optional

• Entrada de medição de temperatura 4–20 mA.
• Entrada de definição de temperatura 4–20 mA.
• Interface Ethernet, interface RS232 (MODBUS).
• Software de operação para PC (requer Ethernet) e caixa de controlo externa com ecrã tátil.

Common specifications

• Modo de controlo: Feedforward PID, controlo PLC.
• Controlo de temperatura: controlo e definições independentes para material e líquido de circulação.
• Capacidade de programas: até 20 programas, até 45 segmentos por programa.
• Protocolo: MODBUS RTU via RS485.
• Sensores: PT100 para meio de circulação e material (3 pontos de medição padrão); 4–20 mA opcional.
• Painel de controlo: ecrã tátil colorido 7" com visualização/registo de curva (outras dimensões opcionais).
• Dispositivos de segurança: autodiagnóstico, proteções contra sobrecarga, interruptor de alta pressão, relés de sobrecarga, proteções térmicas.
• Projeto de circuito fechado para evitar névoa de óleo em altas temperaturas e entrada de humidade em baixas temperaturas; alguns modelos suportam reposição automática do fluido térmico.

Laboratory example specifications
Exemplo gama média: -40°C a +200°C; controlo = Feedforward PID com PLC; precisão de controlo do fluido térmico tipicamente ±0.5°C; precisão temperatura material tipicamente ±1°C; potências de aquecimento exemplo: 2.5 kW a 10 kW; capacidade de refrigeração e caudal/pressão variam conforme modelo e temperatura.

Industrial example specifications
Exemplos de modelos industriais: HRHC-4A25W, HRHC-4A38W, HRHC-4A60W, HRHC-4A95W, HRHC-4A130W. Intervalo típico: -45°C a +250°C; precisão de controlo ~±1°C; potências de aquecimento de dezenas a centenas de kW em modelos maiores; opções com condensador arrefecido a água ou ar; estrutura em aço inoxidável (SUS304) comum.
