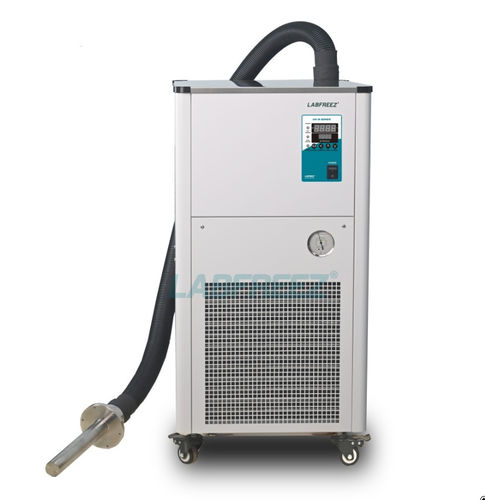

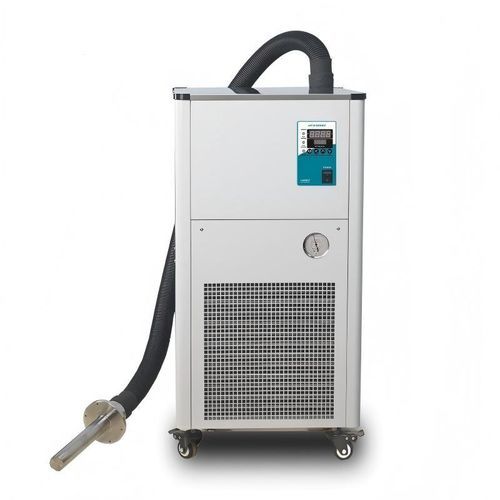

Refrigerador criogênico de simples estágio UIC-P series

flangeado

Descrição curta

• Opções de refrigeração -80°C, -100°C, -120°C, -135°C com refrigerante misto
• Sonda de arrefecimento por imersão com bobina personalizável em tamanho; material: aço inoxidável ou revestimento PTFE
• Equipado com compressor de marca reconhecida
• Projetado para captura de vapores à base de água ou solventes orgânicos
• Adequado para revestimento a vácuo Parylene e aplicações de armadilhas de vácuo
• Aplicável ao arrefecimento de armadilhas de alto vácuo e banhos criogénicos

Visão geral
A Série UIC-P utiliza refrigeração por compressão de estágio único e um refrigerante misto eficiente para fornecer desempenho de arrefecimento em temperaturas ultrabaixas. A sonda liga-se à unidade de refrigeração por meio de uma mangueira flexível e leve. Usos típicos incluem revestimento Parylene a vácuo, captura de condensados gasosos, banhos criogénicos e integração com armadilhas frias ou tanques líquidos para experiências em temperaturas ultrabaixas. O sistema pode atingir temperaturas até aproximadamente -145°C, dependendo do modelo e configuração. O evaporador em bobina (sonda de arrefecimento) pode ser personalizado quanto às dimensões para satisfazer requisitos específicos.

Principais características

• Temperatura mínima alcançável até aprox. -145°C (dependendo do modelo)
• Design compacto para instalação direta
• Arrefecimento rápido adequado a operações contínuas em ultrabaixas temperaturas
• Captura rápida de vapor de água para reduzir refluxo de óleo e gás
• Elimina a necessidade de nitrogénio líquido, reduzindo custos e riscos de manuseio

Faixa de aplicação

• Substituição do nitrogénio líquido em armadilhas frias e deteção de fugas com espectrómetro de massa He
• Deflector criogénico para bombas mecânicas com flange
• Arrefecimento ultrabaixo de gases de pequeno caudal
• Condensação e captura de vapor de água, óleo e gases em espaços confinados
• Focalização a frio e dessorção térmica em cromatografia gasosa
• Processamento de revestimento Parylene a vácuo
• Arrefecimento de armadilhas em sistemas de alto vácuo

Especificações (tabela)
Modelo | Temp. máx. | Capacidade de arrefecimento @-100°C | Diâmetro da bobina (mm) | Comprimento da bobina (mm) | Comprimento da mangueira (mm) | Potência total (W) | Alimentação (V/Hz) | Peso (kg) | Dimensões (mm)
UIC-80P | -80°C | 20 W | 25 | 300 | 1400 | 660 | 220/50 | 57 | 300*550*580
UIC-100P | -100°C | 150 W | 60 | 380 | 1400 | 860 | 220/50 | 72 | 440*520*930
UIC-120P | -120°C | 100 W | 16 | 600 | 1400 | 910 | 220/50 | 78 | 440*520*980
UIC-135P | -135°C | 50 W | 40 | 300 | 1400 | 970 | 220/50 | 92 | 500*550*1200

Especificações técnicas

• Nome da série: UIC-P Series (sonda de arrefecimento por imersão ultrabaixa temperatura)
• Temperatura mínima alcançável: até aprox. -145°C (dependendo do modelo e configuração)
• Modelos disponíveis e dados principais: UIC-80P (máx -80°C, 20 W @ -100°C), UIC-100P (máx -100°C, 150 W @ -100°C), UIC-120P (máx -120°C, 100 W @ -100°C), UIC-135P (máx -135°C, 50 W @ -100°C)
• Sonda / bobina de arrefecimento: vários diâmetros e comprimentos; diâmetro e comprimento personalizáveis
• Comprimento de ligação da mangueira: padrão 1400 mm (adaptável mediante pedido)
• Alimentação: 220 V / 50 Hz (padrão); potência elétrica total conforme especificado por modelo
• Casos de uso típicos: substituição de LN2 para armadilhas frias, revestimento a vácuo (Parylene), captura criogénica, focalização fria em cromatografia
