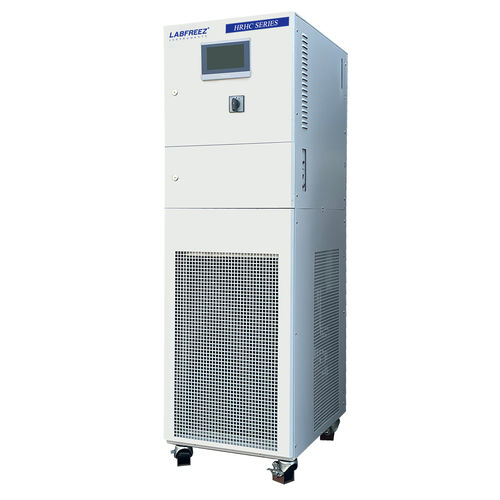

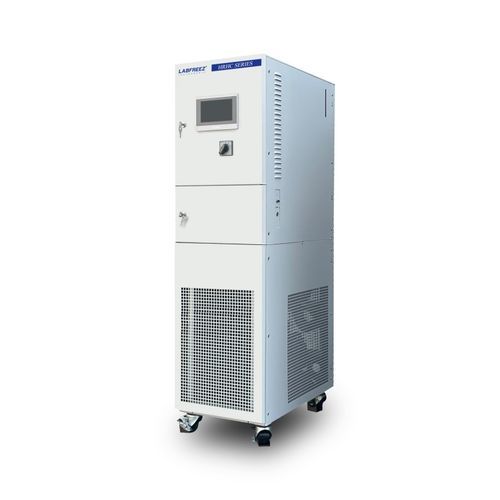

Circulador aquecedor HRHC-N series

aquecido

Descrição curta
Circulador de controlo dinâmico de temperatura concebido para testes de motores e baterias de nova energia. A série HRHC-N fornece controlo preciso de temperatura e caudal para aplicações laboratoriais e de bancada, com operação local e remota e proteções de segurança integradas.

Tipo de veículo de aplicação

• Veículo híbrido elétrico
• Veículo totalmente elétrico
• Veículo com motor a hidrogénio
• Veículo elétrico com célula de combustível
• Veículo elétrico de autonomia alargada
• Outros veículos de nova energia

Campo de aplicação automóvel
Projetado para o controlo preciso da temperatura de motores síncronos de íman permanente, motores de reluctância comutada, motores assíncronos e os seus controladores, utilizados no desenvolvimento e validação de veículos de nova energia.

Vantagens do produto

• Ecrã táctil a cores Siemens de 7 polegadas com modos de controlo local + remoto para operação flexível.
• Função de proteção automática contra avarias de carga com saídas de sinal para garantir a segurança do banco de ensaios e dos equipamentos.
• Principais componentes de fabricantes internacionais (compressor, válvula de expansão, sensores) para desempenho fiável.
• Acabamento do armário profissional com revestimento eletrostático de alta pressão adequado a ambientes industriais.
• Opções modulares: equipamento auxiliar e funcionalidades de controlo estendidas disponíveis mediante pedido.

Parâmetros técnicos (tabela)
model
HRHC-N475W | KHRHC-N4A10W | HRHC-N4A15W | HRHC-N4A25W
intervalo de temperatura
-40℃～+100℃
Precisão de controlo de temperatura
±0.5℃
Feedback de temperatura
Pt100
visualização temperatura
0.01k
Controlo de saída de caudal
3～30 L/min (HRHC-N475W); 3～40 L/min (outros modelos)
Precisão de controlo de caudal
±0.3 L/min
Visualização de pressão
Sensor de pressão Jeffron; pressão mostrada no ecrã táctil
potência de aquecimento
7.5 kW | 10 kW | 15 kW | 25 kW
Capacidade de arrefecimento (por modelo) a diferentes temperaturas
A 100℃: 7.5 kW | 10 kW | 15 kW | 25 kW
A 20℃: 7.5 kW | 10 kW | 15 kW | 25 kW
A 0℃: 7.5 kW | 10 kW | 15 kW | 25 kW
A -20℃: 4.5 kW | 6 kW | 10 kW | 16 kW
A -40℃: 1.8 kW | 2.5 kW | 4 kW | 6.5 kW
compressor
Emerson Valley Wheel / Danfoss Scroll Compressor
Válvula de expansão
Emerson / Danfoss Thermal Expansion Valve
Separador de óleo
Emerson
Filtro seco
Emerson / Danfoss
Evaporador
Permutador de calor de placas de alta eficiência
Entrada, ecrã
Ecrã táctil a cores Siemens 7 polegadas
Proteções de segurança
Auto-diagnóstico; proteção contra sobrecarga do congelador; interruptor de alta pressão; relé de sobrecarga; proteção térmica; proteção por baixo nível de líquido; proteção por alta temperatura; proteção por avaria de sensor
Sistema totalmente fechado
Sistema totalmente fechado: sem névoa de óleo a alta temperatura; baixa temperatura não absorve humidade do ar; meio térmico reposto automaticamente a baixa temperatura.
Fluido refrigerante
R404A / R507C
Tamanho de ligação
G3/4
Circulação de água 25℃ (requisito)
1500 L/H | 2000 L/H | 2800 L/H | 4500 L/H (por modelo respetivo)
Condensador arrefecido a água
Permutador tipo Paris / Shen's casing
Potência (MAX)
13 kW MAX | 17 kW MAX | 25 kW MAX | 38 kW MAX
Peso
280 kg | 320 kg | 360 kg | 620 kg
Alimentação elétrica
3p-380V 50Hz (padrão); opcional trifásico 220V 60Hz, 400V 50Hz, 440V 60Hz
Opções opcionais
Temperatura estendida para -40℃ ~ +150℃; controlo de caudal até 0.5 L/min; aumento do controlo de pressão de saída anticongelante; controlo de maior precisão de temperatura/caudal/pressão; barramento de comunicação CAN

Especificações técnicas

• Série / Modelo: HRHC-N Series (exemplos: HRHC-N475W, KHRHC-N4A10W, HRHC-N4A15W, HRHC-N4A25W)
• Intervalo de temperatura: -40℃ a +100℃ (padrão)
• Precisão de controlo de temperatura: ±0.5℃
• Sensor de feedback de temperatura: Pt100
• Resolução de visualização de temperatura: 0.01k
• Controlo de caudal: tip. 3–30 L/min (alguns modelos 3–40 L/min)
• Precisão de controlo de caudal: ±0.3 L/min
• Visualização de pressão: sensor Jeffron, mostrado no ecrã táctil
• Opções de potência de aquecimento: 7.5 kW, 10 kW, 15 kW, 25 kW
• Capacidade de arrefecimento: ver bloco de parâmetros técnicos acima
• Compressor: Emerson Valley Wheel ou Danfoss Scroll
• Válvula de expansão: Emerson ou Danfoss
• Tipo de evaporador: permutador de placas de alto desempenho
• Interface de utilizador: ecrã táctil a cores Siemens 7 polegadas (suporta controlo local e remoto)
• Proteções: auto-diagnóstico, proteções de sobrecarga/alta-baixa, proteção por avaria de sensor
• Sistema: circuito frigorífico totalmente fechado (evita névoa de óleo e absorção de humidade)
• Fluidos refrigerantes: R404A / R507C
• Ligação: G3/4
• Requisito de circulação de água (25℃): 1500–4500 L/H dependendo do modelo
• Opções de tensões e funcionalidades; barramento CAN e opções de controlo estendidas para temperatura/caudal/pressão
