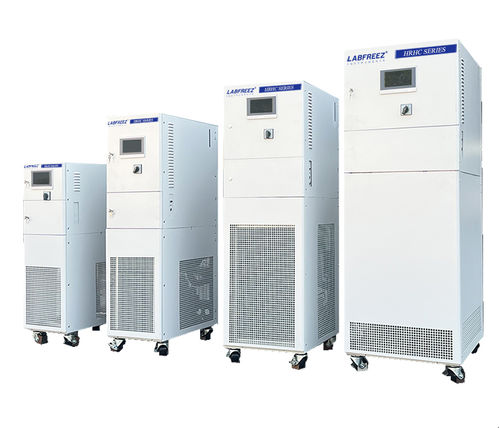

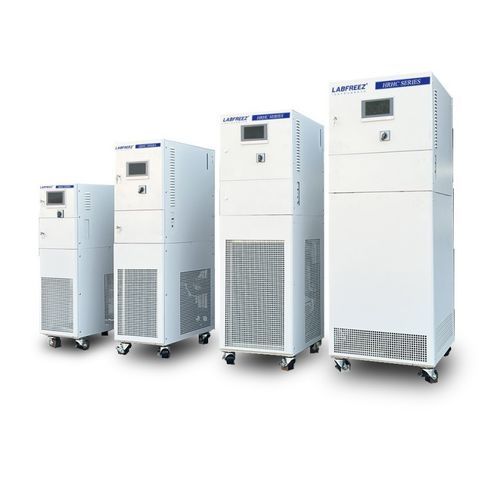

Termostato de circulação refrigerado HRHC series

para altas temperaturas

Aplicação: Os circuladores herméticos de refrigeração e aquecimento da série HRHC destinam‑se ao controlo externo de temperatura de reatores, autoclaves, unidades piloto, mini‑plants, reatores de parede dupla, reatores de fluxo, sistemas de destilação, ensaios de materiais, química combinatória, processos de semicondutores e câmaras de vácuo.

Vantagens e funções principais

• Sistema de circulação hermético em circuito fechado que preserva o fluido térmico e prolonga a sua vida útil.
• Ampla faixa de funcionamento (exemplos de variantes: de -100°C até +350°C dependendo do modelo e do fluido).
• Controlo PID em dupla malha com feed‑forward para gestão precisa das temperaturas do material e da jaqueta.
• Alta estabilidade e reprodutibilidade do processo.
• Trocador de calor de placas e circuito de aquecimento dedicados para resposta rápida de aquecimento/arrefecimento.
• Capacidades de arrefecimento de 0,5 kW a 500 kW (dependendo do modelo).
• Ecrãs tácteis TFT opcionais de 4", 7" ou 10" com visualização e exportação de curvas.
• Alarmes e proteções abrangentes.

Conceção estrutural

• Sistema de circulação de líquido totalmente fechado com vaso de expansão para reduzir consumo e volatilização do fluido térmico.
• O trocador de placas permite alterações rápidas de temperatura sem aumento de pressão.
• Exemplos de intervalos de controlo contínuos: -80°C~190°C, -70°C~220°C, -88°C~170°C, -55°C~250°C, -30°C~300°C (dependendo da variante).

Funções de visualização

• Visualização de todas as temperaturas de processo e curvas com zoom/exportação.
• Nível do vaso de expansão e indicadores de estado do compressor/aquecedor/bomba.
• Modo de controlo de temperatura e seleção de material/fluido térmico.
• Limites superior/inferior, ajuste delta jaqueta‑material e alarmes de baixo/vazio de fluido.
• Configuração do compressor manual/automática e gestão de receitas/programas.

Princípio de controlo de processo

• Controlo em dupla malha: PID mestre para o material e PID escravo para a jaqueta/circulação com compensação feed‑forward para reduzir atraso e overshoot.

Alta repetibilidade

• O design do sistema e a estratégia de controlo garantem alta repetibilidade de medição e reprodutibilidade do processo para escala e produção rotineira.

Bomba de circulação

• Bombas magnéticas resistentes a altas temperaturas ou bombas shield‑driven sem fugas disponíveis para operação em ampla faixa térmica, baixo ruído e menor risco de fugas.

Válvula de expansão eletrónica

• Controlo dinâmico de larga gama usando válvula de expansão eletrónica (p.ex. Emerson) com regulação por passos para melhorar a precisão no controlo do refrigente.

Software de configuração (opcional)

• Ligação a computador para captura de ecrã, registo de curvas e gestão de receitas.
• Comunicação remota até 200 m; fácil definição de consigna e registo de alarmes.

Proteções de segurança

• Múltiplas proteções: deteção de sequência de fases, proteção contra fugas, proteção alta/baixa tensão do sistema de refrigeração, sobrecarga de bomba/compressor, nível de líquido alto/baixo, duas proteções independentes contra sobretemperatura, proteção de água e fecho de linha de circulação; alarmes apresentados no ecrã tátil.

Tubagem de ligação (item / faixa temp. / porta de interface):
Mangueira de borracha fluorada - -30~200°C - Φ12*16, Φ16*22, Φ20*26
Tubo metálico isolado - -60~250°C - DN15, DN20, DN25, M24*1.5, M30*1.5, M38*1.5

Interface de dados & software (standard):

• Entradas de sensor de temperatura PT100.
• Exportação de dados USB.
• Interface RS485 (MODBUS RTU) e saídas de contactos de alarme.

Meio de condução de calor

• A escolha de um fluido de condução térmica estável é crítica. O fluido LABFREEZ está disponível em embalagens de 10L, 25L, 30L e 200L.

Opcional

• Entradas 4–20 mA para medição e definição de consigna.
• Interfaces Ethernet ou RS232 (MODBUS) e software de operação para PC.
• Caixa de controlo externa com ecrã tátil.

Especificações comuns

• Controlo: PID feed‑forward com PLC.
• Programas: 20 grupos × 45 segmentos.
• Sensores: PT100 para meio de circulação e material (3 pontos); 4–20 mA opcional.
• Painel: ecrã tátil colorido TFT (4", 7", 10") com visualização e registo de curvas.
• Potência de arrefecimento: 0,5–500 kW (dependendo do modelo).
• Trocador de calor: trocador de placas.
• Bomba: magnética ou shield‑driven sem fugas.
• Segurança: autodiagnóstico, proteções contra sobrecarga e térmicas, chave de alta pressão.

Especificações

• Marca: Labfreez Instruments
• Modelo / Série: HRHC Series
• Temperatura de serviço (exemplos): até -100°C a +250°C (dependente da variante)
• Controlo: dupla malha PID (feed‑forward), PLC, programas de receita
• Interfaces: PT100, exportação USB, RS485 (MODBUS); Ethernet/RS232/4–20 mA opcionais
• Display: TFT touchscreen colorido (4", 7", 10")
• Bomba de circulação: magnética ou shield‑driven sem fugas
• Potência de refrigeração: 0,5–500 kW (dependendo do modelo)
