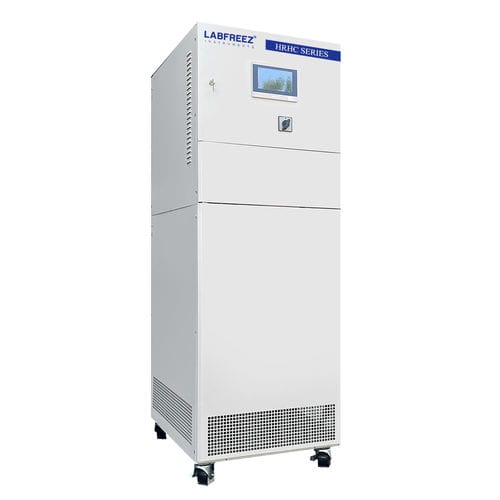

Termostato de circulação refrigerado HRHC

para altas temperaturas

Descrição curta
Circulador hermético de refrigeração e aquecimento da série HRHC com controlo PLC e regulação dinâmica de temperatura. Configurações disponíveis abrangem amplas faixas de temperatura de -100°C até +250°C (dependendo do modelo). Projetado para circulação de líquido em circuito fechado e controlo preciso da temperatura da amostra.

Aplicação
Adequado para sistemas de reatores, autoclaves, sistemas piloto e mini‑plantas, escala‑up operativo, reatores de parede dupla e de fluxo avançado, sistemas de destilação e vácuo, testes de materiais, química combinatória e processos da indústria de semicondutores.

Vantagens e funções

• Circulação hermética minimiza oxidação e perda do fluido térmico, melhorando precisão e vida útil.
• Ampla gama de trabalho conforme o modelo sem trocas frequentes de fluido.
• Controlo PID com feed‑forward e PLC para resposta rápida e estável.
• Elevada estabilidade e reprodutibilidade do processo.
• Permutador de calor a placas e tubagem otimizada para melhorar as taxas de aquecimento/arrefecimento.
• Potências de refrigeração e aquecimento escaláveis por modelo (aprox. 0,5–500 kW conforme configuração).
• Ecrãs táteis TFT opcionais (4", 7", 10") com interface gráfica.
• Funções abrangentes de alarme e segurança.
• Capacidade de arrefecimento rápido a partir de temperaturas elevadas.
• Software opcional de controlo e comunicação remota.
• Pequena área ocupada em relação à capacidade fornecida.

Concepção estrutural
Canalização totalmente fechada com permutador de placas de alta eficiência que reduz a necessidade de fluido térmico e acelera as transições de temperatura. A circulação de líquido em circuito fechado com vaso de expansão limita a temperatura de expansão e reduz o risco de volatilização/oxidação do fluido térmico, permitindo controlo contínuo em amplas faixas sem aumento de pressão nem substituições frequentes do fluido.

Função de visualização

• Visualização de todas as temperaturas de controlo do processo.
• Indicação do nível de líquido do vaso de expansão.
• Indicação do estado do sistema de refrigeração e do aquecedor.
• Indicação do estado da bomba de circulação.
• Modo de controlo de temperatura selecionável: material vs fluido térmico.
• Limites superiores/ inferiores de temperatura ajustáveis e diferença permitida entre camisa e material ajustável.
• Alarme de nível de líquido vazio e seleção manual/automática do compressor de refrigeração.
• Visualização de curvas de temperatura com zoom e exportação.
• Programação de receitas e visualização de notas de alarme.

Princípio de controlo do processo
Sistema com dois laços PID (principal e secundário) com sinal feed‑forward para reduzir atraso e overshoot. As saídas combinadas fornecem controlo preciso do gradiente e rápida estabilização para processos sensíveis à temperatura.

Proteção de segurança
Inclui proteção de sequência de fase, deteção de fugas, proteção de alta/baixa pressão do circuito de refrigeração, proteção contra sobrecarga da bomba e do compressor, proteção de nível de líquido alto/baixo, dupla proteção independente contra sobretemperatura e proteção de fecho da linha de circulação. Modelos refrigerados a ar ou unidades operando abaixo de -45°C podem incluir um permutador auxiliar arrefecido a água para melhorar o desempenho em temperaturas ambiente elevadas.

Tubagem de ligação (itens / intervalo temp. / porta de interface)
Mangueira de borracha de flúor — -30 ~ 200°C — Φ12×16, Φ16×22, Φ20×26
Tubo metálico isolado — -60 ~ 250°C — DN15, DN20, DN25, M24×1.5, M30×1.5, M38×1.5

Interface de dados & software (configuração padrão)

• Entradas PT100 para sensores de temperatura.
• Interface USB para exportação de dados.
• Interface RS485 (protocolo MODBUS RTU).
• Saídas de contacto de alarme.

Especificações técnicas

• Opções de faixa de temperatura: -10 ~ +200°C; -25 ~ +200°C; -45 ~ +250°C; -60 ~ +250°C; -90 ~ +250°C; -100 ~ +100°C (dependendo do modelo).
• Potência de refrigeração: modelos típicos de 15 kW até ~130 kW (dependendo do modelo); configurações estendidas até ~500 kW disponíveis.
• Potência de aquecimento: faixas semelhantes às de refrigeração (dependendo do modelo).
• Controlo: PID feed‑forward com controlo PLC.
• Pontos medidos/controlados: meio de circulação e material (PT100 standard; 3 pontos no material).
• Capacidade de programa: 20 grupos de programas, até 45 segmentos por grupo.
• Protocolos & interfaces: MODBUS RTU / RS485, USB export, contactos de alarme.
• Painel de controlo: ecrã tátil a cores 7" standard (outras dimensões opcionais) com visualização e registo de curvas.
• Segurança: múltiplas proteções integradas (pressão, nível, sobrecarga, sobretemperatura).
• Conceção: circuito totalmente fechado para evitar névoa de óleo e entrada de humidade; reabastecimento automático do fluido térmico.
• Série: HRHC Series.
