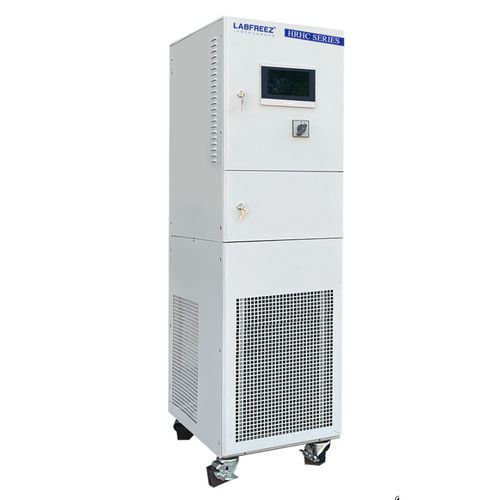

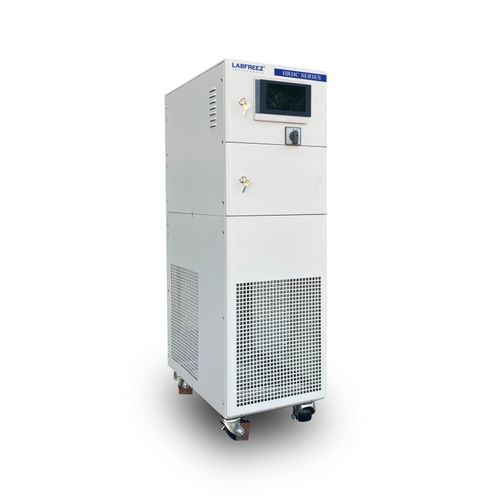

Termostato de circulação refrigerado HRHC-625W

para altas temperaturas

Visão geral do produto
A série HRHC de circuladores refrigerantes e aquecedores herméticos fornece circulação de líquido em circuito fechado para controlo dinâmico de temperatura de amostras e equipamentos de processo numa ampla faixa de trabalho (configurações típicas de -60°C a +250°C). O sistema é projetado para controlo de temperatura preciso e repetível em aplicações de laboratório e piloto.

Aplicação
As unidades HRHC podem ser ligadas a reatores jaquetados, reatores de vidro, autoclaves, linhas piloto, sistemas mini plant, operações de scale-up, reatores de parede dupla, reatores de fluxo avançado, sistemas de destilação e vácuo, ensaios de materiais e câmaras de processo para a indústria de semicondutores.

Vantagens e funções

• Circulação hermética que minimiza contaminação e prolonga a vida útil do fluido circulante.
• Amplas faixas de temperatura conforme configuração (exemplos até -100°C a +350°C em configurações selecionadas sem troca de fluido).
• Controlo PID inteligente com feed-forward para elevada estabilidade e reprodutibilidade.
• Permutadores de calor de placas e condutas de aquecimento otimizadas para melhorar as taxas de aquecimento/arrefecimento.
• Potência frigorífica escalável de ~0,5 kW até várias centenas de kW dependendo do modelo.
• Displays TFT touchscreen opcionais de 4", 7" ou 10".
• Funções abrangentes de aviso e segurança.
• Arrefecimento rápido a partir de altas temperaturas.
• Software de comunicação/controlo opcional com distância de comunicação estendida.
• Design compacto para integração em laboratório ou planta.

Design estrutural
O sistema emprega tubagem totalmente fechada com permutador de calor de placas de alta eficiência e um vaso de expansão com limitação de temperatura para reduzir volatilização e contacto com o ar. Vantagens:

• Apenas o meio no vaso de expansão contacta o ar (vaso limitado a ~60°C), reduzindo o risco de volatilização.
• Sem volatilização do meio de transferência de calor em altas temperaturas.
• Não é necessário mudar o meio para controlo contínuo em amplas faixas de temperatura (exemplos: -80°C~190°C, -70°C~220°C, -88°C~170°C, -55°C~250°C, -30°C~300°C dependendo da configuração) sem aumento de pressão.

Funções de visualização / controlo

• Visualização de temperaturas de processo (material e jaqueta).
• Indicação do nível de líquido no vaso de expansão.
• Indicadores do estado do sistema frigorífico, aquecedor e bomba de circulação.
• Modos de controlo de temperatura selecionáveis (material e meio).
• Definição de limites superior/inferior de temperatura.
• Definição da diferença de temperatura entre jaqueta e material do reator.
• Alarme de baixo nível de líquido.
• Seleção compressor manual/automático.
• Exibição de curva de temperatura com zoom e exportação.
• Configuração de receitas/programas e exibição de registo de alarmes.

Princípio de controlo
O sistema utiliza um duplo loop PID (mestre e escravo) com feed-forward para minimizar atraso e overshoot: a saída PID mestre combinada com feed-forward gera os setpoints escravos, permitindo controlo preciso de gradientes de temperatura e resposta rápida a alterações de setpoint.

Bomba de circulação
Usam-se bombas magnéticas resistentes a altas temperaturas ou bombas sem fugas para minimizar risco de fugas; os modelos oferecem baixo ruído e faixas de caudal/pressão adequadas à unidade seleccionada.

Válvula de expansão electrónica
O controlo dinâmico do circuito frigorífico faz-se por uma válvula de expansão electrónica (p.ex. Emerson) que regula com precisão o fluxo de refrigerante (controlo por passos, p.ex. 0–750 passos/min), melhorando a estabilidade do arrefecimento.

Software de configuração (opcional)

• Ligação a PC opcional via Ethernet/RS232/RS485 para registar e mostrar o ecrã do controlador no PC.
• Distância de comunicação até ~200 m com interfaces adequadas.
• Funcionalidades do software: configuração de temperatura simplificada, visualização em tempo real, registo de curvas, selecção de programas e gravação de alarmes.

Protecções de segurança
Funções extensivas de segurança e autodiagnóstico: protecção de sequência de fases, protecção contra fugas, protecções frigoríficas alta/baixa pressão e tensão, protecção contra sobrecarga da bomba, protecção contra sobrecarga do compressor, protecção de nível de líquido alto/baixo, duas protecções independentes contra sobretemperatura, protecção de água e protecção de fecho da linha de circulação com alarmes/visualização.

Tubagem de ligação (exemplos da documentação)
Items | Faixa temp. | Porta de interface
Mangueira de borracha fluorada | -30~200°C | Φ12×16, Φ16×22, Φ20×26
Tubo metálico isolado | -60~250°C | DN15, DN20, DN25, M24×1.5, M30×1.5, M38×1.5

Interface de dados & software (standard)

• Entradas de sensor PT100.
• Interface USB para exportação de dados.
• Interface RS485 (protocolo MODBUS RTU).
• Saída de contacto de alarme.

Meio de condução de calor
A escolha do fluido de transferência térmica é importante para garantir operação estável. LABFREEZ fornece fluidos em embalagens (10L, 25L, 30L, 200L). Escolha o fluido conforme a temperatura de trabalho do sistema.

Opções

• Entrada de medição de temperatura 4–20 mA.
• Entrada de setpoint de temperatura 4–20 mA.
• Interface Ethernet.
• Interface RS232 (protocolo MODBUS).
• Software de operação para PC (requer Ethernet).
• Caixa de controlo externa com ecrã tátil.

Características / especificações técnicas

• Modo de controlo: Feed-forward PID, controlo PLC.
• Controlo de temperatura: temperaturas do material e do líquido de circulação controláveis e ajustáveis.
• Programa: até 20 programas × 45 segmentos.
• Protocolo: MODBUS RTU via RS485.
• Sensores de temperatura: entradas PT100 para meio de circulação e processo (3 pontos de medição). 4–20 mA opcional.
• Painel de controlo: ecrã táctil a cores 7" com visualização e registo de curvas (exemplo).
• Segurança: autodiagnóstico; protecções de sobrecarga compresor/pump; protecções alta/baixa pressão e temperatura.
• Sistema de circuito fechado: completamente fechado para evitar névoa de óleo ou absorção de humidade e comportamento de reabastecimento automático a baixa temperatura.
