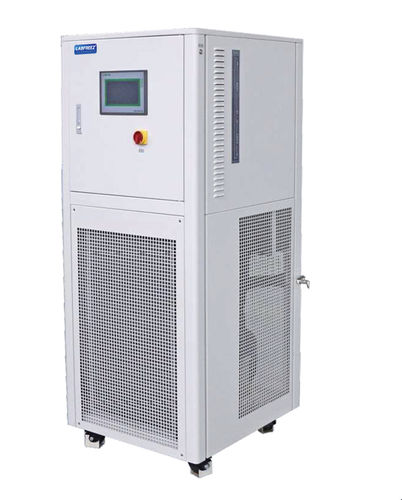

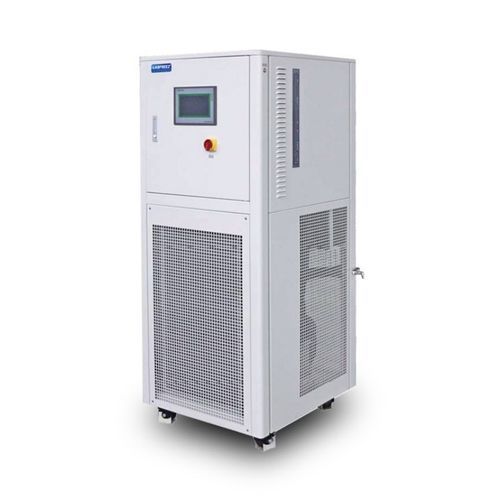

Resfriador de líquido LRC-50 series

para refrigeraçãode laboratóriocom condensação a ar

Descrição
Refrigerador de circulação fechada projetado para evitar a contaminação do fluido circulante e ampliar a vida útil do meio de transferência de calor. Adequado para laboratórios, resfriamento de processos e ensaios de baixa temperatura que exigem controle estável até −50°C.

Características

• Projeto de circuito fechado que minimiza a contaminação do fluido circulante e prolonga a vida útil do líquido.
• Proteções de segurança em múltiplos níveis para operação confiável.
• Compressores de marca; tecnologia de refrigeração em cascata para resfriamento profundo.
• Design centrado no usuário para maior facilidade de operação e manutenção.
• Sistema de dois condensadores eficiente.
• Controlador em cascata informatizado com resolução de 0,1°C; faixa −50°C a 30°C; sensor PT100.
• Estabilidade a baixa temperatura garantida por design otimizado do troco frio.
• Possibilidade de ajustar o diferencial de ligar/desligar do compressor.
• Monitoramento da temperatura ambiente para evitar elevação indevida da temperatura interna durante a operação.
• Múltiplos alarmes: sobretemperatura, falha de sensor, alta pressão, superaquecimento do compressor, nível de líquido.
• Proteção por atraso de partida; protetores em cascata em três níveis.
• Aterramento de todas as peças.
• Circulação totalmente fechada: sem vapor a baixa temperatura e garante a pureza do meio refrigerante; prolonga a vida útil mesmo se formarem cristais de gelo.
• Bomba de circulação de alto desempenho capaz de operação contínua 24/7.
• Permuta térmica por placas para melhorar a eficiência de troca térmica.

Parâmetros técnicos (tabela)
Modelo: LRC-5018 | LRC-5040 | LRC-5062 | LRC-5090 | LRC-50A1 | LRC-50A2
Faixa de temperatura do meio: -50°C ~ 30°C | -50°C ~ 30°C | -50°C ~ 30°C | -50°C ~ 30°C | -50°C ~ 30°C | -50°C ~ 30°C
Controle de temp.: Controlador multifuncional ASET (todos os modelos)
Controle temp. opcional: Controle da temperatura de saída do meio condutor de calor
Protocolo de comunicação: MODBUS RTU, interface RS485
Feedback de temp.: Feedback de temperatura do meio PT100
Capacidade de refrigeração (-10°C): 1.5 kW | 3.2 kW | 4.5 kW | 6.2 kW | 8.3 kW | 12 kW
Capacidade de refrigeração (-20°C): 1.2 kW | 2.7 kW | 3.8 kW | 5.5 kW | 7 kW | 10 kW
Capacidade de refrigeração (-40°C): 0.4 kW | 0.75 kW | 1.15 kW | 1.5 kW | 2.1 kW | 3 kW
Bomba de circulação (típ.): Max20L/min 0.7BAR | Max20L/min 0.7BAR | Max35L/min 1BAR | Max35L/min 1BAR | Max75L/min 1BAR | Max75L/min 1BAR
Capacidade de armazenamento de líquido: 15L | 20L | 25L | 30L | 35L | 45L
Compressor: Tecumseh | Copeland | Copeland | Copeland | Copeland | Copeland
Evaporador: Tubo de cobre (todos os modelos)
Controlador operacional: Tela tátil colorida de 7 polegadas; registro de curva de temperatura; exportação em formato Excel
Proteções de segurança: Autodiagnóstico; proteção contra sobrecarga do freezer; interruptor de alta pressão; relé de sobrecarga; dispositivo de proteção térmica; outras proteções
Refrigerante: R-404A
Tamanho de conexão: DN-15 | DN20 | DN20 | DN20 | DN20 | DN-20
Tamanho do produto (resfriado a ar): 400×600×1050 mm | 500×680×1350 mm | 550×680×1450 mm | 550×680×1550 mm | 620×680×1650 mm | 750×750×1750 mm
Peso (resfriado a ar): 145 kg | 185 kg | 230 kg | 275 kg | 340 kg | 380 kg
Alimentação: AC220V 50Hz 2.2kW (máx) | AC380V 50Hz 3.5kW (máx) | AC380V 50Hz 4.5kW (máx) | AC380V 50Hz 6kW (máx) | AC380V 50Hz 7kW (máx) | AC380V 50Hz 9kW (máx)
Material: Aço laminado a frio pintado (padrão)
Bombas opcionais: 35L/min 2.5bar; 50L/min 2.5bar; 110L/min 2.5bar
Material opcional: SUS304 aço inoxidável
Opcional (pressão): Bomba de circulação máx. 6 bar disponível
Potência opcional: 220V 60Hz trifásico; 440–480V 60Hz trifásico
Observação: É possível fabricar maior capacidade de armazenamento de água conforme solicitado.

Especificações técnicas

• Tipo de produto: Refrigerador de circulação fechada (série LRC-50).
• Faixa de temperatura: -50°C a 30°C; resolução 0,1°C; sensor PT100.
• Controlador: Controlador multifuncional ASET com tela tátil colorida de 7 polegadas e registro/exportação de curvas de temperatura.
• Tecnologia de refrigeração: Refrigeração em cascata; sistema de dois condensadores; evaporador em tubos de cobre.
• Compressores: Compressores de marca (Tecumseh ou Copeland conforme modelo).
• Bomba de circulação: Múltiplas opções de vazão/pressão (tip. até 75 L/min; opcional até 110 L/min; até 2,5 bar); projetada para operação contínua.
• Exemplos de capacidade de refrigeração: até 12 kW (@ -10°C) conforme o modelo; valores fornecidos para -10°C, -20°C e -40°C.
• Capacidade de armazenamento de líquido: de 15 L até 45 L conforme o modelo; reservatórios maiores disponíveis sob pedido.
• Comunicação: MODBUS RTU (RS485).
• Segurança e proteções: alarmes múltiplos, autodiagnóstico, proteção contra sobrecarga e térmica, interruptor de alta pressão, proteção por atraso de partida, aterramento de todas as partes.
• Refrigerante: R-404A.
• Construção: Aço laminado a frio pintado padrão; SUS304 opcional.
• Tamanhos de conexão e dimensões: conexões DN15–DN20; tamanhos e pesos variam por modelo (ver tabela).
• Opções de alimentação: padrão AC220V 50Hz ou AC380V 50Hz; opções trifásicas 60Hz.
