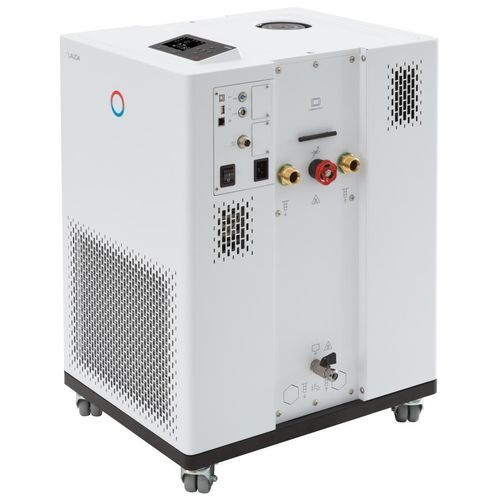

Termostato eletrônico Integral IN 230 TW

ajustávelprogramávelcom relé

Visão geral do produto
Conceito modular de interfaces para integração flexível do termostato de processo Integral IN 230 TW em circuitos industriais de controlo de temperatura. Equipamento de série com Ethernet, USB e Pt100; interfaces e protocolos adicionais podem ser adicionados por módulos. Refrigeração integrada para controlo dinâmico de circuitos externos.

Principais características

• Termostato de processo com sistema de refrigeração integrado para controlo dinâmico da temperatura em circuitos externos
• Gestão de fluidos térmicos com propriedades armazenadas
• Controlador contínuo totalmente electrónico com acção PID para controlo interno e externo
• Protecção por nível baixo e protecção ajustável contra sobretemperatura com alarme acústico para fluidos inflamáveis e não inflamáveis
• Entrada para Pt100 externo integrada; segundo Pt100 externo possível via módulo de interface
• Programador com 150 segmentos temperatura/tempo, separáveis em 5 programas — optimizado para rampas de temperatura
• Servidor web integrado para operação via browser em PC, tablet ou smartphone; transferência segura por autenticação e encriptação
• Utilização de refrigerantes HFC conforme o regulamento (UE) 573/2024
• Ecrã TFT a cores com indicação simultânea do valor real e do valor de consignação e representação gráfica do perfil de temperatura
• Entrada fácil via cursor e teclas soft; tecla Tmax adicional para protecção contra sobretemperatura
• Função de auto-adaptação para determinação automática dos parâmetros de controlo
• Bomba de pressão extremamente potente com indicação digital da pressão
• Indicação remota de avaria através de contacto flutuante
• Bypass ajustável para limitação de pressão
• Sistema SmartCool para gestão digital de refrigeração energeticamente eficiente incluindo controlo do compressor
• Navegação em texto claro; línguas seleccionáveis: DE, EN, FR, ES, IT, RU
• Assistente SelfCheck para diagnóstico do sistema
• Sistema PowerAdapt para utilização máxima da potência de aquecimento de acordo com a alimentação
• Interfaces USB e Ethernet de série
• Opção de actualização com até 2 módulos de interface adicionais (RS232/485, Profibus, analógico, contacto ou EtherCAT)
• Condensador arrefecido a água

Gama de trabalho

• Temperatura mínima de trabalho: -32 °C
• Temperatura máxima de trabalho: 120 °C
• Estabilidade de temperatura: 0.05 ± K

Capacidade de refrigeração (50 Hz)
Temperatura | Meio de tempera | Capacidade de refrigeração 50 Hz
100 °C | Óleo térmico | 2,3 kW
20 °C | Etanol | 2,3 kW
10 °C | Etanol | 2,3 kW
0 °C | Etanol | 1,9 kW
-10 °C | Etanol | 1,3 kW
-20 °C | Etanol | 0,75 kW
-30 °C | Etanol | 0,35 kW


Número de peça
L002665

Especificações técnicas

• Intervalo de temperatura de trabalho: -32 ... 120 °C
• Intervalo de temperatura ambiente: 5 ... 40 °C
• Estabilidade de temperatura: 0.05 ± K
• Potência de aquecimento máx.: 2,7 kW
• Consumo máximo de energia: 3,7 kW (16 A)
• Pressão de descarga máx.: 3,5 bar
• Vazão máxima da bomba (pressão): 40 L/min
• Rosca de ligação entrada/saída (externa): G 3/4"
• Tamanho da mangueira entrada/saída: 3/4"
• Volume de enchimento mínimo: 3,6 L
• Volume de enchimento máximo: 8,7 L
• Rosca de ligação de água de arrefecimento (externa): 3/4"
• Temperatura recomendada da água de arrefecimento: 15 °C; máx.: 30 °C
• Vazão de água de arrefecimento: 3 L/min; Δp mínimo: 0,8 bar; pressão máx.: 10 bar
• Dimensões (L×P×A): 430 x 550 x 760 mm
• Peso: 85 kg
• Nível sonoro: 60 dB(A)
• Alimentação: 230 V; 50 Hz (cabo com ficha angular CEE7/7)
