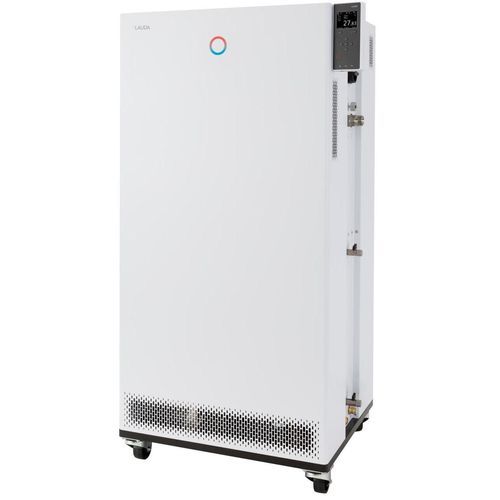

Termorregulador com display gráfico TFT Integral IN 1850 XTW

com touch screende águaprogramável

Visão geral do produto
Opera o termostato de processo Integral IN 1850 XTW através do ecrã TFT a cores integrado ou, opcionalmente, através de uma unidade de operação tátil intuitiva. A unidade integra refrigeração e um sistema de bomba avançado para controlo dinâmico da temperatura em circuitos externos.

Características

• Termostato de processo com sistema de refrigeração integrado para controlo dinâmico de temperatura em circuitos externos
• Gestão de fluidos de troca térmica com dados das substâncias armazenados
• Detetores de aviso de gás certificados ATEX com alarme e corte automático e interface de estado externa para sistemas de segurança de nível superior
• Função self-adapt para determinação dos parâmetros de controlo
• Potente bomba LAUDA Variopump (bomba de pressão) com 8 níveis de saída selecionáveis ou controlo da pressão de saída
• Sinalização remota de avaria através de contacto flutuante
• Programador com 150 segmentos temperatura/tempo, separáveis em 5 programas, otimizado para rampas de temperatura
• Servidor web integrado para operação baseada em browser em PC, tablet ou smartphone; transferência segura por autenticação e encriptação
• Ecrã TFT a cores para indicação simultânea de valor real e valor de consigna e representação gráfica do perfil de temperatura
• Entrada via cursor e teclas soft; tecla Tmax dedicada para proteção por sobretemperatura
• Paragem rápida via botão preto e contactos para libertação remota
• Sistema PowerAdapt para utilizar a potência de aquecimento máxima permitida pela alimentação
• Interfaces USB e Ethernet de série; possibilidade de expansão com até 2 módulos de interface adicionais (RS232/485, Profibus, analógico, contacto ou módulo EtherCAT)
• Indicação digital da pressão da bomba
• Condensador refrigerado a água
• Navegação de menu em texto claro; seis idiomas selecionáveis: DE, EN, FR, ES, IT, RU
• Assistente SelfCheck para diagnóstico do sistema
• Controlador contínuo totalmente electrónico com ação PID para controlo interno e externo
• Deteção de nível baixo e proteção ajustável contra sobretemperatura com alarme acústico para líquidos inflamáveis e não inflamáveis
• Porta para Pt100 externa integrada; segundo Pt100 externo possível via módulo de interface
• Bypass integrado e ajustável
• Volume interno muito pequeno e grande vaso de expansão não termostatado (sistema de camada de fluido frio)
• Compatível com refrigerantes naturais

Área de trabalho

• Temperatura mínima de trabalho: -50 °C
• Temperatura máxima de trabalho: 220 °C
• Estabilidade de temperatura: 0.05 ± K

Capacidade de refrigeração (nível da bomba e meio) — tabela
Temperatura | Nível da bomba | Meio de temperagem | Capacidade de refrigeração 50 Hz | Capacidade de refrigeração 60 Hz
200 °C | 8 | Óleo térmico | 20 kW | 20 kW
100 °C | 8 | Óleo térmico | 20 kW | 20 kW
20 °C | 8 | Etanol | 20 kW | 20 kW
10 °C | 8 | Etanol | 17.8 kW | 20 kW
0 °C | 8 | Etanol | 13.2 kW | 15.5 kW
-10 °C | 8 | Etanol | 9.4 kW | 10.8 kW
-20 °C | 4 | Etanol | 6.8 kW | 7.8 kW
-30 °C | 4 | Etanol | 4.2 kW | 5.4 kW
-40 °C | 4 | Etanol | 2.2 kW | 2.7 kW
-50 °C | 2 | Etanol | 1.35 kW | 1.6 kW


Folha de dados
Folha de dados disponível para o Integral IN 1850 XTW (ficha técnica do produto referenciada na página).

Especificações técnicas

• Intervalo de temperatura de trabalho: -50 ... 220 °C
• Intervalo de temperatura ambiente: 5 ... 40 °C
• Estabilidade de temperatura: 0.05 ± K
• Potência de aquecimento máx.: 16 kW
• Consumo máximo de potência: 18 kW
• Consumo de corrente: 25 A
• Pressão de descarga máxima: 6,0 bar
• Vazão máxima da bomba (pressão): 120 L/min
• Rosca de ligação entrada/saída (externa): M38 x 1,5
• Tamanho da mangueira de entrada/saída: 1"
• Volume de enchimento min.: 8 L
• Volume de enchimento máx.: 28.6 L
• Rosca de ligação água de refrigeração (externa): 3/4"
• Temperatura de água de refrigeração recomendada: 15 °C
• Temperatura máxima água de refrigeração: 30 °C
• Vazão de água de refrigeração: 24 L/min
• Diferença mínima de pressão da água de refrigeração: 0.8 bar
• Pressão máxima da água de refrigeração: 10 bar
• Dimensões (L x P x A): 760 x 650 x 1605 mm
• Peso: 291 kg
• Nível de ruído: 58 dB(A)
• Alimentação: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Ficha de alimentação: Cabo de alimentação com ficha (IEC 60309, 5 pólos, CEE, vermelho, 32 A)
