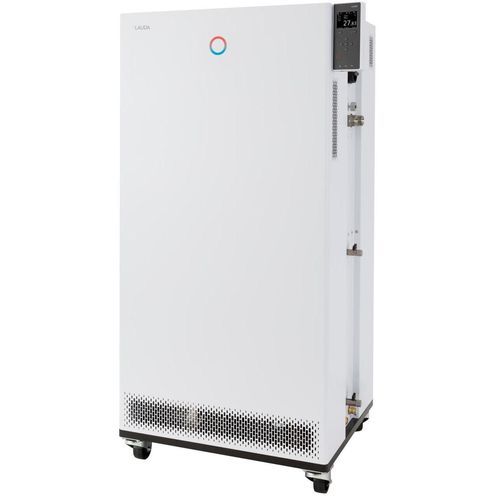

Termorregulador com touch screen Integral IN 590 XTW

com display gráfico TFTprogramávelcom resfriamento direto

Visão geral
Comande o termostato de processo Integral IN 590 XTW pelo ecrã TFT a cores na unidade ou, opcionalmente, por uma unidade de operação tátil intuitiva. Projetado para controlo dinâmico de temperatura de circuitos externos, integra refrigeração, controlo avançado e várias interfaces para aplicações industriais.

Principais características

• Termostato de processo com sistema de refrigeração integrado para controlo dinâmico de um circuito externo
• Navegação de menu em texto claro; idiomas selecionáveis: DE, EN, FR, ES, IT, RU
• Controlador contínuo totalmente electrónico com acção PID para regulação interna e externa
• Bomba LAUDA Variopump de pressão com 8 níveis seleccionáveis ou controlo da pressão de saída
• Indicação remota de avaria por contacto flutuante
• Servidor web integrado para operação via browser a partir de PC, tablet ou smartphone; transferência segura por autenticação e encriptação
• Muito baixo volume interno e grande vaso de expansão não termostatado (sistema de camada de fluido frio)
• Condensador arrefecido a água
• Visor TFT a cores com indicação simultânea de valor real e de consigna e representação gráfica do perfil de temperatura
• Introdução por cursor e teclas soft; tecla adicional Tmax para protecção contra sobretemperatura
• Função de auto-adaptação para determinação dos parâmetros de controlo
• Interfaces USB e Ethernet de série; exportação de dados para USB
• Possibilidade de até 2 módulos de interface adicionais (RS232/485, Profibus, analógico, contacto ou EtherCAT)
• Visualização digital da pressão da bomba
• SmartCool para gestão digital de refrigeração com economia de energia, incluindo automação do compressor
• Utiliza refrigerantes convencionais (HFC) em conformidade com o Regulamento (UE) 573/2024 sobre gases fluorados
• Gestão de meios de transferência de calor com propriedades armazenadas
• Assistente SelfCheck para diagnóstico do sistema
• PowerAdapt para utilização da máxima potência térmica possível sem sobrecarregar a alimentação
• Porta para Pt100 externo integrado; segundo Pt100 externo possível via módulo de interface
• Programador com 150 segmentos temperatura/tempo, repartíveis em 5 programas
• Bypass integrado e ajustável
• Protecção por baixo nível e protecção ajustável por sobretemperatura com alarme acústico para uso com líquidos inflamáveis e não inflamáveis

Intervalo de trabalho

• Temperatura mínima de trabalho: -90 °C
• Temperatura máxima de trabalho: 220 °C
• Estabilidade de temperatura: 0.05 ± K

Capacidade frigorífica (valores selecionados)
200 °C | Nível bomba 8 | Óleo térmico | 50 Hz: 4,5 kW | 60 Hz: 4,5 kW
100 °C | Nível bomba 8 | Óleo térmico | 50 Hz: 4,5 kW | 60 Hz: 4,5 kW
20 °C | Nível bomba 8 | Etanol | 50 Hz: 4,5 kW | 60 Hz: 4,5 kW
10 °C | Nível bomba 8 | Etanol | 50 Hz: 4,45 kW | 60 Hz: 4,45 kW
0 °C | Nível bomba 8 | Etanol | 50 Hz: 4,4 kW | 60 Hz: 4,4 kW
-20 °C | Nível bomba 4 | Etanol | 50 Hz: 4,6 kW | 60 Hz: 4,6 kW
-60 °C | Nível bomba 4 | Etanol | 50 Hz: 2,7 kW | 60 Hz: 2,7 kW
-90 °C | Nível bomba 2 | Etanol | 50 Hz: 0,2 kW | 60 Hz: 0,2 kW


Especificações técnicas

• Intervalo de temperatura de trabalho: -90 ... 220 °C
• Intervalo de temperatura ambiente: 5 ... 40 °C
• Estabilidade de temperatura: 0.05 ± K
• Potência de aquecimento máx.: 8 kW
• Consumo elétrico máx.: 11 kW
• Corrente: 16 A
• Pressão de descarga máx.: 3,1 bar
• Vazão máx. da bomba (pressão): 65 L/min
• Rosca de ligação entrada/saída (externa): M30 x 1,5
• Tamanho da mangueira entrada/saída: 3/4"
• Volume de enchimento min.: 8 L
• Volume de enchimento máx.: 28,6 L
• Rosca de ligação de água de arrefecimento (externa): 3/4"
• Temperatura recomendada da água de arrefecimento: 15 °C
• Temperatura máxima da água de arrefecimento: 30 °C
• Vazão de água de arrefecimento: 15,8 L/min
• Diferença de pressão mínima água de arrefecimento: 0,8 bar
• Pressão máxima água de arrefecimento: 10 bar
• Dimensões (LxPxA): 760 x 650 x 1605 mm
• Peso: 279 kg
• Nível sonoro: 64 dB(A)
• Alimentação: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Fiche de alimentação: Cabo com ficha IEC 60309, 5 pinos, CEE, vermelho, 16 A
