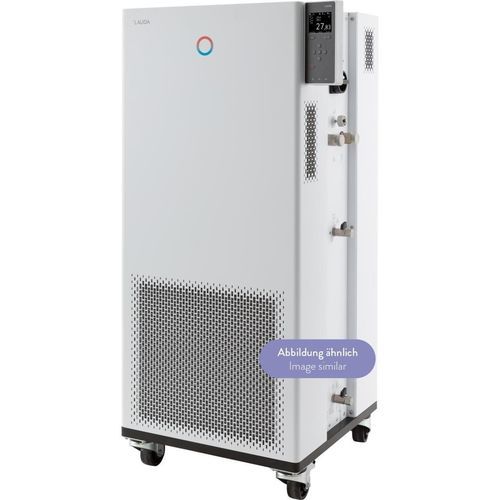

Banho-maria de laboratório Integral IN 530 TW

com sistema de refrigeraçãotermostáticode alta precisão

Visão geral
Conceito modular de interfaces para integração flexível dos termostatos de processo Integral em processos de laboratório e produção. Interfaces de série: Ethernet, USB, Pt100 integrado; interfaces e protocolos adicionais podem ser adicionados via módulos.

Características principais

• Termostato de processo com sistema de arrefecimento integrado para controlo dinâmico da temperatura em circuitos externos
• Gestão de líquidos de transferência de calor com propriedades armazenadas
• Controlador contínuo totalmente eletrónico com ação PID para controlo interno e externo
• Deteção de nível baixo e proteção ajustável contra sobretemperatura com alarme acústico para líquidos inflamáveis e não inflamáveis
• Porta para Pt100 externo integrada; segundo Pt100 externo possível via módulo de interface
• Programador com 150 segmentos temperatura/tempo, divisível em 5 programas, otimizado para rampas de temperatura
• Servidor web integrado para operação via navegador (PC, tablet, smartphone); transferência segura por autenticação e encriptação
• Funcionamento com refrigerantes convencionais (HFC) em conformidade com o Regulamento (UE) 573/2024
• Ecrã TFT a cores com indicação simultânea de valor real e definido e perfil gráfico de temperatura
• Entrada de dados por cursor e teclas soft; tecla Tmax adicional para proteção por sobretemperatura
• Função de auto-adaptação para determinação dos parâmetros de controlo
• Bomba de pressão de alto desempenho e indicação digital da pressão da bomba
• Indicação remota de avaria por contacto flutuante
• Bypass ajustável para limitação de pressão
• Sistema SmartCool para gestão digital de arrefecimento com economia de energia e controlo on/off do compressor
• Navegação em texto claro em seis idiomas (DE, EN, FR, ES, IT, RU)
• Assistente SelfCheck para diagnóstico do sistema
• Sistema PowerAdapt para utilização da máxima potência de aquecimento permitida sem sobrecarregar a alimentação
• Interfaces USB e Ethernet de série; expansível com até 2 módulos de interface adicionais (RS232/485, Profibus, analógico, contacto, EtherCAT)
• Arrefecimento do condensador: água

Intervalo de trabalho

• Temperatura mínima de trabalho: -32 °C
• Temperatura máxima de trabalho: 120 °C
• Estabilidade da temperatura: 0.05 ± K

Capacidade frigorífica
Temperatura | Meio de tempera | Capacidade frigorífica 50 Hz | Capacidade frigorífica 60 Hz
100 °C | Óleo térmico | 6 kW | 6 kW
20 °C | Etanol | 6 kW | 6 kW
10 °C | Etanol | 5,5 kW | 5,5 kW
0 °C | Etanol | 4,5 kW | 4,5 kW
-10 °C | Etanol | 3 kW | 3 kW
-20 °C | Etanol | 1,6 kW | 1,6 kW
-30 °C | Etanol | 0,7 kW | 0,7 kW


Dados técnicos

• Intervalo de temperatura de trabalho: -32 … 120 °C
• Intervalo de temperatura ambiente: 5 … 40 °C
• Estabilidade de temperatura: 0.05 ± K
• Potência de aquecimento máx.: 8 kW
• Consumo máximo de potência: 11 kW
• Consumo de corrente: 16 A
• Pressão de descarga máx.: 3,5 bar (50 Hz) / 4,6 bar (60 Hz)
• Caudal máx. da bomba (pressão): 40 L/min (50 Hz) / 65 L/min (60 Hz)
• Rosca de ligação entrada/saída (externa): G 3/4"
• Tamanho da mangueira entrada/saída: 3/4"
• Volume de enchimento: min. 7,2 L / max. 20,5 L
• Rosca de ligação água de arrefecimento (externa): 3/4"
• Temperatura recomendada da água de arrefecimento: 15 °C (máx. 30 °C)
• Caudal de água de arrefecimento: 14,5 L/min
• Diferença de pressão mínima da água: 0,8 bar
• Pressão máxima da água de arrefecimento: 10 bar
• Dimensões (L x P x A): 560 x 550 x 1325 mm
• Peso: 150 kg
• Nível de ruído: 62 dB(A)
• Alimentação: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Ficheiro de alimentação: Cabo com ficha (IEC 60309, 5 pinos, CEE, vermelho, 16 A)

Modelo / encomenda

• Modelo: Integral IN 530 TW
• Número de encomenda: L002667
