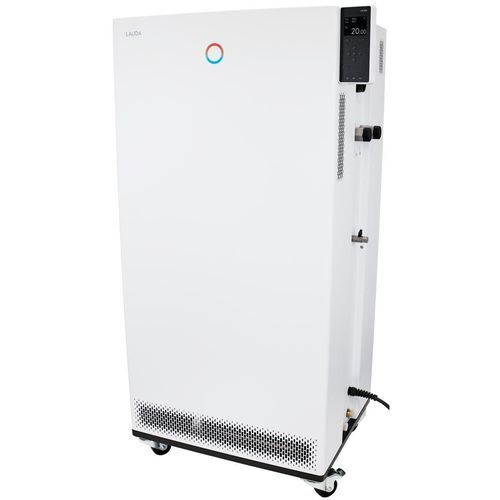

Termorregulador com display gráfico TFT Integral IN 1330 TW

digitalde óleoprogramável

Descrição
Com o conceito de interfaces modulares, o termostato de processo Integral IN 1330 TW integra-se aos processos industriais com elevada flexibilidade. A unidade é fornecida com interfaces padrão (Ethernet, USB, porta Pt100 integrada) e pode ser ampliada com até dois módulos de interface adicionais.

Características

• Termostato de processo com sistema de arrefecimento integrado para controlo dinâmico de temperatura em circuitos externos
• Gestão de fluidos térmicos com dados de materiais armazenados
• Regulador totalmente electrónico de ação contínua com controlo PID para regulação interna e externa
• Proteção de nível baixo e proteção ajustável contra sobretemperatura com alarme acústico para líquidos inflamáveis e não inflamáveis
• Interfaces USB e Ethernet de série; exportação de dados para pen USB
• Expansível com até 2 módulos de interface adicionais (RS232/485, Profibus, analógico, contacto, EtherCAT)
• Indicação digital da pressão da bomba
• Condensador refrigerado a água
• Ecrã TFT a cores com indicação simultânea de valores reais e ajustados e perfil gráfico de temperatura
• Entrada de dados fácil via cursor e teclas soft; tecla Tmax adicional para proteção contra sobretemperatura
• Função Self-adapt para determinação dos parâmetros de controlo
• Bomba de alta pressão extremamente potente
• Porta integrada para Pt100 externo; segundo Pt100 externo possível via módulo
• Programador com 150 segmentos temperatura/tempo, separáveis em 5 programas
• Servidor web integrado para operação via browser em redes locais (PC, tablet, smartphone) com autenticação e encriptação
• Utiliza refrigerantes HFC em conformidade com o Regulamento (UE) 573/2024 sobre gases fluorados
• Navegação de menu em texto claro; seis idiomas selecionáveis (DE, EN, FR, ES, IT, RU)
• Assistente SelfCheck para diagnóstico do sistema
• Sistema PowerAdapt para utilização da potência máxima de aquecimento permitida sem sobrecarregar a alimentação
• Bomba adicional para circulação interna
• Indicação remota de avaria através de contacto flutuante
• Bypass ajustável para limitação de pressão
• Sistema SmartCool para gestão digital e energeticamente eficiente do arrefecimento com controlo on/off do compressor

Intervalo de trabalho

• Temperatura de trabalho mín.: -32 °C
• Temperatura de trabalho máx.: 150 °C
• Estabilidade de temperatura: 0.1 ± K

Dados técnicos (seleção)
Intervalo de temperatura de trabalho: -32 … 150 °C
Temperatura ambiente: 5 … 40 °C
Estabilidade de temperatura: 0.1 ± K
Potência de aquecimento máx.: 16 kW
Consumo elétrico máx.: 18 kW
Corrente: 25 A
Pressão de descarga máx.: 5,5 bar (50 Hz), 7,0 bar (60 Hz)
Máx. caudal da bomba (pressão): 60 L/min (50 Hz); 70 L/min (60 Hz)
Rosca de ligação entrada/saída (externa): M38 x 1,5
Tamanho da mangueira entrada/saída: 1"
Volume de enchimento mín.: 9.7 L
Volume de enchimento máx.: 25.5 L
Rosca de ligação água de arrefecimento (externa): 3/4"
Temperatura recomendada da água de arrefecimento: 15 °C
Temperatura máxima água de arrefecimento: 30 °C
Caudal água de arrefecimento: 15.5 L/min
Diferença de pressão da água mín.: 0.8 bar
Pressão máxima da água de arrefecimento: 10 bar
Dimensões (LxPxA): 760 x 650 x 1605 mm
Peso: 225 kg
Nível de ruído: 62 dB(A)
Alimentação: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
Ficheiro de alimentação: Cabo de alimentação com ficha (IEC 60309, 5 pinos, CEE, vermelho, 32 A)

Capacidades frigoríficas (exemplos)
100 °C | Óleo térmico | 13 kW (50 Hz) | 13 kW (60 Hz)
20 °C | Etanol | 13 kW | 13 kW
10 °C | Etanol | 10 kW | 10 kW
0 °C | Etanol | 7.6 kW | 7.6 kW
-10 °C | Etanol | 5.4 kW | 5.4 kW
-20 °C | Etanol | 3.4 kW | 3.4 kW
-30 °C | Etanol | 1.7 kW | 1.7 kW


Especificações principais

• Modelo: Integral IN 1330 TW
• Tipo de equipamento: Termostato de processo com sistema de arrefecimento integrado
• Interfaces padrão: Ethernet, USB, Pt100 integrado; expansível por módulos
• Controlador: PID contínuo totalmente electrónico, Self-adapt
• Visor: TFT a cores; programador 150 segmentos / 5 programas
• Bomba: Caudal máx. 60 L/min (50 Hz) / 70 L/min (60 Hz)
• Volume de enchimento: 9.7 – 25.5 L
• Dimensões / Peso: 760 x 650 x 1605 mm / 225 kg
• Nível de ruído: 62 dB(A)
