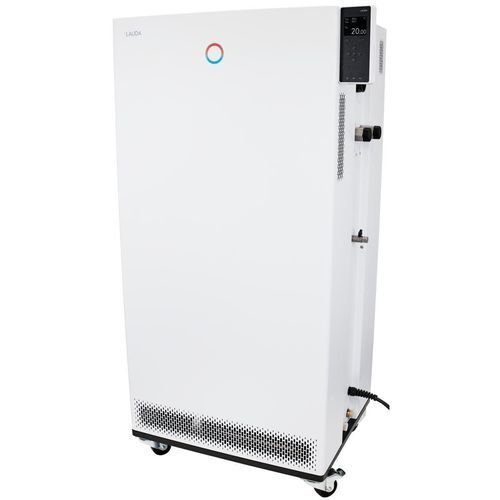

Termorregulador com display gráfico TFT Integral IN 1830 TW

programávelde águacom circulação de fluidos

Visão geral
O Integral IN 1830 TW é um termostato de processo com arrefecimento integrado, destinado ao controlo dinâmico de temperatura de circuitos externos. O conceito modular de interfaces inclui Ethernet, USB e Pt100 de série, com possibilidade de expansão por módulos adicionais.

Principais características

• Termostato de processo com sistema de arrefecimento integrado para temperamento dinâmico de circuitos externos
• Gestão de fluidos de transferência de calor com propriedades armazenadas
• Controlador contínuo totalmente eletrónico com atuação PID para controlo interno e externo
• Deteção de nível baixo e proteção ajustável contra sobretemperatura com alarme acústico (compatível com líquidos inflamáveis e não inflamáveis)
• Interfaces USB e Ethernet de série; expansível com até 2 módulos de interface (RS232/485, Profibus, analógico, contacto, EtherCAT)
• Programador: 150 segmentos temperatura/tempo, separáveis em 5 programas
• Condensador refrigerado a água; SmartCool para gestão de refrigeração digital com poupança de energia
• Ecrã TFT a cores com indicação simultânea de valor real e consigna e ilustração gráfica do perfil de temperatura
• Servidor web integrado para operação baseada em browser (PC, tablet, smartphone) com autenticação e encriptação
• Assistente SelfCheck para diagnóstico e PowerAdapt para utilização optimizada da potência de aquecimento
• Bomba de pressão muito potente; bomba adicional interna opcional; bypass ajustável para limitação de pressão
• Sinalização remota de falha por contacto flutuante; indicação digital da pressão da bomba
• Utiliza refrigerantes HFC em conformidade com o Regulamento (UE) 573/2024

Faixa de trabalho

• Temperatura mínima de trabalho: -32 °C
• Temperatura máxima de trabalho: 150 °C
• Estabilidade de temperatura: 0.1 ± K

Dados técnicos (seleção)

• Potência do aquecedor máx.: 16 kW
• Consumo elétrico máx.: 18 kW
• Consumo de corrente: 25 A
• Pressão de descarga máx.: 5,5 bar (50 Hz), 7,0 bar (60 Hz)
• Caudal máx. da bomba (pressão): 60 L/min (50 Hz); 70 L/min (60 Hz)
• Volume de enchimento min./máx.: 9.7 L / 25.5 L
• Rosca de ligação entrada/saída (externa): M38 x 1,5; dimensão da mangueira: 1”
• Rosca de ligação água de arrefecimento (externa): 3/4” — temp. recomendada: 15 °C — máx.: 30 °C — caudal: 29 L/min
• Dimensões (LxPxA): 760 x 650 x 1605 mm — Peso: 244 kg
• Nível de ruído: 67 dB(A)
• Alimentação: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz — Cabo com ficha (IEC 60309, 5-pol, CEE, vermelho, 32 A)

Capacidade frigorífica (seleção)
150 °C | Óleo térmico | 19 kW | 19 kW
100 °C | Óleo térmico | 19 kW | 19 kW
20 °C | Etanol | 19 kW | 19 kW
10 °C | Etanol | 15 kW | 15 kW
0 °C | Etanol | 11.5 kW | 11.5 kW
-10 °C | Etanol | 7.5 kW | 7.5 kW
-20 °C | Etanol | 5 kW | 5 kW
-30 °C | Etanol | 2.7 kW | 2.7 kW


Número de peça
Número de peça: L002670

Aplicações / Vantagens

• Destinado a processos industriais, bancadas de ensaio e laboratórios que exigem ampla faixa de temperatura e elevada estabilidade
• Interfaces modulares e servidor web para integração em sistemas de automação e monitorização remota
• Funções de segurança e programação facilitam o uso com diversos fluidos térmicos em condições controladas
