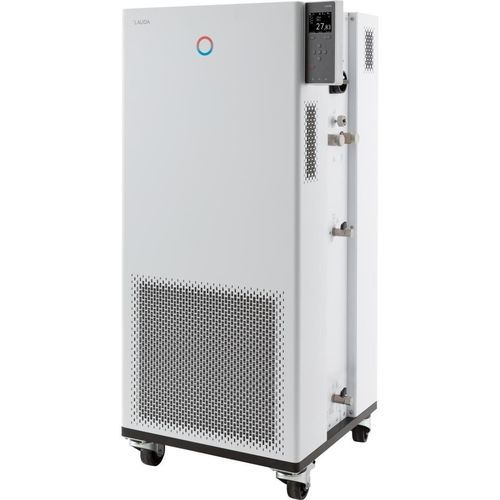

Termorregulador com display gráfico TFT Integral IN 550 XT

com touch screenprogramávelcom circulação de fluidos

Descrição
Operacione o Integral IN 550 XT através do ecrã TFT a cores integrado ou, opcionalmente, por uma unidade de comando tátil. A unidade combina sistema de refrigeração integrado, bomba de pressão potente e funções avançadas de controlo para gestão dinâmica da temperatura de circuitos externos em aplicações industriais.

Características

• Termostato de processo com refrigeração integrada para controlo dinâmico de temperatura em circuitos externos
• Gestão de fluidos de transferência de calor com propriedades armazenadas
• Sensores de aviso de gás certificados ATEX com alarme e corte automático; interface de estado externa para sistemas de segurança superiores
• Função de auto‑adaptação para determinação automática dos parâmetros PID
• Bomba LAUDA Variopump (bomba de pressão) com 8 níveis selecionáveis ou controlo da pressão de saída; indicação digital da pressão da bomba
• Indicação remota de avaria através de contacto flutuante
• Programador: 150 segmentos temperatura/tempo, divisíveis em 5 programas
• Servidor web integrado para operação via browser (PC, tablet, smartphone) com autenticação e encriptação
• Funcionamento com refrigerantes naturais; SmartCool para gestão energética do arrefecimento
• Navegação em texto claro e suporte multilingue (DE, EN, FR, ES, IT, RU)
• Paragem rápida por botão preto e contactos para libertação remota; tecla Tmax para proteção contra sobretemperatura
• Sistema PowerAdapt para adaptar a utilização máxima de aquecimento às limitações da alimentação
• Interfaces USB e Ethernet de série; expansível com até 2 módulos de interface (RS232/485, Profibus, analógico, contacto, EtherCAT)
• Assistente SelfCheck para diagnóstico do sistema; regulador PID totalmente eletrónico para controlo interno e externo
• Deteção de nível baixo e proteção contra sobretemperatura ajustável com alarme acústico, adequado para líquidos inflamáveis e não inflamáveis
• Porta para Pt100 externo integrada; segundo Pt100 externo possível via módulo de interface
• Bypass integrado e regulável; volume interno muito reduzido e grande vaso de expansão não termostatado (sistema de camada de fluido frio)
• Condensador refrigerado a ar

Faixa de trabalho

• Temperatura mínima de trabalho: -50 °C
• Temperatura máxima de trabalho: 220 °C
• Estabilidade de temperatura: 0.05 ± K

Capacidade de refrigeração (50 Hz) — exemplos
200 °C | Nível bomba 8 | Óleo térmico | 5 kW
100 °C | Nível bomba 8 | Óleo térmico | 5 kW
20 °C | Nível bomba 8 | Etanol | 5 kW
10 °C | Nível bomba 8 | Etanol | 4.8 kW
0 °C | Nível bomba 8 | Etanol | 4.6 kW
-10 °C | Nível bomba 8 | Etanol | 3.3 kW
-20 °C | Nível bomba 4 | Etanol | 2.4 kW
-30 °C | Nível bomba 4 | Etanol | 1.5 kW
-40 °C | Nível bomba 4 | Etanol | 0.7 kW
-50 °C | Nível bomba 2 | Etanol | 0.3 kW


Dados técnicos (segundo DIN 12876)
Faixa de temperatura de trabalho: -50 ... 220 °C
Faixa de temperatura ambiente: 5 ... 40 °C
Estabilidade de temperatura: 0.05 ± K
Potência de aquecimento máx.: 8 kW
Consumo elétrico máx.: 10.5 kW
Consumo de corrente: 16 A
Pressão de descarga máx.: 3.1 bar
Vazão máxima da bomba (pressão): 65 L/min
Rosca de ligação entrada/saída (externa): M30 x 1.5
Tamanho da mangueira entrada/saída: 3/4"
Volume de enchimento min.: 4.8 L
Volume de enchimento max.: 17.2 L
Dimensões (L x P x A): 560 x 550 x 1325 mm
Peso: 176 kg
Nível de ruído: 65 dB(A)
Alimentação: 400 V; 3/PE; 50 Hz
Fiche de alimentação: Cabo de alimentação com ficha (IEC 60309, 5 pinos, CEE, vermelho, 16 A)
Interfaces: USB e Ethernet de série; expansível com RS232/485, Profibus, analógico, contacto ou módulos EtherCAT
