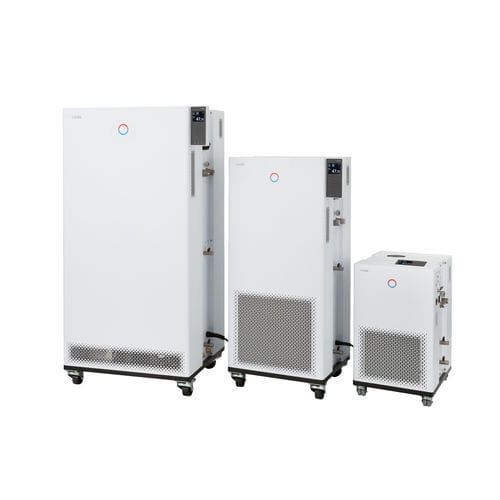

Termostato eletrônico Integral IN 530 T

ajustávelprogramávelcom relé

Descrição
O Integral IN 530 T é um termostato de processo modular concebido para controlo dinâmico de temperatura em circuitos externos. As interfaces padrão incluem Ethernet, USB e uma porta Pt100 externa; interfaces e protocolos adicionais podem ser adicionados via módulos. A unidade integra um controlador PID eletrónico, programador temperatura/tempo e um sistema de refrigeração incorporado para aplicações industriais.

Características

• Termostato de processo com sistema de refrigeração integrado para controlo dinâmico de circuitos externos
• Gestão de meios de transferência de calor com dados de material armazenados
• Controlador contínuo totalmente electrónico com ação PID para regulação interna e externa
• Deteção de baixo nível e proteção de sobretemperatura ajustável com alarme acústico para meios inflamáveis e não inflamáveis
• Porta integrada para Pt100 externo; segundo Pt100 externo possível via módulo
• Programador com 150 segmentos temperatura/tempo, divisíveis em 5 programas
• Servidor web integrado para operação via browser (PC, tablet, smartphone) com autenticação e encriptação
• Funcionamento com refrigerantes HFC conforme o Regulamento (UE) 573/2024 sobre gases F
• Display TFT a cores com indicação simultânea de valor real e valor ajustado e ilustração gráfica do perfil de temperatura
• Entrada por cursor e teclas softkey; tecla Tmax para sobretemperatura
• Função de auto-adaptação para ajuste automático dos parâmetros de controlo
• Bomba de alta pressão com visor digital de pressão e bypass ajustável
• Indicação remota de avaria por contacto livre
• Sistema SmartCool para gestão digital de refrigeração e controlo compressor on/off
• Assistente SelfCheck para diagnóstico e PowerAdapt para otimização do uso da potência de aquecimento
• Interfaces USB e Ethernet de série; atualizável com até 2 módulos de interface adicionais (RS232/485, Profibus, analógico, contacto, EtherCAT)
• Condensador refrigerado a ar

Intervalo de trabalho

• Temperatura mínima de trabalho: -32 °C
• Temperatura máxima de trabalho: 120 °C
• Estabilidade da temperatura: 0.05 ± K

Dados técnicos (segundo DIN 12876)

• Faixa de temperatura de trabalho: -32 ... 120 °C
• Faixa de temperatura ambiente: 5 ... 40 °C
• Estabilidade da temperatura: 0.05 ± K
• Potência de aquecimento (máx.): 8 kW
• Consumo máximo de potência: 11 kW
• Consumo de corrente: 16 A
• Pressão de descarga máx.: 3,5 bar (50 Hz), 4,6 bar (60 Hz)
• Caudal máx. da bomba (pressão): 40 L/min (50 Hz); 65 L/min (60 Hz)
• Rosca de ligação entrada/saída (externa): G 3/4"
• Tamanho da mangueira entrada/saída: 3/4"
• Volume de enchimento min.: 7.2 L
• Volume de enchimento máx.: 20.5 L
• Dimensões (LxPxA): 560 x 550 x 1325 mm
• Peso: 149 kg
• Nível de pressão sonora: 66 dB(A)
• Alimentação: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Ficha de alimentação: Cabo com ficha (IEC 60309, 5 polos, CEE, vermelho, 16 A)

Capacidade frigorífica (extracto)
Temperatura | Meio de tempe­rização | Capacidade frigorífica 50 Hz | Capacidade frigorífica 60 Hz
100 °C | Óleo térmico | 5 kW | 5 kW
20 °C | Etanol | 5 kW | 5 kW
10 °C | Etanol | 4.5 kW | 4.5 kW
0 °C | Etanol | 3.8 kW | 3.8 kW
-10 °C | Etanol | 2.6 kW | 2.6 kW
-20 °C | Etanol | 1.5 kW | 1.5 kW
-30 °C | Etanol | 0.6 kW | 0.6 kW

Resumo técnico

• Modelo: Integral IN 530 T
• Intervalo de funcionamento: -32 a 120 °C
• Estabilidade: 0.05 ± K
• Potência de aquecimento: 8 kW
• Caudal máximo da bomba: 40 L/min (50 Hz) / 65 L/min (60 Hz)
• Volumes de enchimento: 7.2 L – 20.5 L
• Interfaces padrão: Ethernet, USB; expansível via módulos
