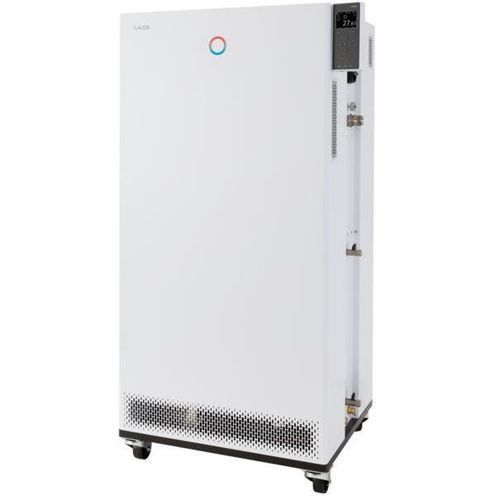

Termorregulador com display gráfico TFT Integral IN 1590 XTW

com touch screencom controle remotode óleo

Visão geral
Opera o termostato de processo Integral através do ecrã TFT a cores integrado ou, opcionalmente, através de uma unidade de controlo tátil intuitiva. Unidade que integra sistema de refrigeração e a potente bomba LAUDA Variopump para controlo dinâmico de temperatura de circuitos externos de -90 °C a 220 °C.

Características

• Termostato de processo com refrigeração integrada para temperagem dinâmica de circuitos externos
• Gestão de fluidos de transferência de calor com propriedades armazenadas
• Controlador contínuo totalmente electrónico com acção PID para controlo interno e externo
• Protecção por nível baixo e protecção ajustável contra sobretemperatura com alarme acústico para fluidos inflamáveis e não inflamáveis
• Porta para Pt100 externo integrada; segundo Pt100 externo possível via módulo de interface
• Bypass integrado e regulável
• Volume interno muito reduzido e grande vaso de expansão não termostatado (sistema de camada de fluido frio)
• Condensador refrigerado a água
• Ecrã TFT a cores com indicação simultânea de valores reais e de consigna e ilustração gráfica do perfil de temperatura
• Introdução fácil via cursor e teclas soft; tecla Tmax dedicada para sobretemperatura
• Função de auto-adaptação para determinação dos parâmetros de controlo
• Bomba LAUDA Variopump (bomba de pressão) com 8 níveis seleccionáveis ou controlo de pressão de saída
• Indicação remota de avaria através de contacto flutuante
• Programador com 150 segmentos temperatura/tempo, separáveis em até 5 programas
• Servidor web integrado para operação baseada em browser via PC, tablet ou smartphone com autenticação e encriptação
• Utiliza refrigerantes convencionais (HFC) em conformidade com o regulamento (UE) 573/2024 sobre F‑gas
• Navegação de menu em texto claro, seis idiomas seleccionáveis: DE, EN, FR, ES, IT, RU
• SelfCheck Assistant para diagnóstico do sistema
• Sistema PowerAdapt para utilizar a potência de aquecimento disponível sem sobrecarregar a alimentação
• Interfaces USB e Ethernet de série; exportação de dados via USB
• Opção para adicionar até 2 interfaces adicionais (RS232/485, Profibus, analógico, contacto ou EtherCAT)
• Visualização digital da pressão da bomba
• Sistema SmartCool para gestão de refrigeração digital de poupança energética com controlo do compressor liga/desliga

Faixa de trabalho

• Temp. mínima de trabalho: -90 °C
• Temp. máxima de trabalho: 220 °C
• Estabilidade de temperatura: 0.05 ± K

Capacidade frigorífica (valores seleccionados)
Temperatura | Nível bomba | Meio de tempera | Capacidade frigorífica 50 Hz | Capacidade frigorífica 60 Hz
200 °C | 8 | Óleo térmico | 18.5 kW | 18.5 kW
100 °C | 8 | Óleo térmico | 18.5 kW | 18.5 kW
20 °C | 8 | Etanol | 18.5 kW | 18.5 kW
10 °C | 8 | Etanol | 15 kW | 16 kW
0 °C | 8 | Etanol | 11.5 kW | 12.2 kW
-10 °C | 8 | Etanol | 8.7 kW | 9 kW
-20 °C | 4 | Etanol | 8.5 kW | 9 kW
-30 °C | 4 | Etanol | 8.5 kW | 9 kW
-40 °C | 4 | Etanol | 7.5 kW | 8.5 kW
-50 °C | 4 | Etanol | 6 kW | 7 kW
-60 °C | 4 | Etanol | 4 kW | 5.2 kW
-70 °C | 4 | Etanol | 2.2 kW | 3.4 kW
-80 °C | 4 | Etanol | 0.9 kW | 1.5 kW
-90 °C | 2 | Etanol | 0.35 kW | 0.5 kW

Especificações técnicas (extracto)

• Intervalo de temperatura de trabalho: -90 ... 220 °C
• Intervalo de temperatura ambiente: 5 ... 40 °C
• Estabilidade de temperatura: 0.05 ± K
• Potência aquecimento máx.: 12 kW
• Consumo máximo de potência: 19 kW
• Consumo de corrente: 30 A
• Pressão de descarga máx.: 3,1 bar
• Vazão máx. da bomba (pressão): 65 L/min
• Rosca de ligação entrada/saída (exterior): M38 x 1,5
• Tamanho mangueira entrada/saída: 1"
• Volume de enchimento min.: 10 L
• Volume de enchimento max.: 30.6 L
• Rosca de ligação água de arrefecimento (exterior): 3/4"
• Temperatura recomendada água de arrefecimento: 15 °C
• Temperatura máx. água de arrefecimento: 30 °C
• Vazão água de arrefecimento: 26 L/min
• Diferença mínima de pressão água de arrefecimento: 0.8 bar
• Pressão máxima água de arrefecimento: 10 bar
• Dimensões (L x P x A): 760 x 650 x 1605 mm
• Peso: 356 kg
• Nível sonoro: 65 dB(A)
• Alimentação: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Fiche de alimentação: Cabo de alimentação com ficha (IEC 60309, 5 pinos, CEE, vermelho, 32 A)
