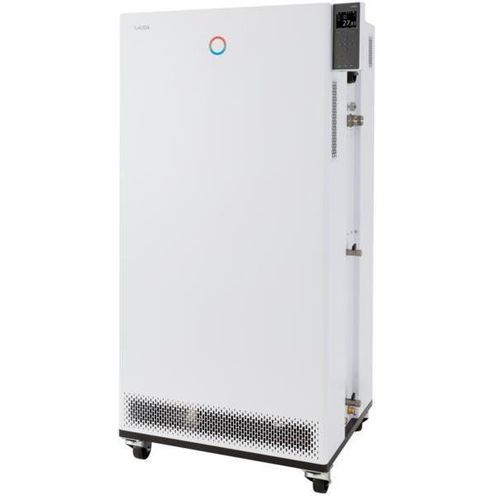

Termostato eletrônico Integral IN 2040 XTW

ajustávelprogramável400 Vca

Visão geral do produto
Operacione o termostato de processo Integral no painel frontal através do ecrã TFT a cores ou, opcionalmente, através de uma unidade de operação tátil. A unidade integra aquecimento regulado, refrigeração integrada e uma bomba de circulação controlável para temperar circuitos externos.

Principais características

• Termostato de processo com sistema de refrigeração integrado para controlo dinâmico de temperatura em circuitos externos
• Gestão de fluidos térmicos com propriedades armazenadas
• Paragem rápida por botão preto e contactos para libertação remota
• Sistema PowerAdapt para optimizar o uso da potência de aquecimento consoante as restrições da alimentação
• Interfaces USB e Ethernet de série; até 2 módulos de interface adicionais (RS232/485, Profibus, analógico, contacto, EtherCAT) opcionais
• Indicação digital da pressão da bomba e bypass integrado ajustável
• Controlo SmartCool com compressor de velocidade variável para regulação digital do frio
• Ecrã TFT a cores para indicação simultânea de valor real e valor de consigna e perfil gráfico de temperatura
• Regulador totalmente electrónico com acção PID; funções SelfAdapt e SelfCheck para diagnóstico e ajuste
• Proteção por nível baixo e proteção contra sobretemperatura ajustável com alarme acústico
• Bomba Vario LAUDA com 8 níveis de caudal ou controlo de pressão de saída
• Servidor web integrado para operação via browser (PC/tablet/smartphone) com autenticação e encriptação
• Utiliza refrigerante natural CO2

Área de trabalho

• Temperatura de trabalho mínima: -45 °C
• Temperatura de trabalho máxima: 200 °C
• Estabilidade de temperatura: 0.05 ± K

Dados técnicos (segundo DIN 12876)

• Intervalo de temperatura de trabalho: -45 … 200 °C
• Intervalo de temperatura ambiente: 5 … 40 °C
• Estabilidade de temperatura: 0.05 ± K
• Potência de aquecimento máx.: 16 kW
• Consumo máximo de potência: 18 kW
• Consumo de corrente: 25 A
• Pressão de descarga máx.: 6,0 bar
• Vazão máxima da bomba (pressão): 120 L/min
• Rosca de ligação entrada/saída (externa): M38 x 1,5
• Tamanho de mangueira entrada/saída: 1″
• Volume de enchimento: min. 10.5 L / max. 30 L
• Rosca de ligação refrigeração a água (externa): 3/4″
• Temperatura recomendada da água de refrigeração: 15 °C (máx. 20 °C)
• Caudal de água de refrigeração: 45 L/min
• Diferença de pressão água min.: 0.8 bar; máx.: 10 bar
• Dimensões (L×P×A): 760 × 650 × 1605 mm
• Peso: 454 kg
• Nível sonoro: 61 dB(A)
• Alimentação: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Fiche de alimentação: Cabo com ficha (IEC 60309, 5‑pinos, CEE, vermelho, 32 A)

Capacidade frigorífica (exemplos)
Temperatura | Nível da bomba | Meio de tempera | Capacidade frigorífica 50 Hz | Capacidade frigorífica 60 Hz
200 °C | 8 | Óleo térmico | 20.8 kW | 20.8 kW
100 °C | 8 | Óleo térmico | 20.8 kW | 20.8 kW
20 °C | 8 | Etanol | 20.8 kW | 20.8 kW
10 °C | 8 | Etanol | 20.5 kW | 20.5 kW
0 °C | 8 | Etanol | 17.8 kW | 17.8 kW
-10 °C | 8 | Etanol | 14 kW | 14 kW
-20 °C | 4 | Etanol | 10.5 kW | 10.5 kW
-30 °C | 4 | Etanol | 6.6 kW | 6.6 kW
-40 °C | 4 | Etanol | 3.5 kW | 3.5 kW
-45 °C | 4 | Etanol | 2.2 kW | 2.2 kW
