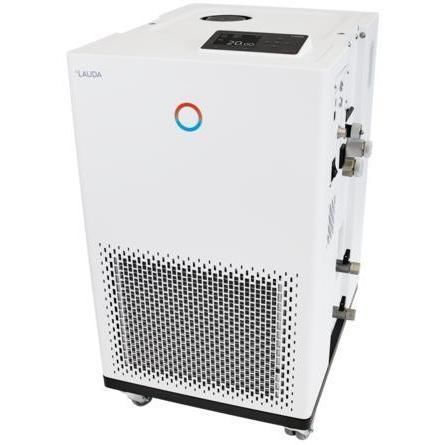

Termostato eletrônico Integral IN 150 XT

programável230 Vcapara aquecimento e refrigeração

Descrição do produto
Comande o termostato de processo Integral através do ecrã TFT a cores do equipamento ou, opcionalmente, através de uma unidade de operação tátil. A unidade permite controlo dinâmico da temperatura em circuitos externos e oferece conectividade para operação local e em rede.

Características

• Termostato de processo com sistema de refrigeração integrado para controlo dinâmico da temperatura em circuitos externos
• Gestão de meios de transferência de calor com propriedades armazenadas
• Regulador contínuo totalmente eletrónico com ação PID para controlo interno e externo
• Proteção por nível baixo e proteção ajustável contra sobretemperatura com alarme acústico (adequado para líquidos inflamáveis e não inflamáveis)
• Porta integrada para Pt100 externo; segundo Pt100 externo possível via módulo de interface
• Derivação integrada e ajustável; volume interno muito reduzido e grande vaso de expansão não termostatado (sistema de camada de fluido frio)
• Condensador arrefecido a ar e SmartCool para gestão eficiente da refrigeração
• Ecrã TFT a cores para indicação simultânea do valor real e do valor ajustado e perfil gráfico da temperatura
• Entrada por cursor e softkeys; tecla Tmax dedicada para sobretemperatura
• Função de auto-adaptação para determinação automática dos parâmetros de controlo
• Bomba LAUDA Variopump com 8 níveis de saída selecionáveis ou controlo de pressão de saída; indicação digital da pressão da bomba
• Indicação remota de avaria através de contacto flutuante
• Programador com até 150 segmentos temperatura/tempo divididos em 5 programas
• Servidor web integrado para operação baseada em browser (PC, tablet, smartphone) com autenticação e encriptação
• Interfaces USB e Ethernet de série; até 2 módulos de interface opcionais (RS232/485, Profibus, analógico, contacto, EtherCAT)
• Utiliza refrigerantes tradicionais (HFC) de acordo com o Regulamento (UE) 573/2024
• Navegação de menu em texto claro; idiomas disponíveis: DE, EN, FR, ES, IT, RU
• Assistente SelfCheck para diagnóstico; PowerAdapt para otimizar o uso da potência de aquecimento conforme a alimentação

Intervalo de trabalho

• Temperatura mínima de trabalho: -45 °C
• Temperatura máxima de trabalho: 220 °C
• Estabilidade de temperatura: 0.05 ± K

Dados técnicos (segundo DIN 12876)

• Intervalo de temperatura de trabalho: -45 ... 220 °C
• Intervalo de temperatura ambiente: 5 ... 40 °C
• Estabilidade de temperatura: 0.05 ± K
• Potência de aquecimento máx.: 3.5 kW
• Consumo elétrico máx.: 3.7 kW
• Consumo de corrente: 16 A
• Pressão de descarga máx.: 3,1 bar
• Caudal máx. da bomba (pressão): 65 L/min
• Rosca de ligação entrada/saída (externa): M30 x 1,5
• Tamanho da mangueira entrada/saída: 3/4″
• Volume de enchimento min.: 2.5 L
• Volume de enchimento máx.: 8.7 L
• Dimensões (LxPxA): 430 x 550 x 760 mm
• Peso: 106 kg
• Nível de ruído: 60 dB(A)
• Alimentação exemplo: 230 V; 50 Hz (variantes dependentes)
• Ficha de alimentação exemplo: cabo com ficha angular (CEE7/7)

Capacidade frigorífica (50 Hz)
200 °C | Nível bomba 8 | Óleo térmico | 1.5 kW
100 °C | Nível bomba 8 | Óleo térmico | 1.5 kW
20 °C | Nível bomba 8 | Etanol | 1.5 kW
10 °C | Nível bomba 8 | Etanol | 1.5 kW
0 °C | Nível bomba 8 | Etanol | 1.3 kW
-10 °C | Nível bomba 8 | Etanol | 1 kW
-20 °C | Nível bomba 4 | Etanol | 0.7 kW
-30 °C | Nível bomba 4 | Etanol | 0.3 kW
-40 °C | Nível bomba 4 | Etanol | 0.06 kW
-45 °C | Nível bomba 2 | Etanol | 0.02 kW


Ficha técnica / Documentação
A ficha técnica Integral IN 150 XT está disponível (ver downloads do produto).

Especificações técnicas

• Modelo: Integral IN 150 XT
• Tipo de regulação: PID eletrónico (interno ou externo)
• Interface de sensores: Pt100 integrado; 2.º Pt100 opcional via módulo
• Bomba: LAUDA Variopump, 8 níveis selecionáveis ou controlo de pressão
• Proteções: deteção de nível baixo e proteção de sobretemperatura ajustável com alarme acústico
• Controlo / Interfaces: ecrã TFT a cores, servidor web integrado, USB, Ethernet; módulos opcionais RS232/485, Profibus, EtherCAT, analógico, contacto
• Programação: 150 segmentos temperatura/tempo em 5 programas
• Refrigeração: condensador ar, SmartCool para gestão eficiente
• Conformidade: refrigerantes (HFC) conforme (UE) 573/2024
