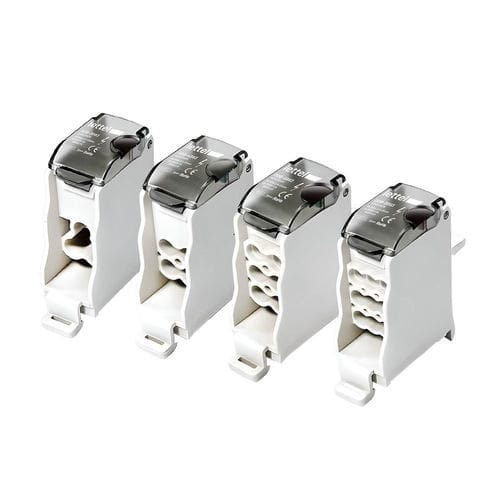

Divisor de potência DDB-XB63 series

IP20para trilho DIN

Apresentação : Distribuidores unipolares 63 A disponíveis com 3 a 9 saídas. Solução compacta e fiável para distribuição elétrica em quadros comerciais e residenciais.

Características

• Elétricas:
  • Corrente nominal: 63 A
  • Tensão de isolamento: 1000 V
  • Saídas disponíveis: 3 saídas – 6 mm²; 4 saídas – 6 mm²; 6 saídas – 4 mm²; 9 saídas – 2,5 mm²
• Físicas:
  • Material do condutor: cobre estanhado de alta condutividade
  • Invólucro: termoplástico UL94‑V0
  • Cor: base RAL7035
  • Ligação: ligação direta na saída do disjuntor modular
  • Montagem: trilho DIN, montagem aparente ou sobre disjuntor
  • Índice de proteção: IP20
  • Formato: concepção compacta adequada para quadros de distribuição
  • Identificação: área prevista para pastilha colorida para identificar o condutor distribuído

Funcionalidades

• Função: Distribuir a alimentação elétrica para múltiplas saídas de baixa a média potência a partir de um único ponto, ligável diretamente à saída de um disjuntor modular para simplificar a instalação.
• Aplicações: Instalações comerciais e residenciais, quadros secundários, armários de distribuição e caixas elétricas.
• Conselhos de utilização:
  • Selecionar a referência adequada em função do número de saídas e das secções de cabo necessárias
  • Respeitar a corrente nominal de 63 A
  • Utilizar condutores conforme as secções indicadas
  • Assegurar aperto correto das bornes para evitar sobreaquecimento
  • Verificar o estado das ligações durante operações de manutenção

Variantes e códigos de encomenda
Código encomenda | Corrente primária | Número de saídas | Stock
DDB-3B63 | 63A | 3 | instock
DDB-4B63 | 63A | 4 | instock
DDB-6B63 | 63A | 6 | instock
DDB-9B63 | 63A | 9 | instock

Especificações técnicas

• Modelo: DDB-XB63
• Corrente nominal: 63 A
• Tensão de isolamento: 1000 V
• Material condutor: cobre estanhado
• Invólucro: termoplástico UL94‑V0
• Índice de proteção: IP20
• Montagem: trilho DIN, aparente ou sobre disjuntor modular
• Opções de saídas e secções: 3 saídas (6 mm²), 4 saídas (6 mm²), 6 saídas (4 mm²), 9 saídas (2,5 mm²)
• Cor: RAL7035
• Design compacto para quadros de distribuição
