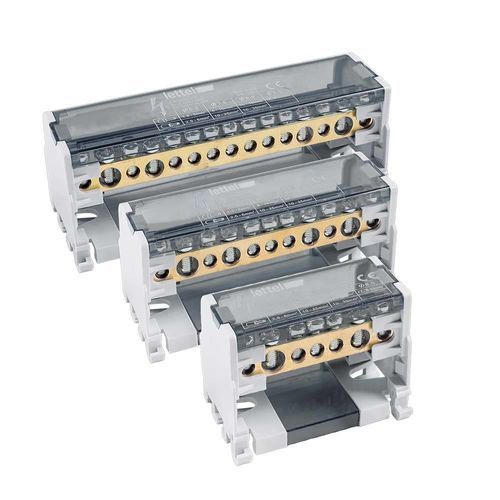

Divisor de potência DDB-2BE125 series

IP20para trilho DIN

Apresentação
Distribuidores bipolares 125 A 500 V disponíveis em versões com 7, 11 ou 15 saídas. Montagem em trilho DIN ou superfície, bloco condutor em cobre de alta condutividade, proteção IP20, conforme EN 60947-7-1.

Características elétricas

• Corrente nominal: 125 A
• Tensão nominal: 500 V
• Número de polos: 2
• Número de conexões por modelo e diâmetros dos orifícios:
  • DDB-207BE125 – 7 conexões: 1 x Ø8,5 mm / 5 x Ø5,3 mm / 1 x Ø7,5 mm
  • DDB-211BE125 – 11 conexões: 2 x Ø8,5 mm / 2 x Ø7,5 mm / 7 x Ø5,3 mm
  • DDB-215BE125 – 15 conexões: 2 x Ø8,5 mm / 2 x Ø7,5 mm / 11 x Ø5,3 mm
• Seções de cabo: Para Ø8,5 mm: flexível + terminais 10-25 mm² / rígido 10-35 mm²; Para Ø7,5 mm: flexível + terminais 6-16 mm² / rígido 10-25 mm²; Para Ø5,3 mm: flexível + terminais 1,5-6 mm² / rígido 2,5-6 mm²
• Binário de aperto: 2-3 Nm
• Corrente de curto-circuito de pico (Ipk): 20 kA
• Icw: 4,5 kA

Variantes (códigos de encomenda)
Código encomenda | Corrente primária | Tensão nominal (Un) | Número de saídas | Disponibilidade
DDB-207BE125 | 125 A | 500 V | 7 | em stock
DDB-211BE125 | 125 A | 500 V | 11 | em stock
DDB-215BE125 | 125 A | 500 V | 15 | em stock

Físico

• Bloco condutor: cobre de alta condutividade
• Parafusos: aço zincado
• Caixa: base PA66-V0 RAL7035 com tampa cinzenta translúcida removível
• Montagem: trilho DIN ou superfície
• Proteção: IP20
• Isolamento: placa isolante entre polos e no fundo da caixa para isolar o trilho DIN
• Dimensões (C x A x P): 64 x 50 x 50 mm (DDB-207BE125); 100 x 50 x 50 mm (DDB-211BE125); 130 x 50 x 50 mm (DDB-215BE125)

Funcionalidades e aplicações
Os distribuidores bipolares 125 A permitem distribuir a alimentação a partir de uma entrada principal para múltiplas saídas. Projetados para assegurar uma repartição homogénea da corrente, integram um bloco de cobre de alta condutividade para reduzir perdas e resistir a solicitações elétricas. A concepção bipolar permite a gestão simultânea de fase e neutro. Conforme EN 60947-7-1.

• Aplicações: instalações de baixa tensão residenciais, terciárias e industriais; quadros eléctricos; quadros de distribuição; instalações multi-circuito.

Conselhos de utilização

• Respeitar as secções de cabo admissíveis para cada bornes.
• Aplicar um binário de aperto de 2 a 3 Nm.
• Desligar a alimentação antes de qualquer intervenção.
• Usar terminais em cabos flexíveis para garantir uma boa fixação.
• Verificar periodicamente o aperto das conexões.

Especificações técnicas

• Corrente nominal: 125 A
• Tensão nominal: 500 V
• Número de polos: 2
• Modelos disponíveis: DDB-207BE125 (7 saídas), DDB-211BE125 (11 saídas), DDB-215BE125 (15 saídas)
• Diâmetros dos orifícios e distribuição por modelo: ver variantes acima
• Diâmetros de cabo compatíveis: Ø8,5 / Ø7,5 / Ø5,3 mm (detalhes acima)
• Binário de aperto: 2-3 Nm
• Corrente pico de curto-circuito (Ipk): 20 kA
• Icw: 4,5 kA
• Bloco condutor: cobre de alta condutividade
• Caixa: PA66-V0 RAL7035, tampa cinzenta translúcida
• Montagem: trilho DIN ou superfície
• Proteção: IP20
• Norma: EN 60947-7-1
• Dimensões por modelo: 64 x 50 x 50 mm; 100 x 50 x 50 mm; 130 x 50 x 50 mm
