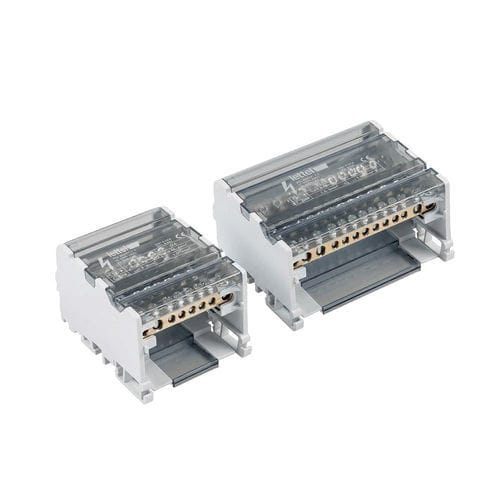

Divisor de potência DDB-4B80 series

IP20para trilho DIN

Apresentação
Distribuidores tetrapolares destinados à distribuição de energia em redes trifásicas com neutro. Concepção com bloco condutor em cobre de alta condutividade, base em PA66-V0 RAL7035 e tampa cinza translúcida removível. Montagem em trilho DIN ou em superfície, proteção IP20. Conforme EN 60947-7-1.

Características elétricas

• Corrente nominal: 80 A
• Tensão nominal: 500 V AC
• Número de polos: 4
• Número de conexões por polo e diâmetros: DDB-408B80 – 8 conexões: 3 x Ø5,5 mm / 5 x Ø4,5 mm; DDB-413B80 – 13 conexões: 5 x Ø5,5 mm / 8 x Ø4,5 mm
• Secções de cabos admissíveis: para Ø5,5 mm: flexível com terminais 1,5–10 mm² / rígido 2,5–16 mm²; para Ø4,5 mm: flexível com terminais 0,75–6 mm² / rígido 1,5–10 mm²
• Binário de aperto: 2 Nm (Ø5,5 mm); 1,2 Nm (Ø4,5 mm)
• Corrente de curto-circuito pico (Ipk): 20 kA
• Icw: 4,5 kA

Características físicas

• Bloco condutor: cobre de alta condutividade
• Parafusos: aço zincado
• Caixa: base PA66-V0 RAL7035 com tampa cinza translúcida removível
• Montagem: trilho DIN ou em superfície
• Proteção: IP20
• Isolamento: placa isolante entre os polos e na base da caixa
• Dimensões (C x A x P): 64 x 90 x 50 mm (DDB-408B80); 100 x 90 x 50 mm (DDB-413B80)

Funcionalidades
Estes distribuidores permitem a alimentação para múltiplas saídas em instalações trifásicas com neutro. Garantem distribuição fiável da corrente para várias derivações, assegurando segurança e desempenho através do uso de condutores em cobre de alta condutividade.

Aplicações

• Instalações elétricas terciárias e industriais
• Quadros elétricos e subquadros
• Instalações multi-circuito que exigem várias derivações trifásicas

Conselhos de utilização

• Respeitar as secções de cabo admissíveis
• Aplicar o binário de aperto indicado em cada borne
• Desligar a alimentação antes de qualquer intervenção
• Usar terminais em condutores flexíveis
• Verificar regularmente o aperto das conexões

Variantes e códigos de encomenda (tabela)
Código encomenda | Número de polos | Corrente primária | Número de saídas | Stock
DDB-408B80 | Tetrapolar | 80 A | 8 | em stock
DDB-413B80 | Tetrapolar | 80 A | 13 | em stock

Especificações técnicas

• Corrente nominal: 80 A
• Tensão nominal: 500 V AC
• Polos: 4 (tetrapolar)
• Conexões: 8 ou 13 conforme variante (detalhes Ø5,5 mm e Ø4,5 mm)
• Secções de cabo admissíveis: flexível, rígido e com terminais conforme diâmetro (ver detalhes)
• Binário de aperto: 2 Nm (Ø5,5 mm); 1,2 Nm (Ø4,5 mm)
• Corrente de curto-circuito pico (Ipk): 20 kA
• Icw: 4,5 kA
• Materiais: cobre de alta condutividade (bloco condutor); parafusos aço zincado; caixa PA66-V0
• Índice de proteção: IP20
• Montagem: trilho DIN ou em superfície
• Dimensões: 64 x 90 x 50 mm (DDB-408B80); 100 x 90 x 50 mm (DDB-413B80)
