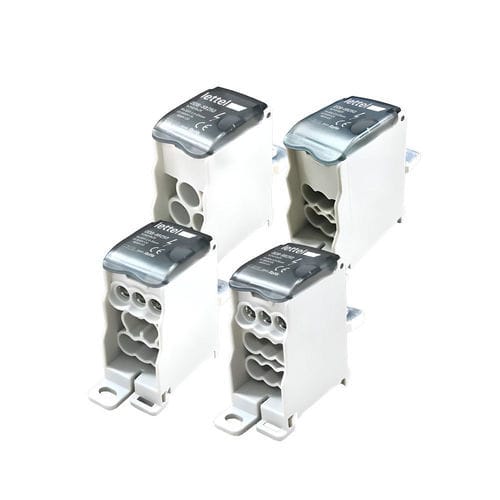

Divisor de potência DDB-XB250

IP20para trilho DIN

Descrição
Distribuidores unipolares 250 A de 3 a 9 saídas, projetados para distribuir uma alimentação de alta potência na saída de um disjuntor em caixa moldada. Adequados para instalações industriais e terciárias, estes distribuidores facilitam a fiação, aumentam a fiabilidade e reduzem as ligações intermédias.

Características elétricas

• Corrente nominal: 250 A
• Tensão de isolamento: 1000 V
• Configurações disponíveis:
  • 3 saídas – secção 25 mm²
  • 6 saídas – secção 16 mm²
  • 8 saídas – secção 16 mm²
  • 9 saídas – secção 10 mm²

Físico

• Condutor: cobre estanhado de alta condutividade
• Invólucro: termoplástico técnico UL94-V0
• Acabamento: cor cinzento RAL7035
• Ligação: direta na saída do disjuntor em caixa moldada
• Montagem: em trilho DIN, superfície ou sobre o disjuntor
• Índice de proteção: IP20
• Arquitetura: design compacto para integração em quadro
• Identificação: zona prevista para uma pastilha colorida que permite identificar o condutor distribuído

Funções e aplicações

• Função: distribuição de uma alimentação de alta potência para vários ramais, garantindo continuidade de serviço e fiabilidade.
• Aplicações: instalações elétricas industriais e terciárias, quadros e armários de distribuição que requerem uma distribuição de potência controlada.
• Recomendações de utilização:
  • Determinar a configuração adequada conforme o número de ramais e as secções requeridas.
  • Respeitar a corrente nominal para garantir segurança e durabilidade.
  • Utilizar condutores que correspondam às secções recomendadas para cada saída.
  • Aplicar os pares de aperto apropriados para assegurar uma ligação fiável.
  • Implementar inspeções periódicas das ligações para prevenir riscos de sobreaquecimento.

Acessórios associados

• Pastilhas coloridas para identificação dos condutores distribuídos

Variantes e códigos de encomenda
Código encomenda | Corrente primária | Número de saídas | Estado de stock
DDB-3B250 | 250A | 3 | instock
DDB-6B250 | 250A | 6 | instock
DDB-8B250 | 250A | 8 | instock
DDB-9B250 | 250A | 9 | instock

Documentos

• Gama de distribuidores (PDF de apresentação disponível na área de descarregamentos)

Especificações técnicas

• Corrente nominal: 250 A
• Tensão de isolamento: 1000 V
• Secções por configuração: 3 saídas = 25 mm², 6/8 saídas = 16 mm², 9 saídas = 10 mm²
• Condutor: cobre estanhado
• Invólucro: termoplástico UL94-V0
• Acabamento: cinzento RAL7035
• Ligação: saída direta para disjuntor em caixa moldada
• Montagem: trilho DIN / superfície / sobre o disjuntor
• Índice de proteção: IP20
• Arquitetura: compacta para integração em quadro
