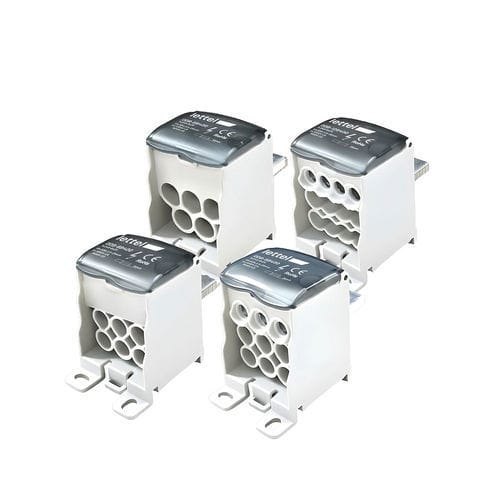

Divisor de potência DDB-XB400 series

IP20para trilho DIN

Apresentação
Distribuidores unipolares 400 A de 5 a 12 saídas para saída de disjuntor. Solução para distribuição elétrica de alta potência em instalações industriais e terciárias, facilitando a fiação e a manutenção.

Características (detalhadas)

• Elétricas:
  • Corrente nominal : 400 A
  • Tensão de isolamento : 1000 V
  • Configurações disponíveis : 5 saídas – seção 25 mm²; 6 saídas – seção 16 mm²; 9 saídas – seção 16 mm²; 12 saídas – combinação 6x16 mm² + 6x10 mm²
  • Suportabilidade a curto-circuito : Ipk 51 kA / Icw 24,5 kA

Físicas

• Condutor : cobre estanhado de alta condutividade
• Invólucro : termoplástico UL94-V0
• Cor : cinzento RAL7035
• Ligação : direta na saída do disjuntor moldado
• Montagem : calha DIN, montagem superficial ou fixação direta em placa
• Índice de proteção : IP20
• Identificação : área prevista para uma pastilha de cor para identificar o condutor distribuído

Funcionalidades

• Distribui alimentação de alta potência para múltiplos circuitos de saída.
• Permite ligação direta na saída do disjuntor para simplificar a fiação e reduzir ligações intermédias.
• Projetado para melhorar a fiabilidade e continuidade de serviço em quadros de distribuição e armários elétricos.

Aplicações

• Instalações industriais e terciárias com elevadas necessidades de corrente.
• Quadros de distribuição e armários elétricos que exigem múltiplas saídas, manutenção facilitada e expansão futura.

Conselhos de utilização

• Verificar a compatibilidade das secções de cabo com os terminais do distribuidor.
• Respeitar os pares de aperto recomendados para cada tipo de ligação.
• Identificar corretamente cada saída usando as áreas de marcação.
• Escolher a configuração de acordo com as necessidades de potência e número de saídas.
• Verificar periodicamente as ligações para prevenir sobreaquecimento.

Variantes e códigos de encomenda
Código encomenda | Corrente primária | Número de saídas | Disponibilidade
DDB-5B400 | 400 A | 5 | em stock
DDB-6B400 | 400 A | 6 | em stock
DDB-9B400 | 400 A | 9 | em stock
DDB-12B400 | 400 A | 12 | em stock

Área de download (documento mencionado)
Gama de distribuidores (folheto do produto, PDF).

Produtos associados / Acessórios

• Pastilhas de cor (área prevista para marcação/identificação das saídas)

características / especificações técnicas

• Corrente nominal: 400 A
• Tensão de isolamento: 1000 V
• Resistência a curto-circuito: Ipk 51 kA / Icw 24,5 kA
• Configurações: 5, 6, 9 ou 12 saídas (secções de cabo conforme variante)
• Condutor: cobre estanhado
• Invólucro: termoplástico UL94-V0, cinzento RAL7035
• Montagem: calha DIN, montagem superficial ou fixação em placa
• Índice de proteção: IP20
• Ligação: direta na saída do disjuntor moldado
