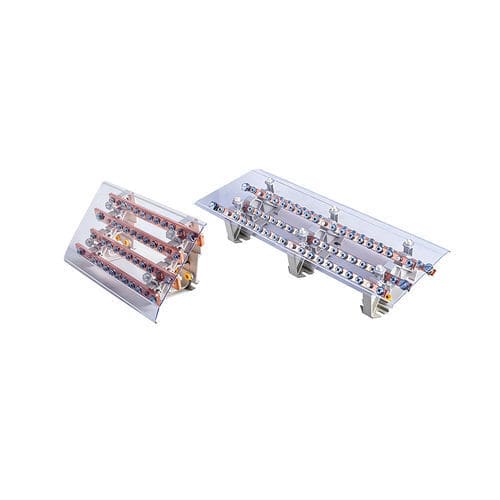

Divisor de potência DDB-4C400 series

com sistema de segurançapara trilho DIN

Descrição
Distribuidor tetrapolar escalonado 400 A disponível em versões com 10 ou 16 conexões, projetado para distribuição de energia em instalações trifásicas com neutro de alta potência. Arquitetura escalonada que facilita a organização das conexões e o acesso aos terminais.

Características elétricas

• Corrente nominal : 400 A
• Tensão nominal : 690 V AC
• Número de polos : 4
• Tensão de impulso (Uimp) : 8 kV
• Corrente de pico de curto-circuito (Ipk) : DDB-410C400 – 30 kA
  DDB-416C400 – 40 kA
• Conexões por barra (tipo) : DDB-410C400 – 10 conexões : 1 x M8 / 9 x M6
  DDB-416C400 – 16 conexões : 1 x M8 / 15 x M6

Características físicas

• Bloco condutor : cobre de alta condutividade
• Caixa : PA66 UL94-V0
• Tampa : proteção removível
• Montagem : trilho DIN ou montagem em superfície
• Entrega : entregue montado
• Dimensões totais (L x A x P) : DDB-410C400 – 280 x 150 x 116 mm
  DDB-416C400 – 420 x 150 x 116 mm
• Dimensões das barras : DDB-410C400 – 25 x 6 x 248 mm
  DDB-416C400 – 25 x 6 x 384 mm

Funcionalidades
Os distribuidores tetrapolares escalonados 400 A são concebidos para distribuição de energia em sistemas trifásicos com neutro de alta potência. O layout escalonado permite um encaminhamento claro e estruturado das conexões, facilitando a fiação e o acesso aos terminais. As conexões por terminais de forqueta oferecem opções de terminação flexíveis e eliminam restrições relacionadas às secções dos condutores.

Aplicações
Adequado a ambientes industriais e terciários que exigem gestão de elevadas potências: quadros elétricos principais, quadros de distribuição, instalações multi-saída. Design escalonado para integração otimizada em sistemas complexos.

Conselhos de utilização

• Utilizar terminais de forqueta adequados para garantir ligações fiáveis e seguras.
• Respeitar as práticas recomendadas de aperto das ligações para assegurar condutividade ótima.
• Desligar a alimentação antes de qualquer intervenção.
• Organizar a fiação aproveitando a estrutura escalonada para facilitar o acesso e a manutenção.
• Verificar regularmente o aperto das ligações e o estado dos componentes.
• Não exceder os valores de Ipk e Uimp para garantir segurança e durabilidade.

Variantes e códigos de encomenda
Código encomenda | Tipo de polo | Corrente nominal | Número de saídas | Disponibilidade
DDB-410C400 | Tetrapolar escalonado | 400 A | 10 | em stock
DDB-416C400 | Tetrapolar escalonado | 400 A | 16 | em stock

Características / especificações técnicas

• Referência modelo: DDB-4C400 (variantes DDB-410C400 e DDB-416C400)
• Corrente nominal: 400 A
• Tensão nominal: 690 V AC
• Polos: 4
• Uimp: 8 kV
• Corrente de pico: 30 kA (DDB-410C400) / 40 kA (DDB-416C400)
• Conexões por barra: DDB-410C400 – 1 x M8 / 9 x M6 ; DDB-416C400 – 1 x M8 / 15 x M6
• Material condutor: cobre de alta condutividade
• Caixa: PA66 UL94-V0
• Proteção: tampa removível
• Montagem: trilho DIN ou superfície
• Entrega: montado
• Dimensões (L x A x P): 280 x 150 x 116 mm (10 saídas); 420 x 150 x 116 mm (16 saídas)
• Dimensões das barras: 25 x 6 x 248 mm (10 conexões); 25 x 6 x 384 mm (16 conexões)
