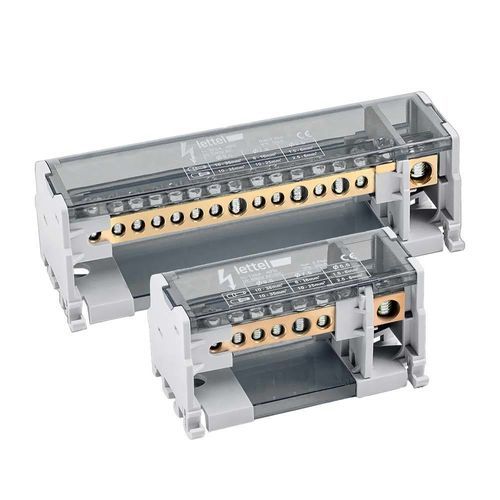

Divisor de potência DDB-2B125 series

IP20para trilho DIN

Apresentação
Distribuidor bipolar 125 A com entrada lateral, disponível nas variantes de 7 ou 15 conexões. Projetado para distribuir uma alimentação principal para vários circuitos de saída em quadros elétricos compactos, com barra condutora em cobre de alta condutividade, caixa isolante e montagem em trilho DIN ou sobreposição.

Características detalhadas

• Elétricas:
  • Corrente nominal: 125 A
  • Tensão nominal: 690 V
  • Número de polos: 2
  • Número de conexões por variante e diâmetros dos furos:
    • DDB-207B125 (7 conexões): 1 x Ø9,5 mm / 5 x Ø5,5 mm / 1 x Ø7,5 mm
    • DDB-215B125 (15 conexões): 1 x Ø9,5 mm / 11 x Ø5,5 mm / 3 x Ø7,5 mm
  • Seções de cabos admissíveis:
    • Para Ø9,5 mm: flexível com terminais 10–35 mm² / rígido 10–35 mm²
    • Para Ø5,5 mm (DDB-207B125): flexível com terminais 2,5–6 mm² / rígido 1,5–6 mm²
    • Para Ø5,5 mm (DDB-215B125): flexível com terminais 1,5–6 mm² / rígido 2,5–6 mm²
    • Para Ø7,5 mm (DDB-207B125): flexível com terminais 10–35 mm² / rígido 6–16 mm²
    • Para Ø7,5 mm (DDB-215B125): flexível com terminais 6–16 mm² / rígido 10–25 mm²
  • Binário de aperto: 6–7 Nm (bornes principais Ø9,5 mm) / 2–3 Nm outros bornes
  • Corrente de pico de curto-circuito (Ipk): 30 kA (DDB-207B125) / 25 kA (DDB-215B125)
  • Icw: 4,5 kA
• Físicas:
  • Entrada lateral
  • Barra condutora: cobre de alta condutividade
  • Parafusos: aço zincado
  • Caixa: base PA66-V0 RAL7035 com tampa translúcida cinzenta removível
  • Montagem: trilho DIN ou montagem sobreposta
  • Proteção: IP20
  • Isolamento: placa isolante entre polos e no fundo da caixa para isolar o trilho DIN
  • Dimensões (C x A x P): 94 x 50 x 50 mm (DDB-207B125); 162 x 50 x 50 mm (DDB-215B125)

Funcionalidades
Os distribuidores bipolares com entrada lateral distribuem a alimentação de uma entrada principal para várias saídas otimizando a ergonomia do cabeamento. A entrada lateral facilita a integração em quadros compactos e melhora a acessibilidade durante a ligação. A barra de cobre de alta condutividade reduz perdas e suporta solicitações de corrente.

Aplicações
Adequados para instalações em baixa tensão residenciais, comerciais e industriais, particularmente em quadros secundários, armários de distribuição e instalações multi-saída onde se procura compacidade, fiabilidade e otimização do trajecto dos cabos.

Conselhos de utilização

• Privilegiar a entrada lateral para otimizar o trajecto dos cabos em quadros compactos
• Respeitar as seções de cabos admissíveis em função do diâmetro dos bornes
• Aplicar o binário de aperto recomendado para garantir contacto óptimo
• Desligar a alimentação antes de qualquer intervenção
• Usar terminais para condutores flexíveis para assegurar ligações fiáveis
• Verificar regularmente o aperto dos bornes em manutenção

Variantes e códigos de encomenda
Código encomenda | Corrente primária | Tensão nominal (Un) | Número de saídas | Tipo de ligação | Stock
DDB-207B125 | 125A | 690V | 7 | Ligação lateral | instock
DDB-215B125 | 125A | 690V | 15 | Ligação lateral | instock

Documentos
Ficha de produto e brochura disponíveis (ver área de transferência do fabricante).

Especificações técnicas

• Referência modelo: DDB-2B125 (var. DDB-207B125, DDB-215B125)
• Corrente nominal: 125 A
• Tensão nominal: 690 V
• Polos: 2 (bipolar)
• Conexões: 7 ou 15 conforme variante com Ø dos furos detalhados
• Materiais: condutor cobre de alta condutividade, caixa PA66-V0
• Proteção: IP20
• Montagem: trilho DIN ou montagem sobreposta
• Binário de aperto recomendado: 6–7 Nm (borne principal) / 2–3 Nm (outros)
• Corrente de pico de curto-circuito (Ipk): 30 kA (DDB-207B125) / 25 kA (DDB-215B125)
• Icw: 4,5 kA
• Dimensões: 94 x 50 x 50 mm (7 conexões); 162 x 50 x 50 mm (15 conexões)
