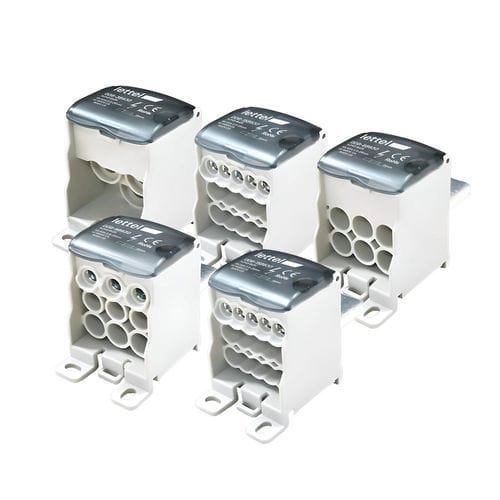

Divisor de potência DDB-XB630 series

IP20para trilho DIN

Apresentação
Repartidores unipolares 630 A de 3 a 15 saídas para disjuntor. Projetado para centralizar uma alimentação elétrica de alta potência e redistribuí‑la para múltiplas saídas, ideal para quadros elétricos e armários de distribuição industriais e terciários exigentes.

Elétricas

• Corrente nominal: 630 A
• Tensão de isolamento: 1000 V
• Suportabilidade a curto‑circuito: Ipk 51 kA / Icw 24,5 kA
• Configurações disponíveis:
  • 3 saídas – seção 50 mm²
  • 5 saídas – seção 35 mm²
  • 6 saídas – seção 25 mm²
  • Combinação: 3 saídas – seção 25 mm² e 6 saídas – seção 16 mm²
  • 15 saídas – seção 10 mm²

Físicas

• Condutor: cobre estanhado de alta condutividade
• Gaveta/caixa: termoplástico UL94‑V0
• Cor: cinza RAL7035
• Montagem: trilho DIN ou fixação direta em placa
• Índice de proteção: IP20
• Visualização: área prevista para pastilha colorida para identificar o condutor distribuído
• Ligação: conexão direta na saída do disjuntor moldado

Funções e aplicações

• Função: centraliza uma alimentação de alta potência e redistribui‑a para várias saídas, simplificando o cabeamento e reduzindo ligações intermédias
• Aplicações: instalações industriais e terciárias que exigem distribuição de potência significativa; quadros elétricos e armários de distribuição com elevada densidade de saídas

Conselhos de utilização

• Verificar a compatibilidade das secções dos cabos com cada bornes
• Respeitar os torques de aperto para garantir ligações fiáveis e seguras
• Identificar claramente cada saída através das áreas de identificação previstas
• Ajustar a configuração em função da potência e do número de saídas necessários
• Executar inspeções regulares para prevenir afrouxamento ou sobreaquecimento

Variantes / códigos de encomenda
Código encomenda | Corrente primária | Número de saídas | Disponibilidade
DDB-3B630 | 630A | 3 | em stock
DDB-5B630 | 630A | 5 | em stock
DDB-6B630 | 630A | 6 | em stock
DDB-9B630 | 630A | 9 | em stock
DDB-15B630 | 630A | 15 | em stock

Características / especificações técnicas

• Corrente nominal: 630 A
• Tensão de isolamento: 1000 V
• Suportabilidade a curto‑circuito: Ipk 51 kA / Icw 24,5 kA
• Configurações: 3, 5, 6, 9 ou 15 saídas com secções adaptadas (50 mm², 35 mm², 25 mm², 16 mm², 10 mm² conforme modelo)
• Condutor: cobre estanhado de alta condutividade
• Gaveta/caixa: termoplástico UL94‑V0
• Cor: cinza RAL7035
• Montagem: trilho DIN ou fixação direta em placa
• Índice de proteção: IP20
• Ligação: conexão direta na saída do disjuntor moldado
• Visualização: espaço para pastilha de identificação de cor
