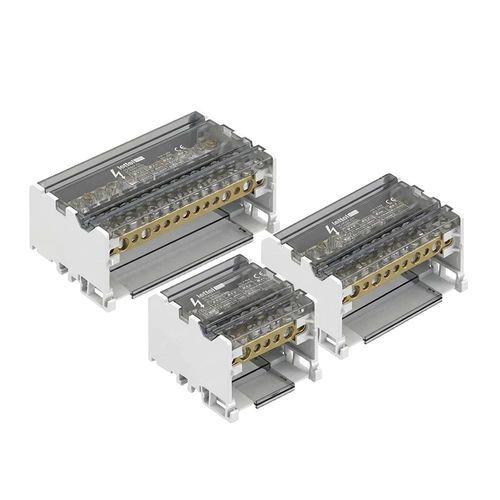

Divisor de potência DDB-4BE125 series

IP20para trilho DIN

Apresentação

• Bloco de distribuição tetrapolar 125 A destinado à distribuição em redes trifásicas com neutro, disponível com 7, 11 ou 15 saídas. Montagem em trilho DIN ou sobrepor. Conforme EN 60947-7-1.

Características elétricas

• Corrente nominal: 125 A
• Tensão nominal: 500 V AC
• Número de polos: 4 (tetrapolar)
• Variantes (número de saídas e geometria dos terminais):
  • DDB-407BE125 – 7 saídas: 1 x Ø8,5 mm / 1 x Ø7,5 mm / 5 x Ø5,3 mm
  • DDB-411BE125 – 11 saídas: 2 x Ø8,5 mm / 2 x Ø7,5 mm / 7 x Ø5,3 mm
  • DDB-415BE125 – 15 saídas: 2 x Ø8,5 mm / 2 x Ø7,5 mm / 11 x Ø5,3 mm
• Binário de aperto: 2–3 Nm
• Corrente máxima de curto-circuito (Ipk): 20 kA
• Icw: 4,5 kA

Seções de cabo aceitas

• Para terminal Ø8,5 mm: flexível com terminais 10–25 mm² / rígido 10–35 mm²
• Para terminal Ø7,5 mm: flexível com terminais 6–16 mm² / rígido 10–25 mm²
• Para terminal Ø5,3 mm: flexível com terminais 1,5–6 mm² / rígido 2,5–6 mm²

Características físicas

• Bloco condutor: cobre de alta condutividade
• Parafusos: aço zincado
• Gaveta/caixa: base PA66-V0 RAL7035 com tampa translúcida cinza removível
• Montagem: trilho DIN ou sobrepor
• Proteção: IP20
• Isolamento: placa isolante entre polos e na base da caixa (isola o trilho DIN)
• Dimensões (C x A x P): 64 x 90 x 50 mm (DDB-407BE125); 100 x 90 x 50 mm (DDB-411BE125); 130 x 90 x 50 mm (DDB-415BE125)

Funções e aplicações

• Distribui e centraliza a energia em instalações trifásicas com neutro, reduzindo perdas graças ao bloco de cobre de alta condutividade.
• Design modular facilita a ligação e manutenção em quadros de distribuição e armários multi-saída.
• Aplicações típicas: edifícios terciários, locais industriais, quadros de distribuição, oficinas e qualquer ambiente que exija distribuição de energia fiável e segura.

Recomendações de uso

• Respeitar as secções de cabo recomendadas para cada tipo de terminal.
• Usar terminais em condutores flexíveis para garantir contacto fiável.
• Aplicar o binário de aperto recomendado (2–3 Nm) para limitar o aquecimento.
• Desligar a alimentação antes de qualquer intervenção.
• Verificar periodicamente o aperto e a integridade mecânica.
• Respeitar os valores de Ipk e Icw para evitar sobrecargas.

Variantes e códigos de encomenda
DDB-407BE125 | Tetrapolar | 125 A | 500 V | 7 saídas | instock
DDB-411BE125 | Tetrapolar | 125 A | 500 V | 11 saídas | instock
DDB-415BE125 | Tetrapolar | 125 A | 500 V | 15 saídas | instock


Características / especificações técnicas

• Corrente nominal: 125 A
• Tensão nominal: 500 V AC
• Pólos: 4 (tetrapolar)
• Corrente máxima de curto-circuito (Ipk): 20 kA
• Icw: 4,5 kA
• Índice de proteção: IP20
• Materiais: condutor em cobre de alta condutividade, caixa PA66-V0
• Montagem: trilho DIN ou sobrepor
• Dimensões por modelo: 64 x 90 x 50 mm / 100 x 90 x 50 mm / 130 x 90 x 50 mm
