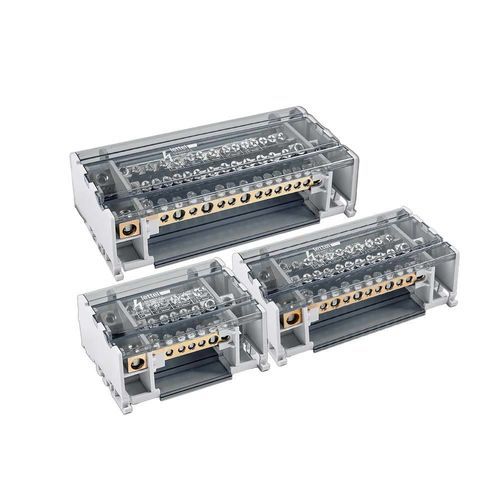

Divisor de potência DDB-4B125

para trilho DIN

Visão geral
Bloco distribuidor tetrapolar 125 A com 7, 11 ou 15 conexões – entrada lateral

Características elétricas

• Corrente nominal: 125 A
• Tensão nominal: 690 V AC
• Número de polos: 4
• Número de conexões por polo e diâmetros dos furos:
  • DDB-407B125 – 7 conexões: 1 x Ø9,5 mm / 5 x Ø5,5 mm / 1 x Ø7,5 mm
  • DDB-411B125 – 11 conexões: 1 x Ø9,5 mm / 7 x Ø5,5 mm / 3 x Ø7,5 mm
  • DDB-415B125 – 15 conexões: 1 x Ø9,5 mm / 11 x Ø5,5 mm / 1 x Ø7,5 mm / 2 x Ø8,5 mm
• Seções de cabo:
  • Para Ø9,5 mm: flexível com terminais 10–35 mm² / rígido 10–35 mm²
  • Para Ø8,5 mm: flexível com terminais 10–25 mm² / rígido 10–35 mm²
  • Para Ø7,5 mm: flexível com terminais 6–16 mm² / rígido 10–25 mm²
  • Para Ø5,5 mm: flexível com terminais 1,5–6 mm² / rígido 2,5–6 mm²
• Binário de aperto: 2–3 Nm (exceto para Ø9,5 mm: 6–7 Nm)
• Icc pico (Ipk): 30 kA
• Icc pico (Ipk) DDB-415B125: 21 kA
• Icw: 4,5 kA

Físico

• Entrada: entrada lateral
• Bloco condutor: cobre de alta condutividade
• Parafusos: aço zincado
• Caixa: base PA66-V0 RAL7035 com tampa cinza translúcida removível
• Montagem: trilho DIN ou montagem de superfície
• Proteção: IP20
• Isolamento: placa isolante entre os polos e no fundo da caixa para isolar o trilho DIN
• Dimensões (C x A x P): 109 x 90 x 50 mm (DDB-407B125); 147 x 90 x 50 mm (DDB-411B125); 182 x 90 x 50 mm (DDB-415B125)

Funcionalidades

• Distribuição segura e eficiente de energia em redes trifásicas com neutro
• Conexão lateral para facilitar o acesso aos terminais e simplificar o cabeamento em quadros compactos
• Bloco em cobre de alta condutividade para distribuição uniforme da corrente e redução de perdas
• Projeto resistente às solicitações elétricas e térmicas

Aplicações

• Instalações elétricas profissionais, quadros terciários e industriais
• Redistribuição de energia para vários circuitos trifásicos com neutro
• Armários elétricos com acesso frontal limitado e sistemas com múltiplas saídas

Conselhos de utilização

• Respeitar as seções de cabo recomendadas para cada tipo de borne para garantir contato seguro e limitar aquecimento
• Aplicar o binário de aperto indicado para cada diâmetro de borne
• Instalar em trilho DIN ou em superfície conforme a configuração do quadro
• Desligar a alimentação antes de qualquer intervenção para garantir segurança
• Usar terminais para condutores flexíveis para garantir conexões confiáveis e evitar oxidação
• Verificar regularmente o aperto das conexões e a integridade mecânica
• Não exceder os valores indicados de Ipk e Icw

Variantes e códigos de encomenda
Código | Número de polos | Corrente nominal | Tensão nominal (Un) | Número de saídas | Stock
DDB-407B125 | Tetrapolar | 125 A | 690 V | 7 | instock
DDB-411B125 | Tetrapolar | 125 A | 690 V | 11 | instock
DDB-415B125 | Tetrapolar | 125 A | 690 V | 15 | instock

Documentos
Brochura da gama disponível para download (ficha técnica em PDF).

Especificações técnicas

• Corrente nominal: 125 A
• Tensão nominal: 690 V AC
• Pólos: 4 (tetrapolar)
• Conexões disponíveis: 7 / 11 / 15 conforme variante
• Material condutor: cobre de alta condutividade
• Índice de proteção: IP20
• Montagem: trilho DIN ou superfície
• Icc pico (Ipk): 30 kA (21 kA para DDB-415B125)
• Icw: 4,5 kA
• Dimensões: ver variantes (109 x 90 x 50 mm; 147 x 90 x 50 mm; 182 x 90 x 50 mm)
