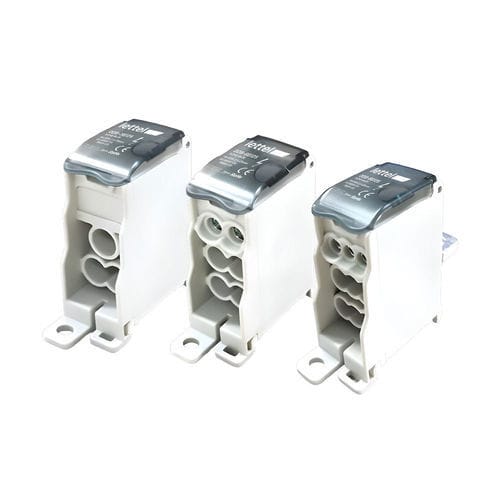

Divisor de potência DDB-XB125 series

IP20para trilho DIN

Descrição
Os distribuidores unipolares DDB-XB125 permitem a distribuição da alimentação a partir de um único ponto para várias saídas. Projetados para ligação direta na saída de disjuntor modular, simplificam a instalação de cabos, reduzem o tempo de montagem e minimizam ligações intermédias. Indicados para quadros elétricos em ambientes terciários e industriais que exigem várias derivações de potência intermédia.

Características

• Elétricas:
  • Corrente nominal: 125 A
  • Tensão de isolamento: 1000 V
  • Saídas disponíveis:
  • 3 saídas – 16 mm²
  • 6 saídas – 10 mm²
  • 9 saídas – 6 mm²
• Físicas:
  • Condutor: cobre estanhado de alta condutividade
  • Envolvente: material termoplástico UL94-V0
  • Cor: base RAL7035
  • Ligação: direta na saída do disjuntor modular
  • Montagem: trilho DIN, em superfície ou sobre o disjuntor
  • Índice de proteção: IP20
  • Formato: design compacto para quadros elétricos
  • Identificação: área para pastilha colorida para identificar o condutor distribuído

Funções e recomendações de utilização

• Função: distribuir alimentação a partir de um ponto único para várias saídas, ligável diretamente à saída do disjuntor.
• Aplicações: quadros elétricos e armários de distribuição em ambientes terciários e industriais.
• Recomendações: escolher a configuração conforme o número de saídas e seções de cabo; respeitar a corrente nominal de 125 A; usar condutores compatíveis com as seções indicadas; garantir aperto correto; efetuar inspeções regulares para prevenir afrouxamento ou sobreaquecimento.

Variantes e códigos de encomenda

• DDB-3B125 | 125 A | 3 saídas | instock
• DDB-6B125 | 125 A | 6 saídas | instock
• DDB-9B125 | 125 A | 9 saídas | instock

Documentos

• Gama de distribuidores (pdf, 5 MB)

Especificações técnicas

• Corrente nominal: 125 A
• Tensão de isolamento: 1000 V
• Seções de saída: 3x16 mm², 6x10 mm², 9x6 mm²
• Condutor: cobre estanhado de alta condutividade
• Envolvente: termoplástico UL94-V0
• Índice de proteção: IP20
• Montagem: trilho DIN, superfície ou sobre disjuntor
• Cor: base RAL7035
