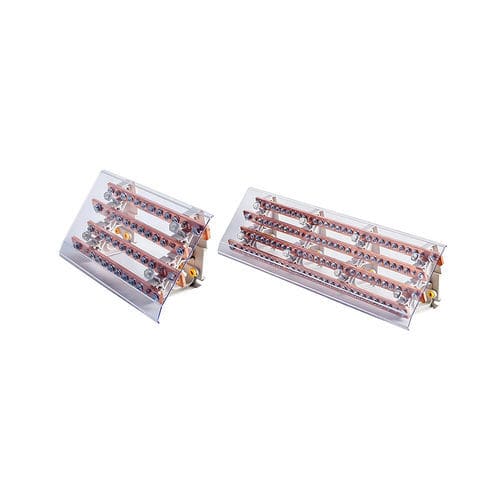

Divisor de potência DDB-4C250 series

com sistema de segurançapara trilho DIN

Apresentação
Distribuidores tetrapolares escalonados 250A 690V em condutores de cobre de alta condutividade, disponíveis com 11 ou 27 conexões, ligação por terminais, invólucro isolante PA66 UL94-V0, montagem em trilho DIN ou de superfície. Produto entregue montado.

Características elétricas

• Corrente nominal: 250 A
• Tensão nominal: 690 V AC
• Número de polos: 4 (tetrapolar)
• Tensão de impulso (Uimp): 8 kV
• Corrente de pico de curto-circuito (IPK): 30 kA (DDB-410C250); 40 kA (DDB-426C250)
• Número e tipo de conexões por barra: DDB-410C250: 1 x M8 / 10 x M6; DDB-426C250: 1 x M8 / 26 x M6

Características físicas

• Bloco condutor: cobre de alta condutividade
• Invólucro: PA66 UL94-V0
• Tampa: proteção removível
• Montagem: trilho DIN ou superfície
• Produto: entregue montado
• Dimensões totais (C x A x P): 280 x 170 x 77 mm (DDB-410C250); 630 x 170 x 77 mm (DDB-426C250)
• Dimensões das barras: 20 x 5 x 248 mm (DDB-410C250); 20 x 5 x 592 mm (DDB-426C250)

Funcionalidades

• Distribuição de energia para instalações trifásicas com neutro que exigem um grande número de saídas.
• Conceito escalonado que otimiza a acessibilidade às conexões e facilita a fiação em configurações complexas.
• Ligação por terminais tipo garfo para maior flexibilidade de instalação e eliminação de restrições relacionadas às secções de cabo.

Aplicações
Particularmente adequado a instalações industriais e comerciais de elevada potência: quadros de distribuição principais, quadros elétricos multi-saída e sistemas com elevada densidade de conexões onde fiabilidade, segurança e facilidade de manutenção são essenciais.

Conselhos de utilização

• Usar terminais tipo garfo adequados para uma ligação fiável e segura.
• Respeitar as práticas corretas de aperto das ligações para garantir condutividade ótima.
• Desligar a alimentação antes de qualquer intervenção.
• Organizar a fiação aproveitando a estrutura escalonada para facilitar o acesso e a manutenção.
• Verificar regularmente o aperto das ligações e o estado dos componentes.
• Não exceder os valores IPK e Uimp indicados para garantir a segurança e a durabilidade da instalação.

Variantes e códigos de encomenda
Código encomenda ; Configuração de polos ; Corrente primária ; Número de saídas ; Disponibilidade
DDB-410C250 ; Tetrapolar escalonado ; 250A ; 11 ; em stock
DDB-426C250 ; Tetrapolar escalonado ; 250A ; 27 ; em stock

Especificações técnicas

• Corrente nominal: 250 A
• Tensão nominal: 690 V AC
• Número de polos: 4
• Tensão de impulso (Uimp): 8 kV
• Corrente de pico de curto-circuito (IPK): 30 kA (DDB-410C250); 40 kA (DDB-426C250)
• Conexões por barra: DDB-410C250 = 1 x M8 / 10 x M6; DDB-426C250 = 1 x M8 / 26 x M6
• Bloco condutor: cobre de alta condutividade
• Invólucro: PA66 UL94-V0
• Montagem: trilho DIN ou superfície
• Dimensões (C x A x P): 280 x 170 x 77 mm (DDB-410C250); 630 x 170 x 77 mm (DDB-426C250)
• Dimensões das barras: 20 x 5 x 248 mm (DDB-410C250); 20 x 5 x 592 mm (DDB-426C250)
